Wandelen in milieutestkamer IEC 60068 Temperatuurvochtigheidskamers
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Sinuo |
| Certificering: | Calibration Certificate (Cost Additional) |
| Modelnummer: | SN886 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Customized |
| Verpakking Details: | andere |
| Levertijd: | 45 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1 reeksen/maand |
|
Gedetailleerde informatie |
|||
| Afmetingen van de binnenkamer: | kan worden aangepast | Buitenkamer afmetingen: | Afhankelijk van het werkelijke ontwerp |
|---|---|---|---|
| Toegepaste norm: | IEC 60068-2-1/2/30/78 | Vochtigheidsbereik: | 20%~98%RH |
| Vochtigheidsfluctuaties: | ≤ ± 2,0%R.H. | Temperatuurbereik: | -40°C~+120°C |
| Verwarmingssnelheid: | 2°C/min | Koelingssnelheid: | 00,7 ‰ 1 °C/min |
| Hoog licht: | In de milieutestkamer lopen,IEC 60068 |
||
Productomschrijving

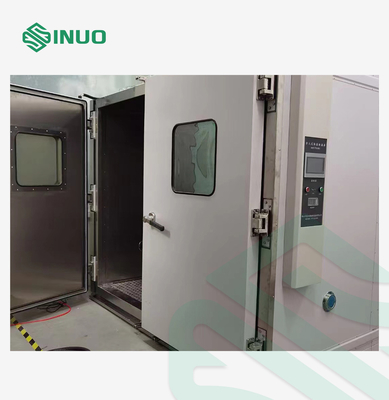

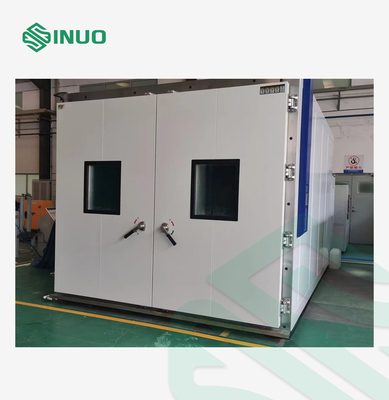

Inloop-omgevingstestkamer IEC 60068 Temperatuur-vochtigheidskamers
Voldane normen en clausules
IEC60068-2-1:2007 “Milieutesten-Deel 2-1: Testen-Test A: Koud, IDT”
IEC60068-2-2:2007 “Milieutesten-Deel 2-1: Tests- Test B-Droge hitte, IDT”
IEC60068-2-30:2005 “Milieutesten - Deel 2-30: Tests - Test Db: Vochtige warmte, cyclisch (12u+12u cyclus), IDT”
IEC60068-2-78:2012 “Milieutesten-Deel 2-78: Testen-Testcabine: Vochtige hitte, stationaire toestand, IDT”
Overzicht van apparatuur

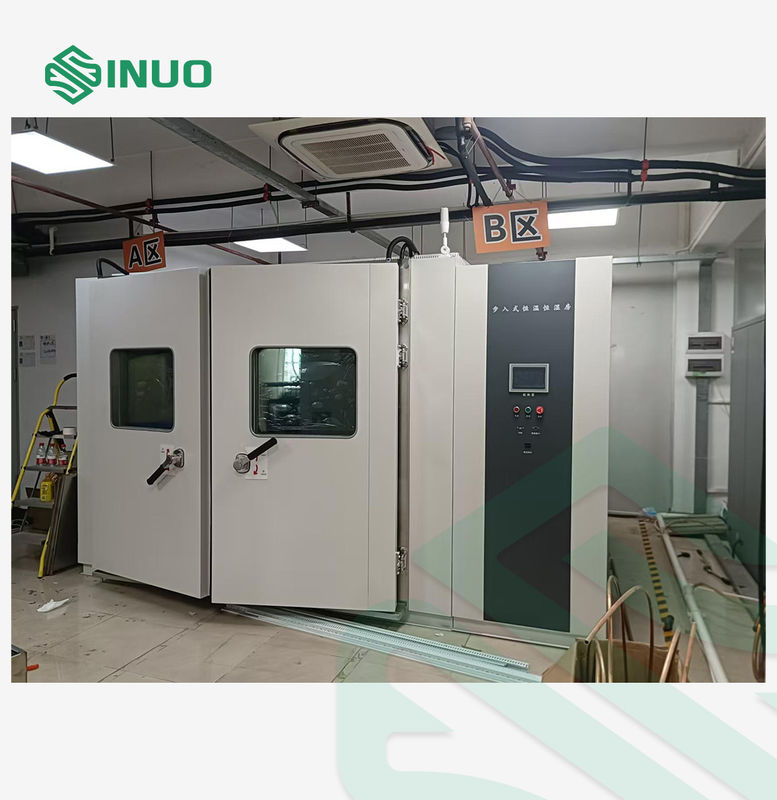

De walk-in constante temperatuur en vochtigheidstestruimte is geschikt voor veiligheidsprestatietesten, betrouwbaarheidstesten, productscreeningtesten, enz. van elektronische componenten. Tegelijkertijd wordt door deze testen de betrouwbaarheid van het product verbeterd en wordt de kwaliteitscontrole van het product uitgevoerd.
De walk-in constante temperatuur- en vochtigheidstestruimte is een essentiële testuitrusting op het gebied van luchtvaart, auto's, huishoudelijke apparaten, wetenschappelijk onderzoek, enz. Monsterbereik: elektrisch, elektronisch, halfgeleider, communicatie, opto-elektronica, elektrische apparaten, elektrische auto-apparaten, materialen en andere producten. Deze apparatuur wordt gebruikt om de parameters, prestaties en aanpasbaarheid van de bovenstaande monsters te beoordelen en te bepalen na de hoge en lage temperatuur- en vochtigheidstests met snelle veranderingen in de temperatuuromgeving.
Het is geschikt voor scholen, fabrieken, de militaire industrie, onderzoek en ontwikkeling en andere eenheden.
| Volume en grootte | |||||
| Effectief volume | 8m3 | 12 minuten3 | 48 minuten3 | 60 meter3 | Op maat gemaakt |
|
Binnendoos afmetingen |
Breedte: 2000 mm Hoogte: 2000mm D: 2000mm |
Breedte: 2000 mm Hoogte: 2000mm D: 3000mm |
Breedte: 4000 mm Hoogte: 3000mm D: 4000mm |
Breedte: 5000 mm Hoogte: 3000mm D: 4000mm |
Kan op maat worden gemaakt in alle gewenste afmetingen |
|
Buitenafmetingen Ca. |
Breedte: 3000 mm Hoogte: 2530 mm Breedte: 2630 mm |
Breedte: 2560 mm Hoogte: 2950 mm D: 4000mm |
Breedte: 4700 mm Hoogte: 3200 mm D: 5000mm |
Breedte: 5700 mm Hoogte: 3200 mm D: 5000mm |
Afhankelijk van het daadwerkelijke ontwerp |
Technische parameters
| Prestatie | (omgevingstemperatuur -5℃~+28℃, onbelaste toestand) | |
| Temperatuurbereik |
-40℃~+120℃ of kan worden aangepast (De hoogste testtemperatuur: 80℃, 100℃, 120℃, 150℃; de laagste ... temperatuur: -60℃, -40℃, -20℃, 0℃ zijn optioneel) |
|
| Verwarmingssnelheid | -40℃~+120℃ ongeveer 2～3℃/min (geen belasting, gemiddeld) | |
| Koelsnelheid | +120℃~-40℃ ongeveer 0,7～1℃/min (geen belasting, gemiddeld) | |
| Resolutie nauwkeurigheid | 0,01℃ |
Gegevens gemeten onder nullastomstandigheden |
| Temperatuurschommeling | ±0,5℃ | |
| Temperatuurafwijking | ±2,0℃ | |
| Vochtigheidsbereik | 20%~98%RV | |
| Vochtigheidsafwijking |
Onder 75%RV: ≤±5,0%RV Boven 75%RV: ≤+2/-3%RV |
|
| Vochtigheidsschommelingen | ≤±2,0%RV | |
| Diagram van het bereik van de temperatuur- en vochtigheidsregeling |  |
|
| Stroomvoorziening | AC3￠5W 380V 50/60Hz (R, STN driefasig vijfaderig plus aarddraad) (spanningsschommeling ≤ ±10%) | |
| Stroom | Het totale vermogen van de apparatuur bedraagt ongeveer 25 kW | |
| Lawaai | Gemeten volgens GB/T14623-2008 bedraagt het geluidsniveau ≤75dB (het geluidsdetectieapparaat wordt gemeten op een afstand van 1m van de deur van de apparatuur). | |
| Normen |
IEC60068-2-1:2007 “Milieutesten-Deel 2-1: Testen-Test A: Koud, IDT” IEC60068-2-2:2007 “Milieutesten-Deel 2-1: Tests- Test B-Droge hitte, IDT” IEC60068-2-78:2012 “Milieutesten-Deel 2-78: Testen-Testcabine: Vochtige hitte, stationaire toestand, IDT” IEC60068-2-30:2005 “Milieutesten - Deel 2-30: Tests - Test Db: Vochtige warmte, cyclisch (12u+12u cyclus), IDT” |
|
| Energiebesparend ontwerp | De PLC (Programmable Logic Controller) van het besturingssysteem wordt gebruikt. De bedrijfsomstandigheden van de koelkast worden automatisch aangepast volgens de testomstandigheden. Het koelsysteem kan het vermogen aanpassen aan de grootte van de belasting. Het heeft ook compressor-energieregelingstechnologie. Het kan uitstekende energiebesparende effecten bereiken. | |
| Koelmethode | De apparatuur maakt gebruik van waterkoeling | |
| Structurele materialen | ||
| Algemene installatie | Het magazijn wordt gemonteerd en geïnstalleerd door sloten ter plaatse te bevestigen en heeft een prachtig uiterlijk. De tussenlaag tussen de binnenkamer en de buitenschil is gevuld met polyurethaanschuim en versterkte stalen platen. Het kan tegelijkertijd de rol van warmtebehoud spelen en de sterkte van de binnen- en buitenkamers versterken. De structuur is stevig en de installatie is handig en snel, met een korte bouwperiode. | |
| Materiaal van de buitendoos | A3 plaat spuiten: 1.0mm | |

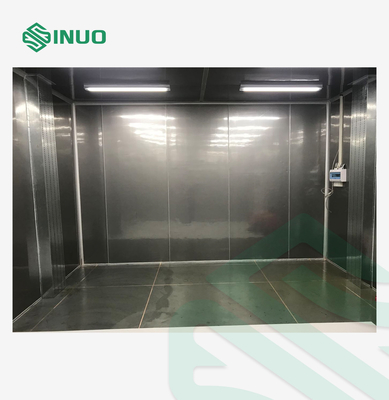

| Materiaal binnendoos |
Binnenkamer is gemaakt van SUS#304 mat roestvrij staal Dikte: 1,0 mm |
|
| Isolatie materiaal | 100mm hard polyurethaanschuim en glaswol zijn vlamvertragend en brandwerend, en voldoen aan de milieueisen. De tussenlaag tussen de binnenkamer en de buitenschaal is gevuld met polyurethaan, dat tegelijkertijd de rol van warmtebehoud kan spelen en de sterkte van de binnen- en buitenkamers kan versterken. De structuur is stevig en de installatie is gemakkelijk en snel, met een korte bouwperiode. | |
| Verticaal bord en bovenbord | Gemaakt van SUS#304 mat roestvrij staal (1,0 mm dik) | |
| Bodemmateriaal | Gemaakt van SUS#304 reliëf roestvrij staal antislip materiaal | |
| Doosdeur | De buitenkant van de deur is gemaakt van koudgewalst staalplaat met CNC-snijden, vouwen en bakken van verf (dikte 1,2 mm). De binnenkant is verstevigd met vierkante buizen om langdurig gebruik zonder vervorming en luchtlekkage te garanderen. Enkele scharnierende deur. Om condensatie of vorst op de rand van het deurkozijn en de deur te voorkomen tijdens testen bij lage temperaturen, zijn het deurkozijn en de rand van de deur uitgerust met elektrische ontdooiapparaten. | |
| Onderkant | De onderste drainagegroef is 60 mm breed en 30 mm diep. Deze is verzonken rond de bodem. Er zijn 2 roestvrijstalen vloerafvoeren voor condenswaterafvoer in de testkamertest van hoge temperatuur en hoge vochtigheid. | |
| Bodemplaat van de doos |
(a) Uniforme belasting: 500 kg/m2; (b) Het draagvermogen van de bodemplaat wordt gegarandeerd door het horizontale kanaalstaal. De testruimte is op een vlak geïnstalleerd en de bodemplaat van de testruimte is geïnstalleerd met dragende houten vierkanten. Een 3 mm antislip aluminium plaat is geïnstalleerd op de roestvrijstalen bodemplaat. Dit zorgt ervoor dat de kracht op de gehele bodemplaat gelijkmatig is. |
|
| Observatievenster | Afmetingen van het observatievenster: breedte 400*hoogte 600mm. De deur is voorzien van een groot stoombestendig 3-laags vacuümglas observatievenster. Tijdens een test is er geen vorst of condensatie op het oppervlak. | |
| Verlichtingsapparaat | In de testkamer zijn twee lampen geïnstalleerd die explosieveilig en vochtbestendig zijn. | |
| Testgat | De machinebehuizing is uitgerust met één Φ100mm gat, één zachte plug en één gatafdekking. Het kan worden gebruikt om een externe teststroomlijn of signaallijn aan te sluiten. | |
| Zegel | De deurafdichting van de testkamer is gemaakt van siliconenrubberstrips. Deze zijn bestand tegen hoge en lage temperaturen, verouderingsbestendig en hebben een goede afdichtingsprestatie. | |
| Drukbalansvenster | Het drukbalansvenster wordt gebruikt om de druk binnen en buiten de opslag in evenwicht te brengen. Bij het verwarmen voorkomt het dat de interne druk te hoog wordt en te veel uitgaande kracht op de deur uitoefent. Bij het koelen voorkomt het dat de deur naar binnen wordt gezogen en niet open kan. Het is meestal gesloten en gaat automatisch open als het drukverschil groot is. | |
| Temperatuursensor | Geïmporteerde platina PT100 temperatuursensor met hoge nauwkeurigheid | |
| Vochtigheidssensor | Zeer gevoelige vochtigheidssensor met hoge nauwkeurigheid en lange levensduur | |
Kamerconfiguratie
| 1.1 Luchttoevoersysteem | ||
| 1.1.1 Luchtstroomdiagram |
De luchtuitlaat maakt gebruik van een circulerende luchtretourmodus met een bovenste luchtuitlaat en een onderste luchtretour. |
|
| 1.1.2 Luchttoevoerkarakteristieken | De lucht wordt getransporteerd door het centrifugaalventilatorwiel. De luchtuitlaatlamellen passen de windrichting aan om de uniformiteit in de doos volledig te garanderen. | |
| 1.1.3 Circulatiemotor | Gebruik een 380V asynchrone motor | |
| 1.1.4 Windmolen | Centrifugaalcirculatieventilator met meerdere bladen, bladen van aluminiumlegering die bestand zijn tegen hoge en lage temperaturen | |
| 1.2 Koelsysteem | Opmerking | |
| 1.2.1 Koelmethode | Binaire cascade mechanische dampcompressie | |
| 1.2.2 Compressor | GEA BOCK semi-hermetische zuigercompressor of Emerson scrollcompressor | |
| 1.2.3 Koelmiddel | Niet-fluor milieuvriendelijk HFC R404a+R23 | |
| 1.2.4 Condensator | Watergekoelde, hoogrendements-mantel- en buistype | |
| 1.2.5 Verdamper | Hoogrendement meertraps aluminiumlegering vinverdamper (type met verdikte vin) | |
| 1.2.6 Overige accessoires | Het zijn allemaal hoogwaardige producten van internationale topmerken (rechterfoto: droogfilter) | |
| 1.2.7 Ontvochtiging | Koeling en ontvochtiging door koelsysteem (lucht in de doos stroomt door de verdamper onder de dauwpunttemperatuur en vocht slaat neer) | |
| 1.3 Verwarmings- en bevochtigingssysteem | |
| 1.3.1 Verwarmingsbuis | Elektrische verwarming, hoogwaardige verwarmingsdraad van nikkel-chroomlegering, PID-pulsbreedteregeling (SSR) past automatisch het verwarmingsvermogen aan. |
| 1.3.2 Controlemethode | Het uitgangssignaal van de controller wordt gebruikt om een zeer nauwkeurige contactloze schakelaarbesturing te bereiken via het SSR-solid-state-relais |
| 1.3.3 Bevochtigingsbuis | Elektrische verwarming van het type boiler. Hoogwaardige nikkel-chroomlegering verwarmingsdraad plus SUS304-pantsering. PID-pulsbreedteregeling SSR past automatisch het verwarmingsvermogen aan. Na bevochtiging wordt stoom in de testkamer gegoten. |
| 1.3.4 Controlemethode | Het uitgangssignaal van de controller wordt gebruikt om een zeer nauwkeurige contactloze schakelaarbesturing te realiseren via SSR-solid-state-relais |
| 1.4 Besturingssysteem en besturingscircuit | Opmerking | |
| 1.4.1 Beheerder | Koudbalans programmeerbaar kleuren touchscreen temperatuur- en vochtigheidsregelaar aannemen. "7-inch" Chinees en Engels echt kleuren touchscreen. Mens-machine interface (dialoogstijl op het scherm). Computerbesturing. USB-curve-record. Gegevensopslagapparaat. | |
| 1.4.2 Schermweergavefunctie |
|
|
| 1.4.3 Resolutie van de controle | Temperatuur 0,01℃; vochtigheid 0,1%; tijd 1min | |
| 1.4.4 Instelbereik |
Temperatuuromstandigheden: -40℃~100℃; Pas aan volgens het temperatuurbereik van de apparatuur (bovengrens +5℃, ondergrens -5℃); |
|
| 1.4.5 Werkingsmodus | Programmabewerking, vaste waardebewerking | |
| 1.4.6 Programmacapaciteit |
De instelling voor de vaste waarde van de bedrijfstijd kan 9999u59m bereiken (instelling 0 betekent continue werking zonder tijdslimiet); Bruikbare programmacapaciteit: maximaal 120 groepen; Bruikbare geheugencapaciteit: 120 stappen per groep; Herhaalbare opdrachten: elke opdracht kan maximaal 999 keer worden uitgevoerd. |
|
| 1.4.7 Instelmethode | Dialoogmodus tussen mens en computer, met behulp van aanraakinvoer en -bediening | |
| 1.4.8 Communicatie-interface |
Kan worden aangesloten op een computer om curven weer te geven en gegevens te verzamelen; Kan worden gebruikt als een bewakings- en afstandsbedieningssysteem; Kan worden gebruikt om meerdere machines synchroon te besturen; RS-232-, RS-485- en USB-communicatieapparaten. |
|
| 1.4.9 USB-opslagkaart | Er kan een USB-stick worden geplaatst om historische curven en historische gegevens te downloaden en de stick heeft een hot-swappable functie. | |
| 1.4.10 Methode voor gegevensregistratie | Het heeft een batterijbeschermd RAM. Het kan de ingestelde waarden van het apparaat, bemonsteringswaarden en bemonsteringstijd opslaan. De curve-opnamecyclus kan worden ingesteld op 30~60sec. De maximale geheugentijd is 90 dagen historische curven en historische gegevens (bij bemonstering). | |
| 1.4.11 Geheugenfunctie bij uitschakelen | De herstelmodus bij stroomuitval kan worden ingesteld als: warme start/koude start/stop. | |
| 1.4.12 Geplande inschakelfunctie | De opstarttijd kan naar wens worden ingesteld. Wanneer de stroom wordt ingeschakeld en de tijd om is, start de machine automatisch. | |
| 1.4.13 Softwaregebruikomgeving | Vereenvoudigd Chinees Windows2000 of Vereenvoudigd Chinees WindowsXP besturingssysteem | |
| 1.4.14 Netwerkverbinding (optioneel) | Het kan worden aangesloten op Ethernet via professionele software. Het kan op afstand worden bestuurd en op afstand worden bijgestaan via het netwerk. Het kan ook testgegevens verzamelen via het netwerk. Het kan meerdere eenheden tegelijkertijd besturen. | |
| 1.4.15 Mobiele telefoon APP-functie (moet worden gecommuniceerd voordat u bestelt) | Het apparaat kan worden bediend, de parameters kunnen worden ingesteld en het apparaat kan worden bewaakt via de APP op de mobiele telefoon. | |
| 1.4.16 Hoofdcomponenten van het regelcircuit | De hoofdcomponenten van het regelcircuit zijn allemaal van hoogwaardige merken. Voor een gedetailleerde lijst, zie de hoofdmateriaaltabel | |
| 1.4.17 Referentiediagram van het circuitsysteem | |
Volgens het nationale standaardschakelschema is elke lijn gestandaardiseerd met een lijnnummer. |
Beschermende functie
| 1.5 Beschermende functie | Opmerking |
|
1.5.1 Uitgerust met een zekeringloze kortsluitbeveiligingsschakelaar 1.5.2 Overbelastings- en oververhittingsbeveiliging van de compressor 1.5.3 Systeembeveiliging tegen overstroom/onderspanning 1.5.4 Weergave van fouten in de zelfdiagnose van de controller 1.5.5 Koelwaterdruk te laag beveiliging 1.5.6 Beveiliging tegen onderfase van de voeding, lekstroom en kortsluitbeveiliging 1.5.7 Kortsluitbeveiliging van de belasting 1.5.8 Veiligheidsaardingsaansluiting 1.5.9 Oververhittings- of overbelastingsbeveiliging van de ventilatormotor 1.5.10 Drukbalansinrichting binnen en buiten de doos |
|
Details Inleiding
| 1.6 Andere componenten |
| 1.6.1 Standaarduitrusting installatiehandleiding, onderhoudshandleiding en bedieningshandleiding |
| 1.7 Gebruiksvoorwaarden |
|
1.7.1 Omgevingstemperatuur: -5℃~+28℃; 1.7.2 Relatieve vochtigheid: ≤85%RH; 1.7.3 Atmosferische druk: 80kPa~106kPa 1.7.4 Geen sterke trillingen rondom 1.7.5 Voeding van de apparatuur: (let op: de testvoeding is niet inbegrepen) 1.7.5.1 Sluit aan op de voeding 380VAC (±10%), driefasenlijn + beschermende aardingsdraad, aardingsweerstand ≤4Ω; 1.7.5.2 Maximaal effectief vermogen: 25KW 1.7.6 Frequentie: 50±0,5HZ |
Structuurdiagram
| 1.8 Schema van de apparatuurstructuur (alleen ter referentie) |
|
1. Enkele deur; 2. Werkruimte; 3. Warmte- en vochtigheidsconditioneringsruimte; 4. Luchtbevochtiger; 5. Verdamper; 6. Verwarming; 7. Ventilator; 8. Koelunit; 9. Koeltoren. |
Lijst met belangrijkste accessoires
| 1.9 Belangrijkste materialenlijst | |||
| Naam | Merk | Model | Oorsprong |
| Structuur | |||
| Doos lichaam | Maatwerk | Kamerraad | China |
| Binnenste doos | 304 roestvrij staal | China | |
| Circulatiemotor | Taiwan Yizheng | China | |
| Koeling | |||
| Compressor | BOCK of Emerson | Semi-hermetische of scrollcompressor | Duitsland of de Verenigde Staten |
| Condensator | Taiwan | ||
| Verdamper | Zhongli | Taiwan | |
| Drukschakelaar | Zhongli | HNS | Denemarken |
| Droger | Danfoss | DML | Denemarken |
| Solenoïdeklep | Danfoss | VBB501 | Duitsland |
| Koelmiddel en verbruiksartikelen | UITWANGER | R404A+R23 | Verenigde Staten |
| Controle | |||
| Beheerder | TATO | MNT-600 | China |
| Sensor | HET ZEILEN | PT100 | China |
| Stroomschakelaar | CHINT | Lekkagebeveiligingstype | China |
| Contactor | Schneider | LC1E1810M5 | Frankrijk |
| Verwarming | Op maat gemaakt | Nikkel-chroomlegering | China |
| Thermisch relais | Schneider | LRE12N | Frankrijk |
| Onder-omgekeerde fasebeveiliging | Schneider | Frankrijk | |
| Oververhittingsbeveiliging | Regenboog | 5~300° | KOREA |
| Solid state relais | Yangming | SSR | TAIWAN |
| Relais | Schneider | 2P,4P | Frankrijk |
| Kabel | Chengtiantai | China | |
