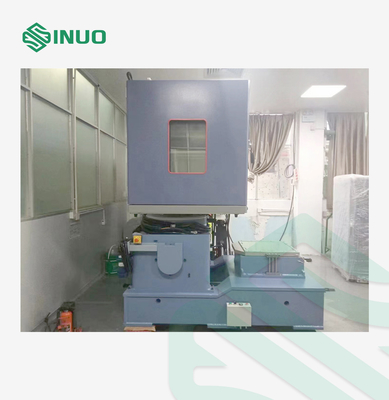

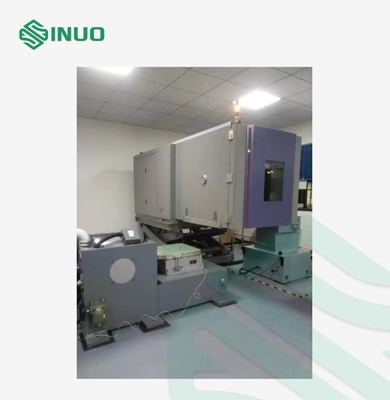

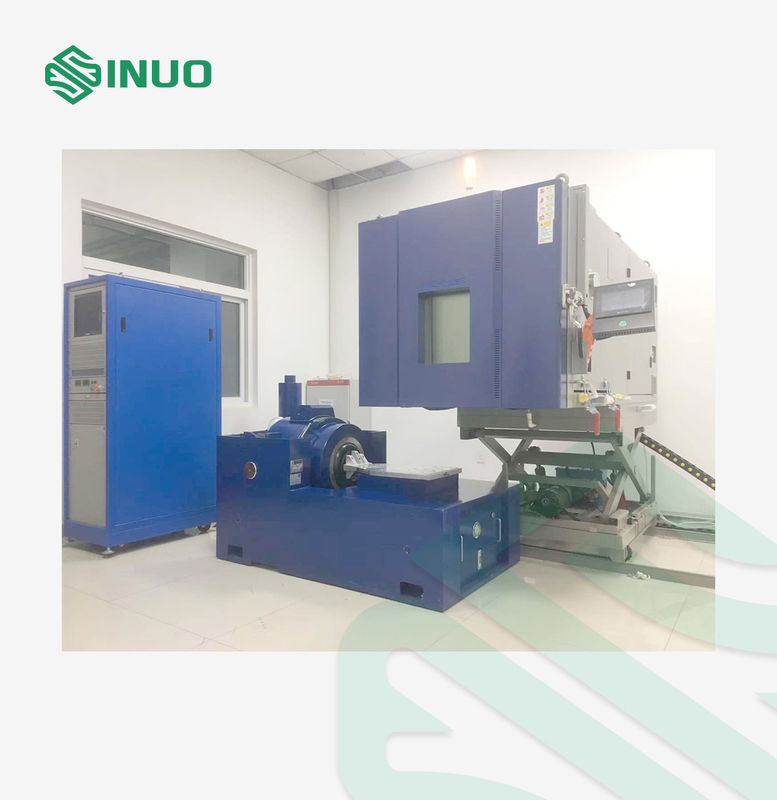

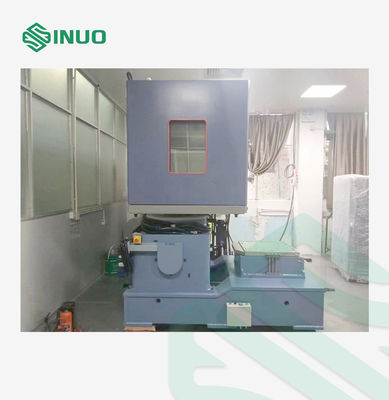

IEC 60068-2-6 Lineaire temperatuur Vochtigheid en trillingen Drie uitgebreide testkamer 5400L

(W×D×H) 260×585cm*hoogte:

1- Afzonderlijke temperatuur en luchtvochtigheid: het hoogste is 280 cm

2. Bij verticale trillingen en temperatuur en vochtigheid: de hoogte is ongeveer 360cm

-------- Niet-standaardproducten zijn onderworpen aan het definitieve ontwerp. De hoogte hangt af van de hoogte van de trillingstafel. Een trillingstafel van 2 ton is ongeveer 1,7 meter)

Meestal gebruikte temperaturen: -40°C+180°C

Grenstemperatuur: -70°C+180°C

1De integrale afneembare voor- en achterstructuur is gebaseerd op de algemene standaardwarmte-isolatie-opslagplaat.en de blokken zijn afgesloten met hoog- en laagtemperatuurbestendige organische siliconen materialen. het is ter plaatse gemonteerd en geïnstalleerd: het voorste deel is de werkruimte, en het achterste deel is het koelsysteem en de bediening.met een diameter van niet meer dan 50 mm,.

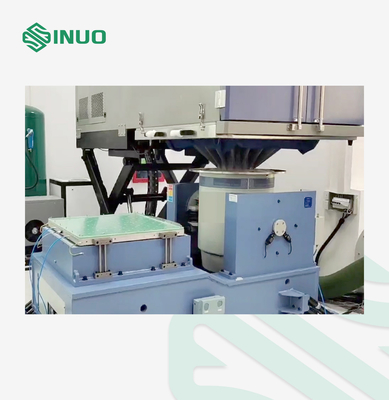

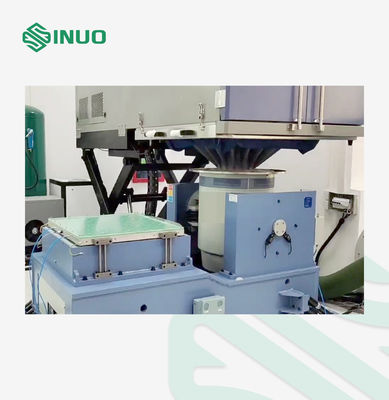

2. Het trillingsinterfacebord is zacht verbonden met de trillingstafel via een zacht membraan van siliconen rubber, dat trillingen kan isoleren en afdichtings- en warmte-isolatiefuncties heeft;

3De studio is uitgerust met een luchtvoorziening: luchtmotor, centrifuge ventilatorbladen, verwarming, luchtbevochtiger, koel- en ontvochtigingsdamper.

1- Solenoïde klep: "Danfoss"

2. handmatig stopventiel: "Danfoss"

3Filter: Danfoss

4Druksensor: Sino-Duitse joint venture Hongmu

5Uitbreidingsklep: "Danfoss"

6- condensatieverdampingsapparaat met een hoog rendement: "Danfoss"

7Olie-separator: "ALCO"

8Schokdemperbuis: Amerikaans "Packless"

Taiwan's "Yongqiang"

Technologie voor de regulering van de koelenergie

(energiebesparend ontwerp)

①Met behulp van de meest geavanceerde statische balanceringstechnologie regelt het besturingssysteem de koelmiddelstroom in het bereik van 0 tot 100%.het automatisch aanpassen van de koelcapaciteit om energie te besparen;

②- De geïmporteerde uitlaatklep van het merk wordt gebruikt om de zuigdruk van de compressor automatisch te regelen, zoals de Amerikaanse Sporlan Company (of de Deense Danfoss),en de Deense Danfoss-warmte-uitbreidingsklep wordt gebruikt om automatisch de zuigtemperatuur van de compressor aan te passen om ervoor te zorgen dat de compressor binnen het volledige bereik werktStabiel en betrouwbaar;

③. gebruik van geïmporteerde condensatie drukregulerende kleppen om te voorkomen dat de uitlaatdruk van lage temperatuurcompressoren te hoog is, zoals: Denemarken Danfoss

④.Gebruik de compressorcrankcase-verwarmer om de wederzijdse oplosbaarheid van het koelmiddel en smeerolie in de compressor te verminderen om de compressorveiligheid te beschermen en een betrouwbare werking te garanderen;

⑤Een warmtewisselaar met geslepen plaat van roestvrij staal wordt gebruikt als verdampingskondensator van het cascade koelsysteem, met een klein temperatuurverschil,hoge warmteoverdracht en compact uiterlijk;

⑥Om te voorkomen dat het ontdooide water op de compressor vrij stroomt, wordt aan de onderkant van de compressor een wateropvangpan geïnstalleerd, die centraal wordt opgevangen en ontladen.

⑦Alle koelbuizen zijn met stikstof gelast om te voorkomen dat tijdens het legeren in de koperen buizen oxide-schalen ontstaan.

Het heeft meerdere schokabsorptie- en geluidsreductieontwerpen om het door trillingen veroorzaakte geluid en de door trillingen veroorzaakte vervorming en lekkage op het product effectief te verminderen:

A. Onder de compressor worden geïmporteerde veren en rubberen pads gebruikt voor dubbele schokabsorptie, waardoor de trillingen van de compressor en de resonantie van de cascadecompressor effectief worden verminderd;

B. Installeer brandwerend geluidsabsorberend katoen in de buitenste doos om het geluid verder te verminderen.

C. De koperen buizen van het koelsysteem hebben een boogontwerp en schokabsorberende buizen om effectief te voorkomen dat de trillingen van de compressor de koelbuizen vervormen en lekken.

Aangezien het interieur van de eenheid ventilatie en warmteafvoer vereist om de luchtdoorstroming van lawaai te verminderen, is het nodig om de geluidsoverbrenging te beperken.geluidsschermen met geluidsabsorberend katoen op basis van olie worden aan de luchtinlaat en -uitlaat geïnstalleerd om de geluidsgolven binnen door de ventilatiegaten te beperken.

B. Schokabsorberende slangen en compressorprocesleidingen met een diameter van nylonbuisclamps van minder dan 10 mm hebben schokabsorberende buigingen en afstandsbevestiging om resonantie te voorkomen; schokabsorptie-eenheid:

C. Aan de onderkant van de koeleenheid is een speciale veerdemper geïnstalleerd om de overdracht van compressortrillingen door de vaste basis en de grond te verminderen.

D. Het thermisch isolerende katoen speelt een dubbele rol bij de isolatie en luchtdichtheid van het niet-metalen expansieverbinding van de machine (warm- en koude schokproefkamer).Het is samengesteld uit glasvezelstofDe lengte en de breedte zijn in overeenstemming met de buitenhuid, met een goede uitbreidbaarheid en treksterkte.

E. geluidsreductie en trillingsreductie: de vezelstof en de thermisch isolerende katoenen carrosserie zelf hebben de functies van geluidsabsorptie en trillingsisolatie,die het geluid en de trillingen van ketels effectief kan verminderen, ventilatoren en andere systemen.

Geïmporteerde geïntegreerde Finse "Vaisala" elektronische vochtsensor met hoge precisie

(Meer stabiele prestaties, hoge precisie en sterke onderhoudsvrije functie)

Temperatuurverzameling met behulp van platinaweerstanden van klasse A met hoge precisie Pt100;

Vochtigheid: Elektronische vochtigheidssensor met hoge precisie (stabiele prestaties, hoge precisie en uiterst onderhoudsvrije functie)

1. wisselstroomcontactor: "ABB"

2Schakelaar: "ABB"

3. Thermische relais: "ABB"

4Kleine relais: Omron.

5Solid state relais: Taiwan Shiyan

(1) Tot 127 programma's, zeer lange looptijd

(2) 999 uur per segment, maximaal 32.000 cycli

(3) Elk commando kan 9999 keer worden gebruikt.

De grafische curve kan in realtime worden weergegeven wanneer het programma wordt uitgevoerd. De weergegeven inhoud is: temperatuurinstelling (SV) werkelijke (PV) waarde, programma uitvoering cyclus,programmacurve uitvoeringsfunctie, segmentoperatietijd, segmentnummertijd, operatietijd, resterende tijd, storingstatus en storingtijd, met bestandsprong- en -houdfuncties tijdens de uitvoering van het programma;

De ingebouwde USB-interface kan historische curves en historische gegevens downloaden - het kan de recorder vervangen en ondersteunt RS485, LAN (netwerkpoort),GPRS (mobiele telefoon) en andere communicatiemethoden (standaard RS232 of USB) om afstandsbewaking en gegevensverzameling te vergemakkelijkenHet kan communicatiebeheer op afstand realiseren tussen het centrale besturingsinstrument en de computer.de werking van de apparatuur en parameters zoals temperatuur en luchtvochtigheid kunnen continu worden gecontroleerd via de computer. (Maximaal 32 apparaten kunnen online worden aangesloten).

USB-functie: USB2.0, kan testoperatiegegevens opnemen en downloaden, uitgerust met een USB-stick (capaciteit 4G)

(1) Grote opslagruimte, 3 maanden gegevens kunnen worden opgeslagen wanneer deze 24 uur per dag aan zijn

(2) De steekproefgrootte is 1 M, die de computeropslag kan vervangen

De ingebouwde USB-interface kan historische curves en historische gegevens downloaden - het kan de recorder vervangen en ondersteunt RS485, LAN (netwerkpoort),GPRS (mobiele telefoon) en andere communicatiemethoden ter vergemakkelijking van afstandsbewaking en gegevensverzameling.

USB-functie: USB2.0, kan testoperatiegegevens opnemen en downloaden, uitgerust met een USB-stick (capaciteit 4G)

A:≥ 2000 m;

B:≥ 1500 mm;

C: ≥ 800 m;

D:≥ 800 mm;

E: ≥ 500 mm
