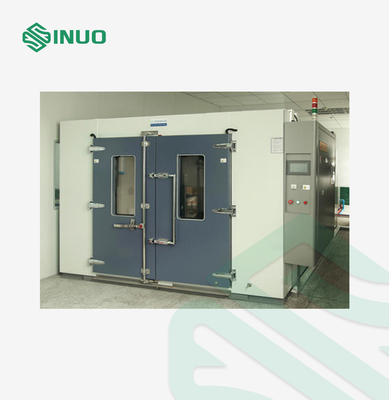

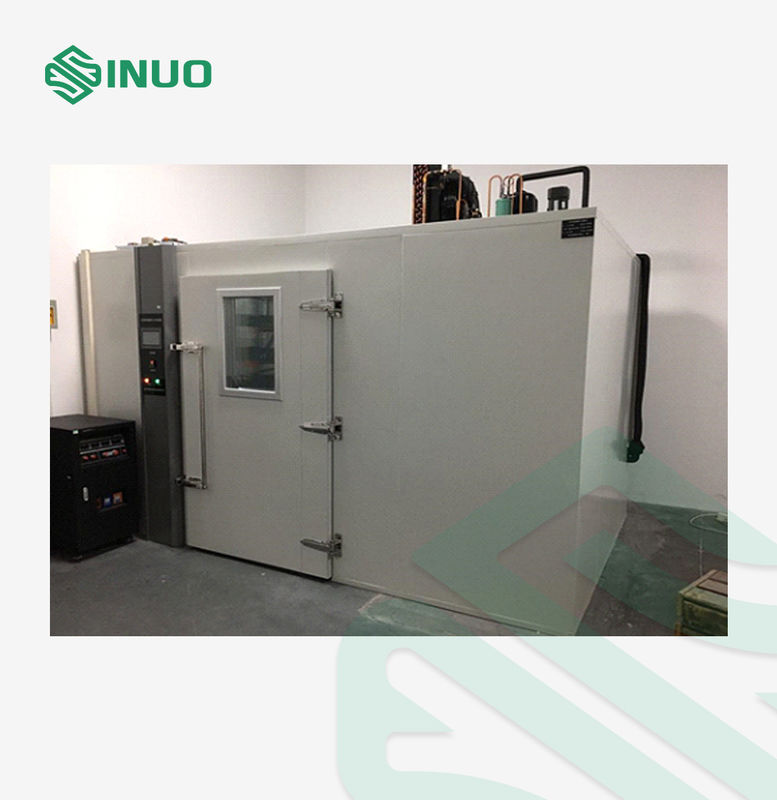

IEC60068-2-78 2012 Inlooptestkamer met constante temperatuur en vochtigheid 6m3
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Sinuo |
| Certificering: | Calibration Certificate (Cost Additional) |
| Modelnummer: | SN886-6m3 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Customized |
| Verpakking Details: | Verpakking voor uitvoer |
| Levertijd: | 45 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 10 sets/maand |
|
Gedetailleerde informatie |
|||
| Temperatuurschommelingen: | ≤±0.5℃ | Temperatuurafwijking: | ≤±2.0℃ |
|---|---|---|---|
| Vochtigheidsbereik: | 20% tot 98% RH | Afwijking van de luchtvochtigheid: | +2,0%RH / -3,0%RH |
| Verwarmingssnelheid: | -70℃~+180℃ | Het koelen Tarief: | +180°C ∼-70°C |
| Kamer binnengrootte: | W2000mm x D1500mm X H2000mm | Buitenkamer Afmetingen: | W 2300mm × D 2890mm × H 2350mm |
| Hoog licht: | Testkamer met constante temperatuur en vochtigheid,6m3 vochtigheidstestkamer,IEC60068-2-78 2012 Vochtigheidstestkamer |
||
Productomschrijving
IEC60068-2-30 Inloopruimte met luchtvochtigheid en temperatuur 22m3
Naleving van normen en bepalingen
IEC60068-2-30:2005 ¢Milieuonderzoek - Deel 2-30: Tests-Test Db: vochtige hitte, cyclisch (12h+12h cyclus), IDT
IEC60068-2-78:2012 ¢Milieutests-deel 2-78: Tests-testcab: vochtige hitte, steady state, IDT
IEC60068-2-1:2007 ¢Milieutests-deel 2-1: Tests-test A: koud, IDT ¢
IEC60068-2-2:2007 Milieutests - Deel 2-1: Tests - Test B - Droge hitte, IDT
Productinformatie:
Deze testkamer simuleert de temperatuur- en vochtigheidsveranderlijke omgeving voor de producten of materialen.instrumenten en meters en andere onderdelen van het product die tijdens de opslag in een omgeving met hoge en lage temperaturen en vochtigheid worden gebruikt, vervoer en gebruik, om de temperatuuraanpassingsvermogen van bovengenoemde producten of materialen aan hoge en lage temperaturen en vochtige omgevingen te bepalen,met name voor elektrische wijzigingen in productprestaties en mechanische eigenschappen.
Technische parameters
| - Nee, dat is niet waar. | Project | Inhoud | |
| Een | Productenummer | SN886-6m3 | |
| B. | Productmerk | SINUO | |
| C | Inwendige grootte van de kamer | W2000mm x D1500mm X H2000mm | |
| Buitenkamer Afmetingen |
Afmeting: ongeveer 2300 mm W × 2890 mm D ×2350 mm H |
||
| D | Temperatuurbereik | -70°C+180°C (bereik verstelbaar) | |
| Verwarmingssnelheid | -70°C+180°C gemiddelde verwarmingssnelheid gedurende het gehele proces ongeveer 2~3°C/min | ||
| Koelingssnelheid | +180°C−70°C gemiddelde afkoelingssnelheid gedurende het hele proces ongeveer 0,7°C/min | ||
| Temperatuurweergave resolutie | 0.1°C | ||
| Temperatuurschommelingen | ≤ ± 0,5°C | Gegevens gemeten onder omstandigheden zonder belasting | |
| Temperatuurafwijking | ≤ ± 2,0°C | ||
| Vochtigheidsbereik | 20% tot 98% RH | ||
| Vochtigheidsverschillen | +2,0%RH / -3,0%RH | ||
| Vochtigheidsverschillen | Onder 75%RH≤±5,0%RH, boven 75%RH≤+2/-3%R.H. | ||
| Vochtigheidsfluctuaties | ≤ ± 2,0%R.H. | ||
| Grafiek van het bereik van de temperatuur- en vochtigheidscontrole |
(Verwijz naar het temperatuur- en luchtvochtigheidsbeheersbare bereik, geen vochtbron of warmtebelasting)
|
||
| E | Motorgeluid | ≤ 75 dB (A) (De geluidsdetectie wordt gemeten op 1 m afstand van de deur van de apparatuur) | |
| F | Stroomvoorziening | AC3¢5W 380V 50Hz (R, STN driefasige vijfdraad plus aarddraad) (spanningsschommelingen ≤±10%) | |
| G | Kracht | In totaal 25 kW | |
| H | Energiebesparend ontwerp | De PLC van het besturingssysteem wordt gebruikt om de bedrijfsomstandigheden van de koelkast automatisch aan te passen aan de testomstandigheden.Het koelsysteem kan het vermogen afstemmen op de belasting en heeft compressor energie aanpassing technologie, waardoor uitstekende energiebesparende effecten kunnen worden bereikt. | |
| Ik... | Koelmethode | De uitrusting is van waterkoeling (met watertoren, waterpomp). | |
Structurele en materialen
|
Algemene installatie |
Het magazijn wordt geassembleerd en geïnstalleerd door op locatie sloten te bevestigen en heeft een prachtig uiterlijk.De tussenlaag tussen de binnenkamer en de buitenkant is gevuld met polyurethaanfoom en versterkte stalen platenDe structuur is solide, de installatie is handig en snel en de bouwduur is kort. |
| Materiaal van de buitenste kamer | Standaarddikte van buitenkleur staalplaat: 0,8 mm |
| Materiaal van de binnenkamer | De binnenkamer is gemaakt van SUS#304 mat roestvrij staal. |
|
Isolatiemateriaal |
100 mm stijf polyurethaan schuim en glaswol, vlamvertragend en brandwerend, dat voldoet aan de milieueisen.De tussenlaag tussen de binnenkamer en de buitenkant is gevuld met polyurethaanDe structuur is solide, de installatie is handig en snel en de bouwduur is kort. |
| Verticale platen en dakplaten | Vervaardigd van SUS#304 mat roestvrij staal (volledige dikte 1,0 mm) |
| Ondergrondmateriaal | Gemaakt van SUS#304 geïmprimeerd anti-slip materiaal van roestvrij staal |
|
De deur van de kamer |
De buitenkant van de deur is gemaakt van koudgewalste stalen platen die CNC-gesneden, gevouwen en geschilderd zijn (dikte 1,2 mm),en het interieur is versterkt met vierkante buizen om te zorgen voor geen vervorming of luchtlekken tijdens langdurig gebruik- een enkele deur met scharnieren, om condens of vorst op het deurframe en de rand van de deur te voorkomen tijdens het testen bij lage temperatuur,het deurframe en de rand van de deur zijn uitgerust met elektrische ontdooiingstoestellen. |
| Onderkant | De onderste afvoergroef is 60 mm breed en 30 mm diep.Voor de testkamer worden 2 vloerafvoeringen van roestvrij staal gebruikt om condenswater bij hoge temperatuur en hoge luchtvochtigheid te testen.. |
|
Onderplaat |
a) Eenvormige belasting: 500 kg/m2; b) De draagkracht van de onderplaat wordt gewaarborgd door horizontaal geleide staal om ervoor te zorgen dat de testkamer op een vlak oppervlak wordt geplaatst.De onderplaat van de testkamer is voorzien van dragende houten vierkantenOp de onderplaat van roestvrij staal is een 3 mm anti-slip aluminium plaat geïnstalleerd om een uniforme spanning op de hele onderplaat te garanderen. |
||
|
Waarnemingsvenster |
De deur is uitgerust met een warmtebestendige en zweetbestendige 3-laagse vacuümgrote glazen observatievenster.er zal geen vorst of condens op het oppervlak zijn. |  |
|

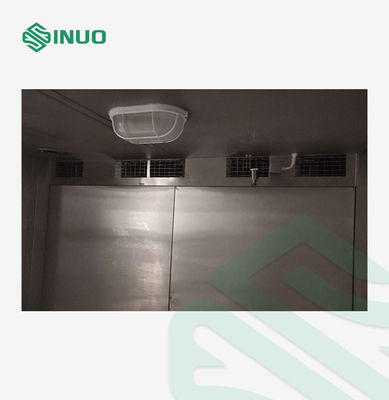

| Verlichtingsinrichting | In de explosie- en vochtdichte testkamer worden 2 verlichtingslampen geïnstalleerd. | ||
|
Loodgat |
De carrosserie is uitgerust met 1 Φ100mm-gat, 1 zachte stekker en 1 gatdeksel, die kunnen worden gebruikt voor externe teststroomleiding of signaalleiding die door | |
|
| Verzegeling | Het deurdicht van de testkamer is gemaakt van siliconen rubberband, dat bestand is tegen hoge en lage temperaturen, anti-veroudering en een goede afdichtingsprestatie heeft. | ||
| Drukbalansvenster | Het drukbalansvenster brengt de druk binnen en buiten het magazijn in evenwicht en voorkomt dat de deur naar buiten wordt geduwd wanneer de interne druk tijdens het verwarmen te hoog is.en voorkomt dat de deur naar binnen wordt gezogen en niet kan worden geopend tijdens het afkoelenHet is normaal gesloten en opent automatisch wanneer het drukverschil groot is. | ||
| Temperatuursensor | Met behulp van geïmporteerde platina PT100 temperatuur sensor, hoge nauwkeurigheid | ||
| Vochtigheidssensor | Gebruik een hooggevoelige vochtsensor met een hoge nauwkeurigheid en een lange levensduur | ||
| Luchtvoorziening | |||
|
Schematisch schema van de luchttoevoer |
De luchtuitlaat gebruikt de circulatie-luchtterugkeermethode van de bovenste luchtuitlaat en de onderste luchtterugkeer.
|
||
| Kenmerken van de luchttoevoer | De lucht wordt door het windwiel van de centrifuge getransporteerd en de luik van de luchtuitlaat past de windrichting aan om de uniformiteit in de kamer volledig te waarborgen. | ||
|
Circulatiemotor |
Met een asynchrone motor van 380 V |
|
|
|
Windwiel |
Centrifuge circulatieventilator met meerdere vleugels, hoge en lage temperatuurbestendige aluminiummetaalbladen |
|
|
| Koelsysteem | |||
|
Verkoelingsmethode |
Bi-cascade mechanische dampcompressie |
|
|
| Compressor | Duitse semi-hermetische zuigercompressor GEA of Emerson scrollcompressor | ||
|
koelmiddel |
Niet-fluorhoudende en milieuvriendelijke HFC's R404a+R23 |
|
|
|
Condensator |
Watergekoelde hoge-efficiëntie schelpen en buizen |
|
|
|
Verdamper |
Hoogwaardige multi-sectie aluminiumlegeringsvinnen verdamper (verdikte vinnen) |
|
|
| Andere toebehoren | Het zijn allemaal hoogwaardige producten van internationale topmerken (foto rechts: filterdroger) | |
|
| Ontvochtiging | Bevriezing en ontvochtiging door het koelsysteem (de lucht in de doos gaat door de verdamper bij een temperatuur lager dan het dauwpunt en vocht wordt afgevoerd) | ||
| Verwarmings- en bevochtigingssysteem | |||

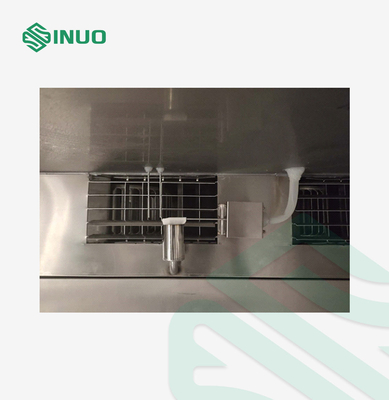

| Verwarmingsbuis | Elektrische verwarming, hoogwaardige nikkel-chroom legering elektrische verwarming draad type, PID puls breedte modulatie controle SSR automatisch de verwarming vermogen aan te passen. | ||
| Controlemethode | Het uitgangssignaal van de regelaar wordt gebruikt om contactloze schakelaars met hoge precisie te besturen via SSR-solid-state relais. | ||
| Bevochtigingsbuis | Boiler type elektrische verwarming, hoge kwaliteit nikkel-chroom legering elektrische verwarming draad type plus SUS304 pantser, PID puls breedte modulatie controle SSR automatisch aanpassen van het verwarmingsvermogen.Na bevochtiging wordt stoom in de testkamer geïnjecteerd | ||
| Controlemethode | Het uitgangssignaal van de regelaar wordt gebruikt om contactloze schakelaars met hoge precisie te besturen via SSR-solid-state relais. | ||
| Besturingssysteem en besturingscircuit | |||
|
Controller |
Het neemt koud-gebalanceerde programmeerbare kleuren touchscreen temperatuur en vochtigheid controller "7-inch" Chinees en Engels echte kleur touchscreen mens-machine interface (scherm gesprek type) | ||
|
Schermweergavefunctie |
|
|
| Afspelen resolutie | Temperatuur 0,01°C; luchtvochtigheid 0,1%; tijd 1min | |
| Loopmodus | Programma in gebruik, vaste waarde in gebruik | |
|
Programmacapaciteit |
De werktijd met vaste waarde kan worden ingesteld op 9999h59m (instelling 0 betekent continue werking zonder tijdsbeperking); Gebruikbare programmacapaciteit: maximaal 120 groepen; Gebruikbare geheugencapaciteit: 120 stappen per groep; Herhaalbare opdrachtuitvoering: elk opdrachtgever kan maximaal 999 keer worden uitgevoerd. |
|
| Instelling methode | Mens-machine-dialoogmodus, met gebruikmaking van aanraak-invoer en bediening | |
|
Communicatie-interface |
Kan worden aangesloten op een computer om curves weer te geven en gegevens te verzamelen (de computer is niet inbegrepen) RS-232-, RS-485- en USB-communicatieapparaten |
|
| USB geheugenkaart | Plug-in USB-stick voor het downloaden van historische curves, historische gegevens, hot-swappable functie | |
|
Gegevensregistratie methode |
Het heeft een batterijbeschermde RAM die de instellingswaarden, steekproefwaarden en steekproeftijd van het apparaat kan opslaan; de curve recording periode kan worden ingesteld op 30 ~ 60 seconden,en de maximale geheugentijd slaat 90 dagen historische curves en historische gegevens op (bij bemonstering). | |
| Geheugenfunctie voor uitschakelen | De herstelmethode voor de uitschakeling kan worden ingesteld op: warm starten/koude starten/stop. | |
| Startfunctie plannen | De bediener kan de aansteltyd naar eigen goeddunken instellen en de machine zal automatisch draaien nadat de tijd is verstreken wanneer de stroom is ingeschakeld. | |
| Belangrijkste onderdelen van het besturingssysteem | De belangrijkste onderdelen van het besturingscircuit zijn allemaal van hoge kwaliteit. | |
|
Referentieschema van het schakelstelsel |
|
Elke regel wordt wettelijk aangeduid met een regelnummer |
| Beschermingsfunctie | Opmerking | |
|
1Komt met fuseloze schakelaar voor kortsluiters. 2Overbelasting en oververhitting van de compressor 3. System overstroom/onderspanning beschermingssysteem 4. Zelfdiagnose van de controller en foutweergave 5. Bescherming tegen lage koelwaterdruk 6- Bescherming tegen de omgekeerde fase van de voeding, tegen lekken en kortsluiting 7Bescherming tegen kortsluiting 8- Veiligheid op de grond. 9. bescherming tegen oververhitting of overbelasting van de ventilatormotor 10. Luchtdrukbalanceermiddel binnen en buiten de doos |
|
|
| Gebruiksvoorwaarden | ||
|
1Omgevingstemperatuur: -5°C tot +28°C; 2Relatieve luchtvochtigheid: ≤ 85% RH; 3. Atmosferische druk: 80 kPa~106 kPa 4Geen sterke trillingen. 5. stroomvoorziening van de apparatuur: (let op dat de teststroomvoorziening niet is inbegrepen) 5.1 Sluit de voedingsbron aan op 380 VAC (± 10%), driefase draad + beschermende aardingsdraad, aardingsweerstand ≤ 4Ω; 5.2 Maximaal effectief vermogen: 25 kW 6Frequentie: 50 ± 0,5 Hz |
||
|
Schema van de structuur van de apparatuur (alleen ter referentie)
1Een enkele deur, twee werkruimte. 3. vochtigheid en warmte mengkamer, 4. luchtbevochtiger 5. verdamper 6. verwarmer 7. ventilator 8. koelinstallatie 9. koeltoren |
||
