IEC60068-2-1 Temperatuur- en luchtvochtigheidskamer 12m3

20% RV ~ 98% RV

Koeling: 4,5 kW*2 stuks = 9 kW

Verwarming: 12 kW

Bevochtiging: 12 kW

Motor: 0,75 kW * 6 = 4,5 W

Anderen: ≈1,5 kW

Totaal geïnstalleerd vermogen: Pmax≤39KW (onder voorbehoud van definitief ontwerp)

Methode: Waterkoeling.Het is stabiel en geluidsarm.Binnenlands bekend merk.

Debietmeter: 15T/u

Vereisten voor leidingwater: Waterleiding: 1/2 "waterdruk: 0,3 ~ 0,6 MPa

Omgevingstemperatuur: 5℃~+35℃, relatieve vochtigheid: ≤90% RH

Er mogen geen hoge concentraties componenten, corrosieve gassen en brandbare en explosieve atmosferen in de buurt zijn

AC380V±10%, 50HZ±1HZ, vijfdraadssysteem in drie fasen

Het gat voor de voedingskabel bevindt zich rechtsonder in de testkamer

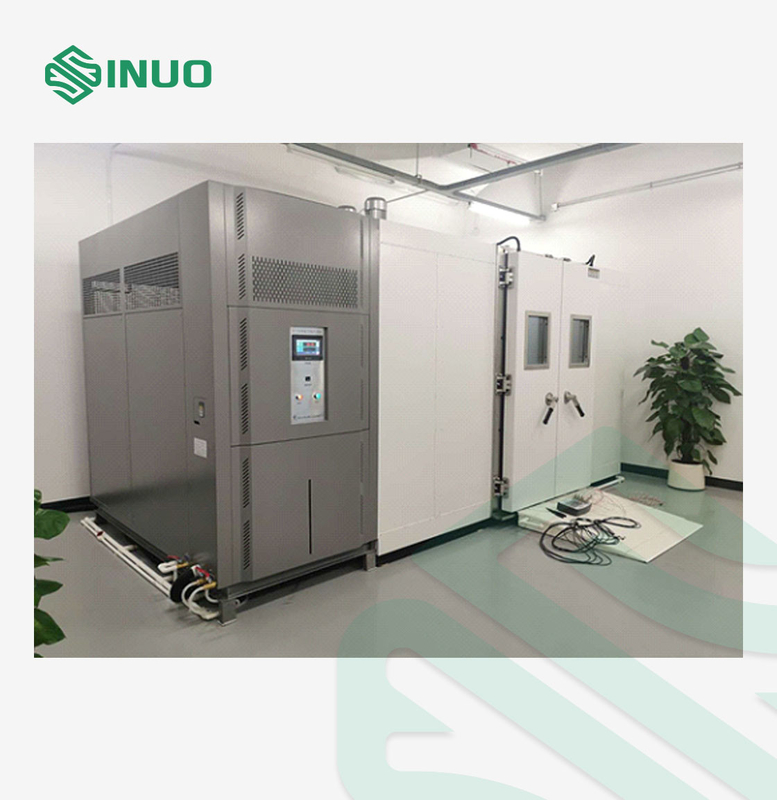

De testkamer en de koelunit zijn gesplitst uitgevoerd.Nadat de apparatuur op zijn plaats is geïnstalleerd, worden de koelleiding en het elektrische circuit aangesloten en gecontroleerd voordat de machine wordt gestart.

De controller maakt gebruik van een onafhankelijke schakelkast en wordt aan de rechterkant van het laboratorium geïnstalleerd.

De apparatuur heeft een gesplitst type en de koelunit en de elektrische schakelkast zijn aan de rechterkant van de apparatuur geïnstalleerd.

De verbinding tussen het kastlichaam en de unit maakt gebruik van een explosieveilige aansluitdoos en gegalvaniseerde stalen buis, en het verbindingsproces voldoet aan de relevante nationale normen voor explosiebestendig.

De binnenwand is gemaakt van1,2 mm SUS304 roestvrijstalen plaaten alle niet-afgedichte TIG's worden continu gelast om na langdurige tests geen lekkage te garanderen.

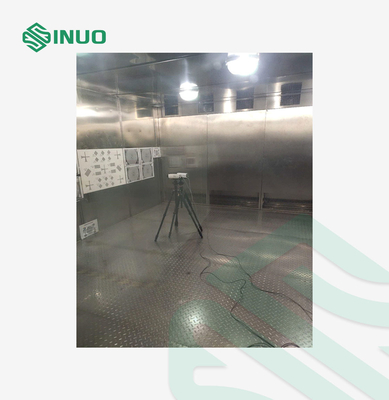

De bodemplaat is een antislipplaat met roestvrij staalpatroon met een draagvermogen van ≥300 kg/m2 (uniforme belasting).

De onderkant van de kistbodem is gedeeltelijk behandeld en verhard.Versterkte bodemstructuur.De thermische isolatieprestaties van de thermische isolatielaag van de vloer en de dooswand.De bovenplaat is consistent en aan de onderkant zijn afwateringssloten gereserveerd.

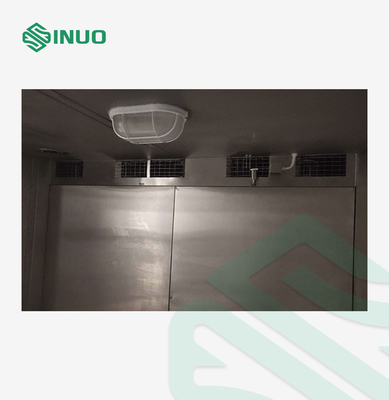

Het luchtkanaal bevindt zich achter de studio:

De explosieveilige motor is op de bovenkant van de doos geïnstalleerd, de aluminium centrifugaalventilatorwaaier is op de bovenkant van de testkast geïnstalleerd en de lucht wordt gelijkmatig door de luchtuitlaat van het slakkenhuis aangevoerd om aan de eisen van temperatuuruniformiteit te voldoen.

1. Plaats 2 gedeelde deuren, de grootte van de deuropening (800+800) B×2000Hmm

2. De deur is afgedicht met een dubbellaagse afdichtingsstrip van zacht siliconenrubber, bestand tegen hoge en lage temperaturen

3. Het roterende scharnier kan ervoor zorgen dat de deuropeningshoek ≥ 120 graden is

4. De binnenrand van de deur is voorzien van een verwarmingsband met constante temperatuur en het besturingssysteem schakelt de verwarmingsband automatisch in om te ontdooien op basis van de studiotemperatuur.

Op de poort zijn twee sets visuele observatievensters (400×500 mm) geïnstalleerd.Het observatievensterglas is gemaakt van meerlaags isolatieglas bedekt met een elektrische verwarmingsfilm.Het observatievenster heeft een hoge lichtdoorlatendheid, een goed warmte-isolerend effect en geen weerstandsdraad op het glasoppervlak.Observatie en andere voordelen: wanneer de studiotemperatuur lager is dan de omgevingstemperatuur, schakelt de bediening automatisch de ontwasemingsfunctie van het observatievenster in.

1. De motor gebruikt professionele motor: 0,75 kW, 6 sets IP55

2. Het ventilatorslakkenhuis is gemaakt van aluminium om vonken door wrijving tussen de waaier en het slakkenhuis te voorkomen;

3. Zowel de binnen- als de buitenbehuizing zijn voorzien van betrouwbare aardingsleidingen en het oppervlak van de apparatuur is besproeid met geleidende antistatische verf om ervoor te zorgen dat er zich geen statische elektriciteit kan ophopen op het oppervlak van de behuizing van de apparatuur.

4. De temperatuursensor (PT100) maakt gebruik van een explosieveilige sensor.

5. Het verwarmingsapparaat is een roestvrijstalen verwarmer zonder open vlam.

6. De bedrading van explosieveilige elektrische apparaten voldoet aan de nationale explosieveilige eisen.

7. Installeer een onafhankelijke oververhittingsbeveiliging, dat wil zeggen een uit twee delen bestaand temperatuurbeschermingsinstrument, om het gevaar van overschrijding van de temperatuur in de werkruimte te voorkomen.

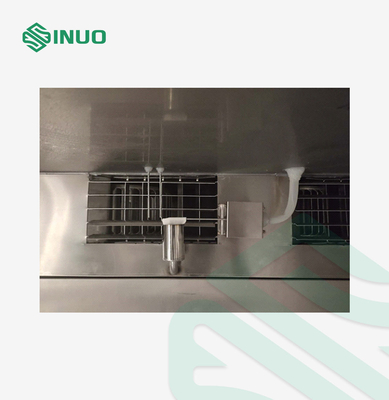

1. Verwarmingsdraadverwarmer van nikkel-chroomlegering

2. Regelmodus verwarming: contactloze aanpassing van de pulsbreedte met gelijke periode, SSR (solid state relay)

3. Verwarmingsvermogen: ≤12,0 kW

Het automatische wateraanvulapparaat wordt aangenomen.Nadat het kraanwater is aangesloten op een 1/2 "waterleiding, is het watertoevoerapparaat een internationaal bekend merk dat het water automatisch kan filteren en deïoniseren.

Gedemineraliseerd waterdebiet: 10L/u

Waterdruk: 0,1 ~ 0,25 MPa

Waterhardheid: ≤0,03mol/L (1,5 mg/L, berekend als CaCO3) m, de nationale norm voor bevochtigingswater, om het gedeïoniseerde water te leveren dat nodig is voor het bevochtigingsgedeelte van de apparatuur

Nieuwe koudemiddelen die voldoen aan de internationale eisen op het gebied van milieubescherming:

1. Hoge temperatuurklasse: R404A

2. Lage temperatuurklasse: R23

1. De hoofdconfiguratie van het koelsysteem maakt gebruik van geïmporteerde componenten uit Europa en de Verenigde Staten.Voor de specifieke configuratie, zie de hoofdconfiguratielijst van de apparatuur;

2. De roestvrijstalen gesoldeerde platenwarmtewisselaar van Danfoss wordt gebruikt als de verdampingscondensor van het cascadekoelsysteem, met een klein temperatuurverschil in warmteoverdracht, een hoge efficiëntie van de warmtewisseling en een compact uiterlijk;

3. Om te voorkomen dat het ontdooide water op de compressor vrij kan stromen, is onder de compressor een wateropvangbak geïnstalleerd, die centraal wordt opgevangen en afgevoerd;

4. Uitgerust met een manometer om de systeemdruk weer te geven, wat handig is voor de inspectie en het onderhoud van het koelsysteem

Om het geluid in het laboratorium te verminderen, wordt een uitgebreid schema van interne geluidsreductie van de unit en schokabsorptie van de compressor toegepast.

1. Compressordemping

1.1 Installeer schokabsorberende veren en rubberen kussentjes aan de onderkant van de compressor om de overdracht van compressortrillingen via de basis naar het frame van de unit te verminderen;

1.2 De aanzuig- en uitlaatleidingen van de compressor maken gebruik van metalen schokabsorberende slangen van het Amerikaanse Packless of het Italiaanse Castel om de trillingsoverdracht door de leidingen te verminderen.

1.3 De pijpleiding van het compressorproces maakt gebruik van schokabsorberende bochten en distale fixatie om resonantie te voorkomen

2. Geluiddemper in de unit;

De unitbehuizing is beplakt met geluidsabsorberend katoen.Omdat de binnenkant van de unit ventilatie en warmteafvoer nodig heeft, worden er, om de luchtoverdracht van geluid te verminderen, geluidsschotten met olie-absorberend geluidsabsorberend katoen geïnstalleerd bij de luchtinlaat en -uitlaat om de overdracht van geluidsgolven naar de kamer te verminderen door de ventilatiegaten.

1. Het verwarmingsapparaat is een explosieveilige gepantserde verwarmer

2. Het solid-state relais wordt gebruikt voor contactloze nuldoorgangsstart om de verwarming aan het werk te zetten, zonder contactvonken en geluid, en heeft een lange levensduur.

Met behulp van de Koreaanse "Sanyuan" TEIM 2700 kleuren-touchscreencontroller zijn de belangrijkste kenmerken als volgt:

1. 7-inch TFT-aanraakscherm met echte kleuren, de mens-machine-interface kan worden geselecteerd in het Chinees of Engels, en de menubedieningsmethode maakt het voor gebruikers gemakkelijk om de bedieningsmethode van de apparatuur onder de knie te krijgen;
2. Weergavenauwkeurigheid: temperatuur 0,1 ℃;tijd 0,1min
3. Er kunnen twee testmethoden worden geselecteerd: constante temperatuur (handmatige bediening) of programma (dwz automatische werking van een vooraf ingesteld programma)
4. De bediening van de apparatuur kent een hoge mate van automatisering.Stel de doeltemperatuur of vooraf ingestelde bedieningsprocedures van de apparatuur in.Nadat de bedieningsknop is geactiveerd, kan het systeem automatisch bepalen of de koelunit, verwarming of ventilator moet worden geopend.Collega's kunnen het verwarmingsvermogen automatisch aanpassen zonder overmatige gebruikershandelingen of monitoring, waardoor de ideale testprocescurve kan worden verkregen.
5. Met de vooraf ingestelde programmaloopfunctie kunnen gebruikers 1000 programmacurven vooraf instellen, elke curve kan maximaal 100 stappen worden ingesteld, 6 groepen kleine cycli en 10 verschillende programma's kunnen worden gekoppeld, en het programma kan worden opgehaald en opgeslagen voor de volgende test.kan direct gebeld worden.
6. Tijdens de test kunnen belangrijke referentieparameters zoals de huidige doeltemperatuur, de gemeten temperatuur, het verwarmingsvermogen, de looptijd en het programmaloopproces in realtime worden weergegeven.
7. Het kan temperatuurcurven en gegevens gedurende 600 dagen opslaan.
8. Fout-zelfdiagnosefunctie, wanneer de apparatuur uitvalt, zal deze automatisch alarmeren en de stroomtoevoer afsluiten.Collega's zullen het foutverschijnsel en een eenvoudige foutbeschrijving op de controller weergeven, en gebruikers kunnen eenvoudig de oorzaak van de fout vinden.

1. USB-gegevensregistratiefunctie:

2. U kunt elke U-schijf waar dan ook in het geschiedenisrecordbestand rechtstreeks plaatsen en bewerkingen zoals lezen en analyseren op de computer uitvoeren.

3. Krachtige pc-softwarefuncties, standaard 10M/100M Ethernet-interface, automatische IP-adresverwerving, netwerkidentificatie en eenvoudige bediening.

3.1.Host computer:

De hostcomputer is via een netwerkkabel rechtstreeks verbonden met een testbox

3.2 LAN:

Meerdere computers en meerdere UMC1000 Control Area LAN-verbindingen

3.3 WEBSERVER synchronisatie op afstand;

Bewaking op afstand kan worden uitgevoerd via de INTERNET NET-test.

1. Veiligheid van het personeel

1.1 lekkagebescherming

2. Veiligheid van apparatuur:

2.1 faseverlies van de voeding, fasefout, bescherming tegen spanningsinstabiliteit;

2.2 Stroombegrenzingsbeveiliging van de regellus

2.3 Beveiliging tegen overbelasting van de ventilatormotor

2.4 Beveiliging tegen overbelasting van compressorstroom

2.5 bescherming tegen oververhitting van de compressor

2.6 Hogedrukbeveiliging compressor

2.7 kortsluitbeveiliging verwarming

2.8 Bescherming tegen lekkage van apparatuur

2.9 Secundaire onafhankelijke beveiligingsfunctie tegen oververhitting

Temperatuur: 5℃~35℃

Relatieve vochtigheid: ≤85

Atmosferische druk: 80-106 kPa

Er is geen sterke trilling in de buurt;

Geen direct zonlicht of directe straling van andere warmtebronnen;

Geen sterke luchtstroom: wanneer de omgevingslucht gedwongen moet worden om te stromen, wordt er geen luchtstroom rechtstreeks naar de box geblazen;

Er is geen sterk elektromagnetisch veld in de buurt;

Er is geen hoge concentratie stof en bijtende stoffen in de buurt.

Spanning en frequentie: AC380V ± 10%, 50 Hz, driefasige vierdraads + beschermende aardedraad

Aardingsweerstand van beschermende aardedraad: De aardingsweerstand van beschermende aardedraad is minder dan 4Ω
