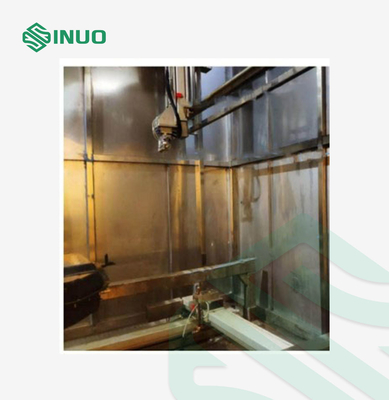

IPX9 Hoogtemperatuur- en drukwaterstraalsysteem SN4412C-F
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Sinuo |
| Certificering: | Calibration Certificate (Cost Additional) |
| Modelnummer: | SN4412C-F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Customized |
| Verpakking Details: | met een breedte van niet meer dan 15 mm |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1 reeksen/maand |
|
Gedetailleerde informatie |
|||
| Voldoet aan de norm: | IEC 60068 en IEC 60529 | Testkwaliteit: | Klasse IPX9 |
|---|---|---|---|
| Maximale gebruikersmonster: | 1500 × 1000 × 500 mm | Temperatuur van waterstraal: | RT ~ 80°C kan worden ingesteld |
| De druk van de straal: | 8000 ∼ 10000 Kpa | Nevelstroom: | 14·16L/min |
| Afstand tot monster: | 175 ± 25 mm | Neveltijd: | 30S/m2 |
| Hoog licht: | Hoogtemperatuurwaterstraalproefsysteem,IPX9 waterstraalproefsysteem |
||
Productomschrijving
IPX9 Hoogtemperatuur- en drukwaterstraalsysteem SN4412C-F

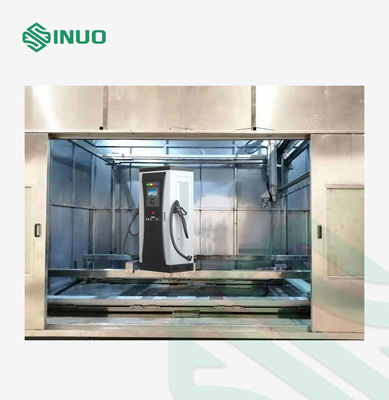

Naleving van normen en bepalingen voorEV-oplaadstapel IPX9 Hoogtemperatuur- en drukwaterstraalsysteem
De IPX9-open regenruimte SN4412C-F voldoet aan de standaardvereisten van IEC 60068:2022, IEC60529:2020 enz.
Technische parameter voorEV-oplaadstapel IPX9 Hoogtemperatuur- en drukwaterstraalsysteem
| De belangrijkste technische parameters | |
| Inwendige raamdimensie | Diepte 2000 × breedte 2500 × hoogte 4000 mm |
| Buitenafmeting van het frame | Diepte 2500 × breedte 45.000 × hoogte 4500 mm (glashut, afvoertank en grondtechnische gebruikers per gebruiker). |
| Maximale gebruikersmonster | Diepte 1500 × breedte 1000 × hoogte 500 mm, monstergewicht: 650 kg. |
| Bespuitingssysteem | Het bestaat uit een Italiaanse hogedruk- en hoogtemperatuurwaterpomp, een hogedruk- en hoogtemperatuurwaterdrukmeter,elektrische klep voor hoge druk en hoge temperatuur en hydraulische pijp voor hoge druk en hoge temperatuur. |
| Temperatuur van waterstraal | RT ~ 80°C kan worden ingesteld (RT is de omgevingstemperatuur) |
| Injectiehoek | Het sproeien kan het gehele oppervlak van het monster bedekken en de sproeihoek is loodrecht op het oppervlak van het monster. |
| De druk van de straal | 8000 ∼ 10000 Kpa |
| Bespuitingsstroom | 14·16L/min |
| Afstand van mondstuk tot monster | 175 ± 25 mm |
| Bespuittijd | 30S/m2 (configureerbaar) |
| Tijdcontrole uitvoeren | 1s ~ 9999h59min59s (instelbaar) |
| Ontvangeroppervlak | De bovenkant en zijkanten van het product |
| Waterstraaldrukmeter | De druk van het water kan worden weergegeven. |
| Controlesysteem | Het bedrijf heeft zelfstandig een touchscreen bedieningssysteem ontwikkeld |
| Verwarmingstank (incubator) | Eén |
| Voorbeeld vrachtwagen | 650 kg |
| Aantal sprinklerkoppen | 2 stuks, waarvan één op het bovenste oppervlak van het sproei-monster is gemonteerd; één is gemonteerd aan de zijkanten van het straalmonster rond het vlak; |
| Jet traject | Gebaseerd op het principe van een S-vormige baan wordt een vierrichtings servomotor gebruikt om een robotarm te ontwerpen om water aan vijf kanten te sproeien.De bespuitingstijd van 60S per m2 is de basisreferentietesttijd, en de voltooiingstijd van de gehele baan kan worden ingesteld, die kan worden ingesteld tussen 150 en 300S (5 m2).Het robotsysteem voltooit automatisch het testtraject voor ordelijk testenNa de test keerde de arm terug naar het oorspronkelijke punt van het apparaat. |
| Voorbeelden | 1 Gebruik een vorkheftruck om monsters te laden en lossen, klanten van vorkheftrucks (leveranciers om specificaties te verstrekken), 2 gebruik een vrachtwagen om monsters te tillen om naar de deur van de apparatuur te gaan,en dan vraag de handmatige monster truck om te duwen naar de test ruimteNa het sluiten van de deur, vraagt het systeem je om een formele test uit te voeren. |
| Zuiver waterstelsel | Voorziening van zuiver waterapparatuur van 50L/h voor het aanbieden van water voor verwarming, sproeiwaterrecycling. |
| Stroombron | AC380V driefasige vijfdraad, 50Hz vermogen: ongeveer 100KW (geen belasting); Maak een 120A luchtschakelaar apart, de luchtschakelaar moet bedradingsterminals hebben en de elektriciteitsleiding moet ≥50 vierkant zijn. |
| Water circuleert niet in het systeem |
1) De waterbron kan niet worden gerecycled (omdat de waterbron na de batterijtest vies is, wordt aanbevolen het gebruikte water in de rioolvaten te gooien). 2) Als de gebruiker overweegt om water te recyclen, moet hij vooraf het terugpoel maken en het poel schoonmaken; 3) Pipeline-gebruikers worden vooraf voorbereid; 4) Grootte van de watertank: diepte 2000 × breedte 1000 × hoogte 1000 mm. |
| Structurele materialen | |
| Deeltjes | 304 roestvrijstalen hydraulische buizen |
| Cisterne | met een breedte van niet meer dan 50 mm |
| Elektrische bedieningsapparatuur | Internationaal bekende merken zoals Schneider en Omron worden geselecteerd |
Technisch voordeelvoor EV-oplaadstapel IPX9 Hoogtemperatuur- en drukwaterstraalsysteem
Verwarmingssysteem
De verwarmingsdraad die in hoge frequentie wordt gebruikt is zeer belangrijk in dit systeem, de onjuiste materiaalkeuze van de verwarmingspijp, korte levensduur, gemakkelijk te produceren trechter kortsluiting fenomeen,Voor de gebruiker met hoge eisen is het uiterst ongemakkelijk en stressvolHet bedrijf heeft hiervoor het nieuwste nieuwe type keramische verwarmingsrek ontwikkeld, een keramisch materiaal dat bestand is tegen hoge temperaturen.goede isolatie, zal geen lekkage kortsluiting verschijnsel, het midden door de Duitse geïmporteerde verwarming draad, dikke draad diameter, hoge temperatuur weerstand, droge brandweerstand.De kwartsglasbuis wordt in het midden van de verwarmingsdraad geplaatst, en zijn belangrijke functie is om te voorkomen dat de verwarmingsdraad rood brandt, zacht en valt,en produceren de verwarmingsdraad en de binnenkast metalen contact resulterend in kortsluiting en andere fout verschijnselenDeze technologie is de eerste in China.
(Tankverwarmingspijp)
Uit Italië ingevoerde hoge temperatuur- en hogedrukwaterpompen
Elektronische stroommeter voor hoge temperatuur en hoge druk

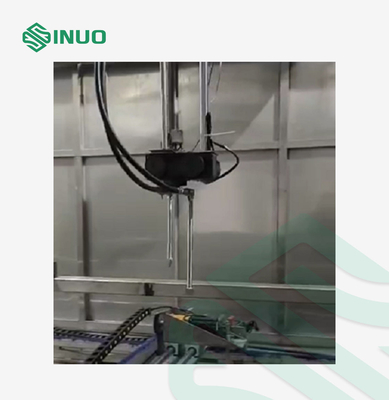

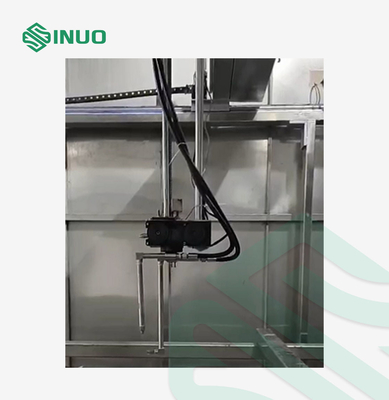

Mondstuk en monsterhouder
Meting van de waterdrukkalibratie
