Koeling: 3.5KW

Het verwarmen: 9KW

Bevochtiging: 9KW

Motor: 0.75KW*6=4.5W

Anderen: ≈1.5KW

Het totaal installeerde macht: Pmax≤27.5KW (behoudens definitief ontwerp)

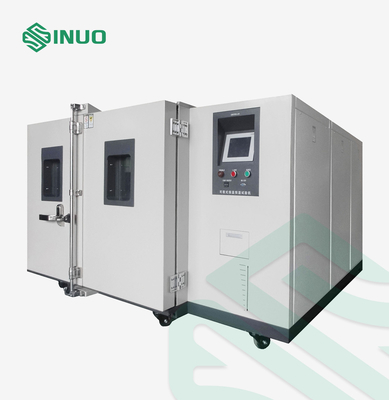

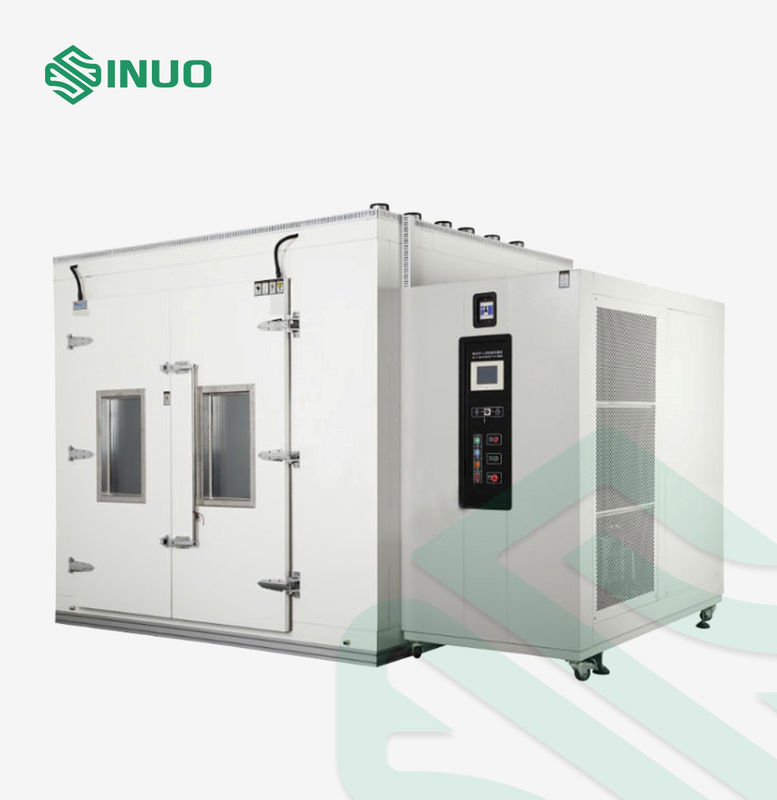

De testkamer en de koelingseenheid zijn van gespleten ontwerp. Nadat het materiaal op zijn plaats wordt geïnstalleerd, worden de koelingspijpleiding en de elektrokring verbonden en alvorens de machine te beginnen gecontroleerd;

Het controlemechanisme keurt een onafhankelijk controlekabinet goed en is geïnstalleerd op de rechterkant van het laboratorium.

Het materiaal keurt een gespleten type goed, en de koelingseenheid en het elektrocontrolekabinet zijn geïnstalleerd op de rechterkant van het materiaal.

De verbinding tussen het dooslichaam en de eenheid keurt explosiebestendige kabeldoos en gegalvaniseerde staalpijp goed, en het verbindingsproces is met de relevante nationale normen voor explosiebestendig in overeenstemming.

De luchtleiding wordt gevestigd achter de studio:

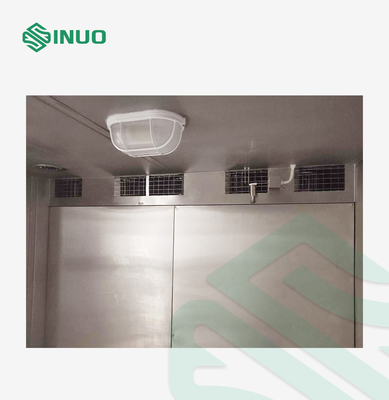

De explosiebestendige motor is geïnstalleerd op de bovenkant van de doos, is de drijvende kracht van de aluminium centrifugaalventilator geïnstalleerd op de bovenkant van de testdoos, en de lucht wordt gelijk geleverd door de luchtafzet van volute om aan de vereisten van temperatuuruniformiteit te voldoen.

1. Opstelling 2 gespleten deuren, de grootte van deur het openen (800+800) W×2500Hmm,

2. De deur wordt verzegeld met bestand zachte het silicone rubber verzegelende strook van de dubbel-laag hoge en lage temperatuur

3. De roterende scharnier kan de deur openingshoek ≥ verzekeren 120 graden

4. De binnenrand van de deur wordt geplaatst met een constante temperatuur het verwarmen riem, en het controlesysteem zet automatisch de het verwarmen riem volgens de studiotemperatuur te ontdooien aan.

Twee reeksen visuele observatievensters (500×600mm) zijn geïnstalleerd op de poort. Het observatieglazen venster wordt gemaakt van multi-layer isolerend die glas met elektrische het verwarmen film met een laag wordt bedekt. Het observatievenster heeft hoge lichte overbrenging, het goede effect van de hitteisolatie, en geen weerstandsdraad op de glasoppervlakte. De observatie en andere voordelen, wanneer de studiotemperatuur lager is dan de omgevingstemperatuur, de controle zetten automatisch de het ontwasemen functie van het observatievenster aan.

1. De motor keurt professionele motor goed: 0.75KW, 6 reeksen van IP55

2. De ventilator wordt volute gemaakt van aluminium om vonken wrijving tussen de drijvende kracht en volute te verhinderen;

3. Zowel worden de binnen als buitenomhulsels voorzien van betrouwbare aan de grond zettende lijnen, en de oppervlakte van het materiaal wordt bespoten met geleidende antistatische verf om ervoor te zorgen dat geen statische elektriciteit op de oppervlakte van het materiaalomhulsel kan accumuleren.

4. De temperatuursensor (PT100) keurt explosiebestendige sensor goed.

5. Het het verwarmen apparaat is een verwarmer van roestvrij staal zonder een open vlam.

6. De bedrading van explosiebestendige elektrische apparaten voldoet aan de nationale explosiebestendige vereisten.

7. Opstelling een onafhankelijke over--temperatuurbeschermer, d.w.z., een two-section instrument van de temperatuurbescherming, om het gevaar te verhinderen van het voorbijschieten van de temperatuur in de het werkruimte.

Er is een overgangsplaat met een helling bij de deur van de testruimte, die voor de teststeekproef geschikt is om de testruimte in te gaan en weg te gaan

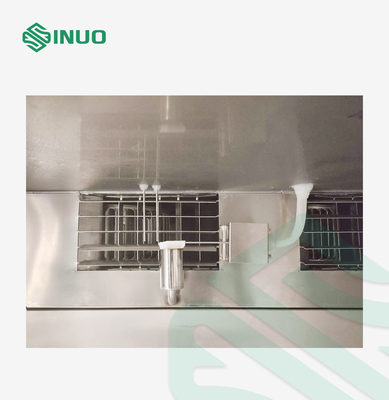

1. Nikkel-chromium legering het verwarmen draadverwarmer

2. De wijze van de verwarmercontrole: aanpassing van de de impulsbreedte van de niet-contact de gelijke periode, SSR (relais in vaste toestand)

3. Verwarmermacht: ≤9.0 kW

1. De externe afneembare methode van de boilerbevochtiging

2. Roestvrij staal gepantserde luchtbevochtiger

3. De wijze van de luchtbevochtigercontrole: aanpassing van de de impulsbreedte van de niet-contact de gelijke periode, SSR (relais in vaste toestand)

4. Het apparaat van de waterspiegelcontrole, luchtbevochtiger anti-droog brandend apparaat, het apparaat van de sedimentinzameling, het vloeibare venster van de niveauobservatie

5. Luchtbevochtigermacht: ≤9.0KW

Het automatische apparaat van de wateraanvulling wordt goedgekeurd. Na het verbinden van het leidingwater waterpijp aan van a1/2 is de“, het watervoorzieningsapparaat een internationaal beroemd merk, dat het water automatisch filtreren en kan deioniseren.

Gedemineraliseerde waterstroom: 10L/h

Waterdruk: 0.1~0.25Mpa

Waterhardheid: ≤0.03mol/L (1.5mg/L, als CaCO3 wordt berekend) m, de nationale norm voor bevochtigingswater, om het gedeioniseerde vereiste water voor het bevochtigingsdeel van het materiaal te verstrekken dat

Gebruikend het Koreaanse van het de kleurentouche screen van „Sanyuan“ TEIM 2700 controlemechanisme, zijn de hoofdlijnen als volgt:

1. 7-duim kan het ware de kleurentouche screen van TFT, de mens-machine interface in Chinees of het Engels worden geselecteerd, en de methode van de menuverrichting maakt het voor gebruikers gemakkelijk om de verrichtingsmethode van het materiaal te beheersen;
2. Vertoningsnauwkeurigheid: temperatuur 0.1℃; tijd 0.1min
3. Twee testmethodes kunnen worden geselecteerd: constante temperatuur (handverrichting) of programma (d.w.z., vooraf ingestelde programma automatische verrichting)
4. De materiaalverrichting heeft een hoge graad van automatisering. Plaats de doeltemperatuur of stel de procedures van de materiaalverrichting vooraf in. Nadat de verrichtingsknoop wordt geactiveerd, kan het systeem automatisch bepalen of om de de de koelingseenheid, verwarmer of ventilator te openen. De collega's kunnen de het verwarmen output zonder bovenmatige gebruikersverrichtingen automatisch aanpassen of controlerend, kan de ideale kromme van het testproces worden verkregen.
5. De vooraf ingestelde programma lopende functie verstrekt gebruikers om 1000 programmakrommen vooraf in te stellen, kan elke kromme opstelling zijn aan 100 stappen, 6 groepen kleine cycli, en 10 verschillende programma's kunnen worden verbonden, en het programma kan voor de volgende test worden teruggewonnen en worden opgeslagen. kan direct worden geroepen.
6. Tijdens de test, kunnen de belangrijke verwijzingsparameters zoals huidige doeltemperatuur, gemeten temperatuur, het verwarmen output, lopende tijd, en programma lopend proces in realtime worden getoond.
7. Het kan temperatuurkrommen en gegevens 600 dagen opslaan.
8. De functie van de foutenzelfdiagnose, wanneer het materiaal ontbreekt, zal het automatisch de voeding alarmeren en afsnijden. De collega's zullen het foutenfenomeen en de eenvoudige foutenbeschrijving op het controlemechanisme tonen, en de gebruikers kunnen de oorzaak volgens de fout gemakkelijk vinden.

1. USB-de functie van de gegevensopname:

2. U kunt om het even welke u-schijf overal direct opnemen in het dossier van het geschiedenisverslag, en handelingen zoals lezing en analyse van de computer uitvoeren.

3. De krachtige PC-software functioneert, standaard 10M/100M Ethernet interface, automatische IP-adresaanwinst, netwerkidentificatie, en gemakkelijke controle.

3.1. Hostcomputer:

De hostcomputer wordt direct aangesloten aan een testdoos door een netwerkkabel

3.2, LAN:

Veelvoudige computers en veelvoudige UMC1000-LAN van het controlegebied verbindingen

3.3, de verre synchronisatie van de WEBserver;

De verre controle kan door de NETTO test van INTERNET worden uitgevoerd.

1. Personeelsveiligheid

1.1, lekkagebescherming

2. Materiaalveiligheid:

2.1, het verlies van de voedingfase, fasefout, de bescherming van de voltageinstabiliteit;

2.2. De stroom die van de controlelijn bescherming beperken

2.3. De overbelastingsbescherming van de ventilatormotor

2.4. Bescherming van de compressor de huidige overbelasting

2.5, compressor het oververhitten bescherming

2.6. De bescherming van de compressorhoge druk

2.7, de bescherming van de verwarmerkortsluiting

2.8. De bescherming van de materiaallekkage

2.9. De secundaire onafhankelijke functie van de over--temperatuurbescherming
