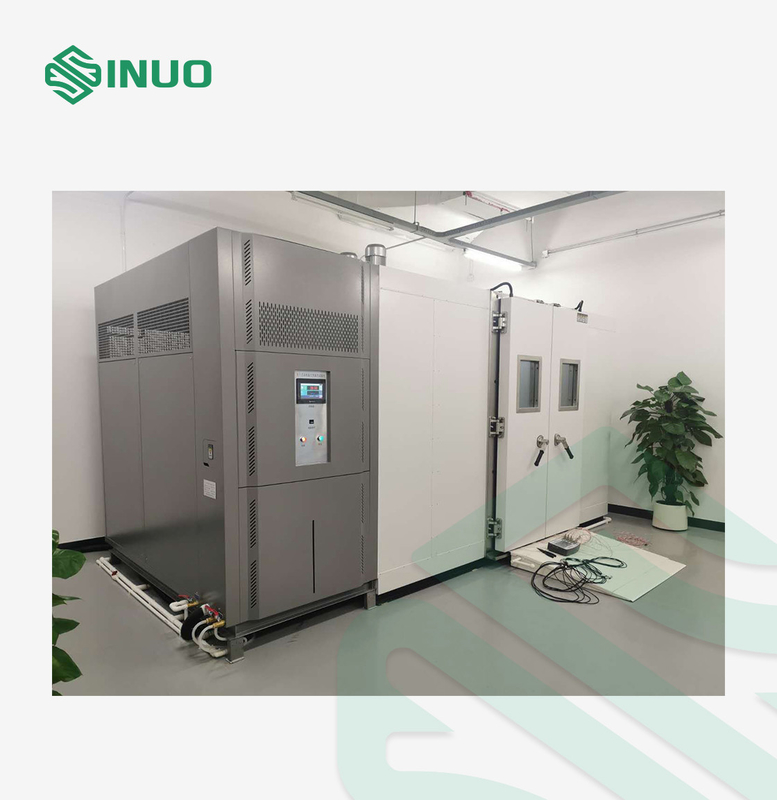

27m Gang ³ in Milieu Walk-in de Temperatuurzaal van de Testkamer

A) Test en opslag van steekproeven van brandbaar, explosief en vluchtige stoffen

B) Test van corrosieve substantiesteekproeven, test en opslag van biologische monsters

C) Test en opslag van sterke elektromagnetische emissie bronsteekproeven

Ongeveer W5700 mm*D5000 mm*H3200 mm (exclusief eenheidsgrootte)

Herinnering: Verwijs gelieve naar het definitieve ontwerp en de drie meningen voor de externe dimensies te bevestigen

Iec60068-2-1: 2007 „Milieu testen-Deel 2-1: Test-test A: Koude, IDT“

Iec60068-2: 2007 „Milieu testen-Deel 2-1: De b-Droge hitte van de teststest, IDT“

Iec60068-2-78: 2012 „Milieu testen-Deel 2-78: Test-test Cabine: Vochtige hitte, regelmatige staat, IDT“

Iec60068-2-30: 2005 „Milieu testen-Deel 2-30: Test-test Db: Vochtige cyclische hitte, (12h+12h-cyclus), IDT“

PS: Standaardvochtigheid 20%~95%HR

Hoeveelheid: 2

Plaats: Op de deur van de testruimte (of de plaats door de klant wordt aangewezen die)

Vorm: vacuüm versterkt glas met 3 lagen met ingebouwd anti-fogging het verwarmen element

Een gat met een diameter van φ100mm op de muur van de linkerkantkamer en tegelijkertijd uitgerust met een rubberisolatiestop en een rubberdekking.

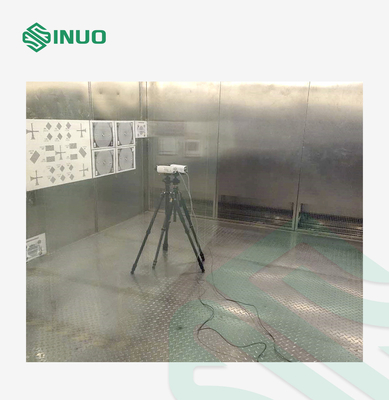

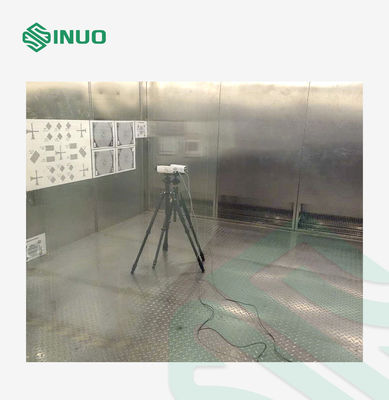

De vloer keurt een 4.0mm roestvrij staal antislipontwerp goed om personeel worden verwond tijdens interne verrichtingen te verhinderen.

De vloer wordt ontworpen met een drainagetank,

en de testkamer heeft binnen geen water na het eind van test op hoge temperatuur en vochtigheids

De voetkop van de elektrische doos keurt het stootkussen van het kiezelzuurgel goed om schok te absorberen en het compressor en koperpijplassen te beschermen

Conventionele constante vochtigheidsmethode: Wanneer de daadwerkelijke temperatuur de vastgestelde temperatuur bereikt, blijft de het koelen van de compressor capaciteit onveranderd, en de verwarmingsmethode wordt gebruikt om de het koelen van de compressor te compenseren capaciteit om temperatuurevenwicht in de doos te bereiken.

Koude saldomethode: Wanneer de daadwerkelijke temperatuur de vastgestelde waarde bereikt, wordt de koude output van de solenoïdeklep gecontroleerd door het controlemechanisme PID, en de temperatuur in de doos is evenwichtig door de gecontroleerde koeloutput. Vergeleken met de conventionele constante vochtigheidsmethode, wordt de het verwarmen output verminderd om de gehele die eenheid met de conventionele methode wordt vergeleken te maken, kan het materiaal 40%-energie bereiken - besparing

Met temperatuur en umiditymetingssensor en controlemechanisme

PT100 de sensor van de platinaweerstand

De originele ingevoerde Duitse semi-hermetic compressor van Bitzer.

2 reeksen 6HP-compressoren

Niet-fluor milieubescherming HFC404A (Honeywell) en het koelmiddel van Dupont R23

Hoog rendementshell en buistype (waterkoeling)

Uitgerust met koelwatertoren (bekend merk) en pijpleiding

Hoog rendementmulti-section vinevaporator met hydrofiel membraan (dik gemaakte vin)

Emerson AW

De Klep van de Danfoss Thermische Uitbreiding

Japan Saginomiya en Danfoss

Alle producten van uitstekende kwaliteit van het eerste internationale die merk (op het recht wordt voorgesteld: drogende filter)

Het bevriezen en het ontwateren door het koelingssysteem (de lucht in de doospassen door de evaporator onder de temperatuur van het dauwpunt, en het water worden gestort).

*Choose zijn de evaporatorvinnen met hydrofiele membraanbehandeling, betere ontvochtigingsprestaties, omdat de waterspanning van de hydrofiele vinnen van het membraanaluminium klein is, de waterdruppeltjes van luchtcondensatie gemakkelijk weg uit te glijden, en het is niet gemakkelijk om obstructieve waterbruggen in het vinhiaat te produceren. Daardoor zeer verbeterend de ontvochtigingsefficiency!

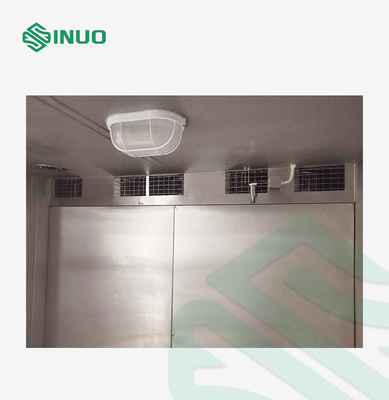

Roestvrij staal wordt finned nikkel-chromium legering elektrische het verwarmen buis, het verwarmen de adhesieontwerp van buis anti-MC, verwarmerverbinding, hittebestendige draad gebruikt, wordt de verwarmer geplaatst in de doorgevende luchtleiding op de bovenkant van de doos, en de vuurvaste en warmteisolerende materialen worden toegevoegd rond het

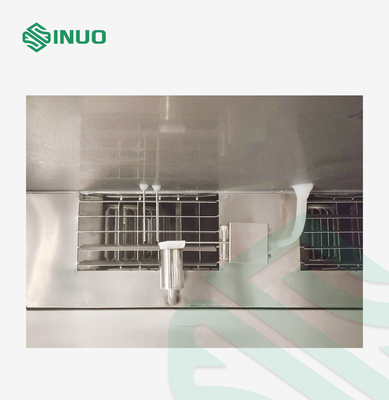

A) De bevochtigingscilinder (boilermethode) wordt gebruikt voor bevochtiging, die sneller is dan de traditionele oppervlaktebevochtiging (water pantype) en heeft hogere controlenauwkeurigheid.

In de doos

Het zal onzuiverheids geen verontreiniging zoals schaal produceren, heeft goede laag-vochtigheidsprestaties, en is gemakkelijk schoon te maken.

B) De bevochtigingsbuis keurt al naadloos omhulsel goed van roestvrij staal, is de isolatieweerstand groter dan 50MΩ, en heeft een controlemechanisme van de droog-brandwondpreventie

C) De bevochtigingscilinder wordt gemaakt van roestvrij staal en heeft een venster van de waterspiegelobservatie.

D) Lage temperatuur met droge lucht

De niet-contactcontrole het outputsignaal van het controlemechanisme bereikt hoge precisie door SSR-relais in vaste toestand

De controle van de niet-contactschakelaar

De belangrijkste onderdelen van de controlekring zijn allen de merken van uitstekende kwaliteit

1. (Onafhankelijke) de over--temperatuurbescherming van het testproduct

2. Zonder de schakelaar van de zekeringsbescherming

3. De beschermingsschakelaar van de verwarmer over--temperatuur

4. De compressor is overbelast en oververhit

5. Compressor hoge en lagedrukbescherming

6. De beschermingsapparaat van de systeemte sterke intensiteit

7. De controlemechanismezelfdiagnoses de fout en de vertoningen het

8. Het koelen de waterdruk is te lage bescherming

9. De lekkagebescherming, kortsluitingbescherming, verkeerde fase/van het faseverlies bescherming, de bescherming van de ventilatoroverbelasting, onafhankelijk over temperatuurbescherming, de bescherming van het watertekort, water sneed bescherming, verrichtingsaanwijzing, correct en licht alarm, automatische macht na alarm, enz. af

1. Omgevingstemperatuur: -5℃~+28℃;

2. Relatieve vochtigheid: ≤85%RH;

3. Luchtdruk: 80kPa~106kPa

4. Geen sterke trilling rond

5. Materiaalvoeding: (merk op dat de testvoeding niet inbegrepen is)

5.1 verbind met voeding 380V AC (±10%), draad in drie stadia + beschermende gronddraad, die weerstand ≤ 4Ω aan de grond zetten;

5.2 totale macht: ongeveer 30KW

5.3 maximum werkende stroom: ongeveer 70A
