IEC 60884-1:2022 Mechanische Sterkte Testapparaat voor Meerdere Draagbare Stopcontacten

IEC 60884-1:2022 Apparatuur voor Mechanische Sterkte Test van Meerdere Draagbare Stopcontacten

Productoverzicht

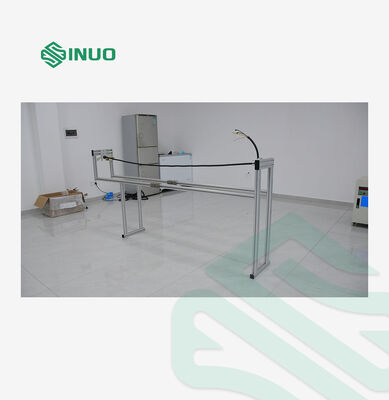

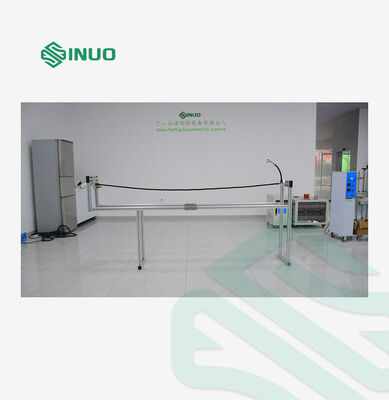

De Apparatuur voor Mechanische Sterkte Test van Meerdere Draagbare Stopcontacten is ontworpen om de mechanische sterkte van hersluitbare stekkers en voertuigconnectoren met flexibele kabels te evalueren. Het ondersteunt mechanische testprocedures gespecificeerd in relevante IEC-normen voor elektrische accessoires en EV-laadconnectoren.

Tijdens het testen wordt het monster vanaf een gespecificeerde hoogte losgelaten en op een betonnen vloer laten vallen. Herhaalde impacts, gecombineerd met 45° kabelrotatie tussen opeenvolgende vallen, helpen bij het beoordelen van de mechanische integriteit en weerstand tegen schade van het monster onder de voorgeschreven testomstandigheden.

Met twee instelbare testhoogtes van 750 mm en 1.000 mm ondersteunt deze apparatuur verschillende testconfiguraties voor toepasselijke IEC 60884-1 en IEC 62196 vereisten. Het is geschikt voor elektrische veiligheidslaboratoria, fabrikanten van EV-laadconnectoren en kwaliteitsinspectiefaciliteiten.

Belangrijkste Kenmerken

• Multi-standaard toepassing: Ontworpen voor relevante mechanische sterkte testprocedures gespecificeerd in IEC 60884-1 en IEC 62196.

• Instelbare testhoogte: Ondersteunt valhoogtes van 750 mm en 1.000 mm.

• Gecontroleerde kabeloriëntatie: Maakt 45° rotatie van de flexibele kabel op zijn bevestigingspunt mogelijk tussen opeenvolgende vallen.

• Herhaalde impacttest: Ondersteunt een testreeks van acht vallen volgens de toepasselijke testprocedure.

• Testen op betonnen vloer: Maakt beoordeling van de integriteit van het monster na herhaalde impacts mogelijk.

• Gebruik in laboratoria en kwaliteitscontrole: Geschikt voor fabrikanten van elektrische accessoires, producenten van EV-connectoren en producttestlaboratoria.

Testprincipe

IEC 60884-1 Testmethode

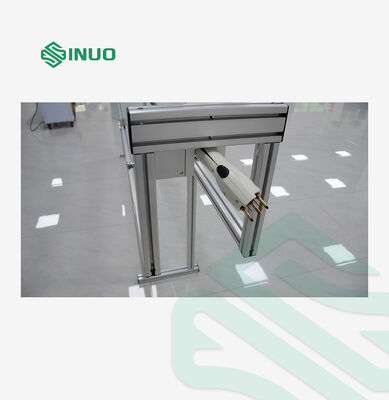

Het monster wordt vastgehouden met de flexibele kabel horizontaal, met het vrije uiteinde bevestigd aan een bevestigingspunt 750 mm boven de vloer. Het monster wordt vervolgens losgelaten en op een betonnen vloer laten vallen.

De procedure wordt acht keer herhaald. Na elke val wordt de kabel 45° gedraaid op het bevestigingspunt. Na voltooiing wordt het monster geïnspecteerd op schade, losse componenten of losgeraakte onderdelen in overeenstemming met de toepasselijke acceptatiecriteria.

IEC 62196 Testmethode

De flexibele kabel, samen met een extra touw of een andere geschikte flexibele verlenging indien nodig, wordt aan een muur 1.000 mm boven de vloer bevestigd. De gecombineerde lengte is 2,25 m, zoals gespecificeerd in de geleverde testprocedure.

Het monster wordt gepositioneerd met de kabel horizontaal en losgelaten om op een betonnen vloer te vallen. De test wordt acht keer herhaald, waarbij de kabel 45° wordt gedraaid op zijn bevestigingspunt tussen opeenvolgende vallen.

Het monster wordt vervolgens geïnspecteerd volgens de toepasselijke vereisten van de relevante IEC 62196-norm.

Technische Parameters:

1. De valhoogte: 1000 mm en 750 mm, instelbaar.

2. Aantal vallen: 8

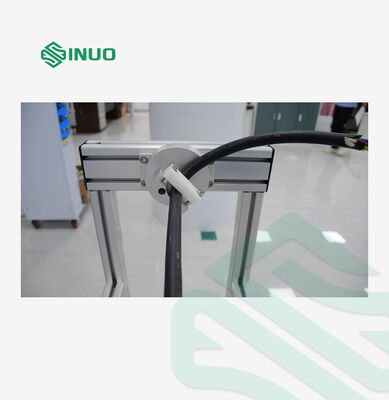

3. Roteerapparaat: 45°, kan in alle richtingen worden gedraaid.

4. Afmetingen: L*B*H 2443*360*1132 mm
