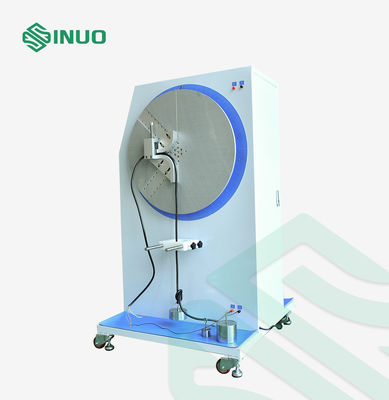

Tinsel Cord Bending and Snatch Test Equipment ∙ IEC 60227 voor afgewerkte & PVC-geïsoleerde kabels

Tinsel Cord Bending and Snatch Test Equipment ∙ IEC 60227 voor afgewerkte & PVC-geïsoleerde kabels

Merknaam: Sinuo
Modelnummer: SN1112D
MOQ: 1
Prijs: Customized
Betalingsvoorwaarden: T/T
Toeleveringsvermogen: 30 sets/maand
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
Calibration Certificate(Cost Additional)
Standaard:
IEC 60227-1
Ruk Lading weg:
500g
Buigsnelheid:
0‑65 tpm
Buigbelasting:
500g-100N
Rijmodus:
motor aangedreven
Proefartikel:
Buig- en ruktest
Verpakking Details:
Multiplex kast
Levering vermogen:
30 sets/maand
Markeren:

Testapparatuur voor het buigen van een lintelstreng

,

PVC-geïsoleerde kabelschraptester

,

IEC 60227 kabelproefapparatuur

Productbeschrijving

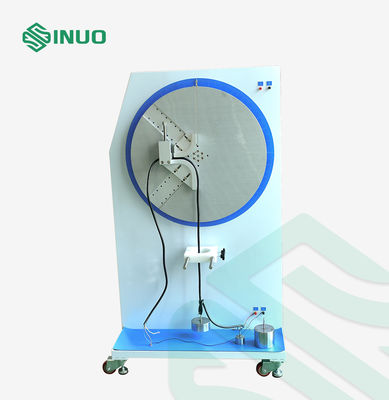

Tinsel Cord Bending and Snatch Test Equipment ∙ IEC 60227 voor afgewerkte & PVC-geïsoleerde kabels

Productinformatie:

De Tinsel Cord Bending and Snatch Test Equipment is ontworpen en vervaardigd volgens de standaardvoorschriften van IEC 60227-1 clausule 5.6.3.2, 5.6.3.3; IEC 60227-2 punt 3.2, 3.3; enz.

Het wordt gebruikt om de buigweerstand van afgewerkte kabels en PVC-geïsoleerde kabels te testen en ook om de gebroken draagkern van PVC-geïsoleerde kabels te testen om hun betrouwbaarheid te verifiëren.

Buigproef: een kabelmonster van de juiste lengte wordt in het apparaat bevestigd zoals afgebeeld op figuur 2 en geladen met een gewicht van 0,5 kg.1A wordt door de geleiders geleid.

Het monster wordt naar voren en achteruit gebogen in een richting loodrecht op het vlak van de assen van de geleiders, waarbij de twee uiterste posities aan beide zijden van de verticale een hoek van 90° vormen..

Een buiging is een beweging van 180° met de test, die wordt herhaald met twee extra monsters, die beide dan aan de herhaalde test voldoen.

Snatch-test: een kabelmonster van passende lengte wordt aan één uiteinde bevestigd aan een stijve steun en een gewicht van 0,5 kg wordt aan het monster 0 bevestigd.5 m onder het bevestigingspunt- een stroom van ongeveer 0,1 A wordt door de geleiders geleid; het gewicht wordt vijfmaal tot het bevestigingspunt verhoogd en verlaagd;

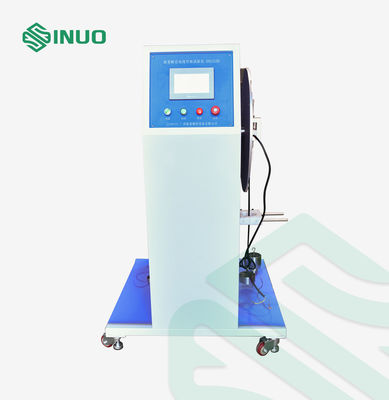

Tinsel Cord Bending and Snatch Test Equipment ∙ IEC 60227 voor afgewerkte & PVC-geïsoleerde kabels

Technische parameters:

Toegepaste norm IEC 60227-1
Toegepaste clausule 5.6.3.2
Teststation voor buigen Gebruik tot 40 mm~130 mm per groep
Teststation voor het wegrukken Gebruik tot 160 mm~500 mm per groep
Aandrijving Motor aangedreven
Controlemethode PLC-besturing, aanraakschermwerking
Buighoek Positieve en negatieve richting: 0-360°, touchscreen vooraf ingesteld
Radius van het buigstuk R2,5 mm, R80 mm, R120 mm, R200 mm
Buigtijd 0 ̊ 65 rpm, kan vooraf worden ingesteld
Buigtijden 0999999, zes-cijferig geheugen vooraf ingesteld nummer
Buigbelasting 500 g, 50 N, 75 N, 100 N
Snatch tijden 0999999, zes-cijferig geheugen vooraf ingesteld nummer
Snatch load 500 g
Laadstroom 100mA±10mA

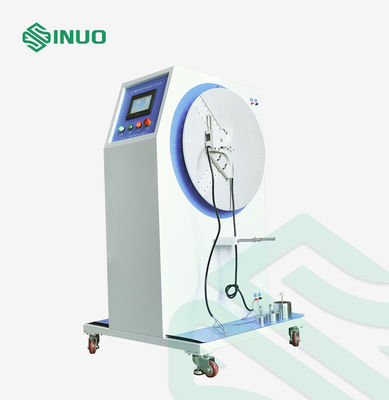

Tinsel Cord Bending and Snatch Test Equipment ∙ IEC 60227 voor afgewerkte & PVC-geïsoleerde kabels
