IEC 62196-1 EV-toetsapparaat voor de controle van trekkracht en vergrendeling

IEC 62196-1 EV-toetsapparaat voor de controle van trekkracht en vergrendeling

Merknaam: Sinuo
Modelnummer: SNQC1013
MOQ: 1
Prijs: Customized
Betalingsvoorwaarden: T/T
Toeleveringsvermogen: 10 SETS PER MAAND
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
Calibration Certificate (Cost Additional)
Toegepaste standaard:
IEC 62196-1 Clausule 14.1.5, 14.1.6
Toegepaste Lijst:
Lijst 5
Bedieningsmethode:
Handmatige werking
Gewichtsconfiguratie:
165-750N
Stekkers testen:
Aangepast
Teststation:
Enkel station
Verpakking Details:
Multiplex kast
Levering vermogen:
10 SETS PER MAAND
Markeren:

IEC 62196-1 EV-toetser voor trekkracht

,

Toetsapparaat voor de verificatie van EV-sloten

,

elektrische voertuigtestapparatuur met garantie

Productbeschrijving

IEC 62196-1 EV Uittrek- en Vergrendelingsverificatie Testapparaat

Productinformatie:

Het Uittrek- en Vergrendelingsverificatie Testapparaat is ontworpen voor mechanische tests van EV-stopcontacten en voertuigconnectoren met vergrendelings- of borgingsmechanismen. Het verifieert de benodigde uittrek-kracht om een teststekker te verwijderen en controleert de prestaties van het vergrendelingsmechanisme.

Het apparaat voldoet aan de relevante testmethoden van IEC 62196-1:2025 Clausule 14.1.5, 14.1.6, Figuren 13 en 14, en IEC 62196-3:2026 Clausule 14. Het maakt gebruik van een specifieke fixture, klemsysteem, hoofdgewichten en aanvullende gewichten om een stabiele en herhaalbare krachttoepassing te garanderen.

Het is geschikt voor fabrikanten van EV-laadconnectoren, EVSE-laboratoria, certificeringsinstanties en elektrische veiligheidstestlaboratoria.

Belangrijkste Kenmerken:

  • Ontworpen voor mechanische tests van EV-stopcontacten en voertuigconnectoren
  • Ondersteunt verificatie van uittrek-kracht en testen van vergrendelingsmechanismen
  • Toepasbaar op IEC 62196-1:2025 en IEC 62196-3:2026
  • Testconfiguratie gebaseerd op IEC 62196-1 Figuren 13 en 14
  • Verticale uittrekrichting voor gecontroleerde krachttoepassing
  • Tegengewichtsysteem voor gemakkelijke bediening
  • Specifieke fixture voor monsterbevestiging en -klemming
  • Hoofd- en aanvullende gewichten inbegrepen voor testkrachttoepassing
  • Geschikt voor fabrikanten van EV-laadapparatuur en elektrische veiligheidslaboratoria
  • Compatibel met apart aan te schaffen, conform de normen zijnde teststekkers

Technische Vereisten:

A. Uittrek-kracht

Het geschakelde EV-stopcontact of de geschakelde voertuigconnector met interlock wordt bevestigd aan de ondersteuning van het apparaat zoals getoond in Figuur 13 van IEC62196-1:2025, zodanig dat de scheidingsas verticaal is en de beweging van het koppelingsaccessoire naar beneden gericht is.

De uittrek-kracht van het stopcontact moet voldoen aan de vereisten van de volgende tabel. De gewichten zijn inbegrepen.

IEC 62196-1 EV-toetsapparaat voor de controle van trekkracht en vergrendeling

B. Structurele kenmerken

B.1 Apparaat voor het controleren van de uittrek-kracht:

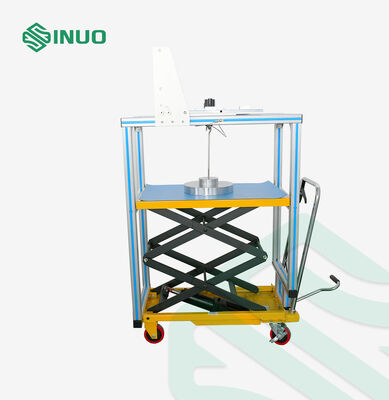

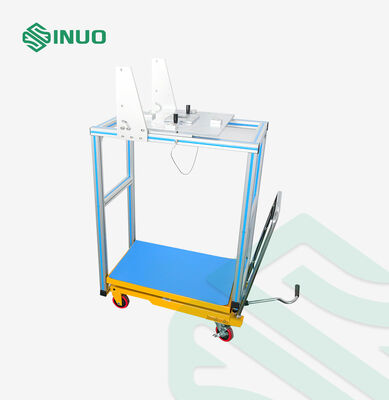

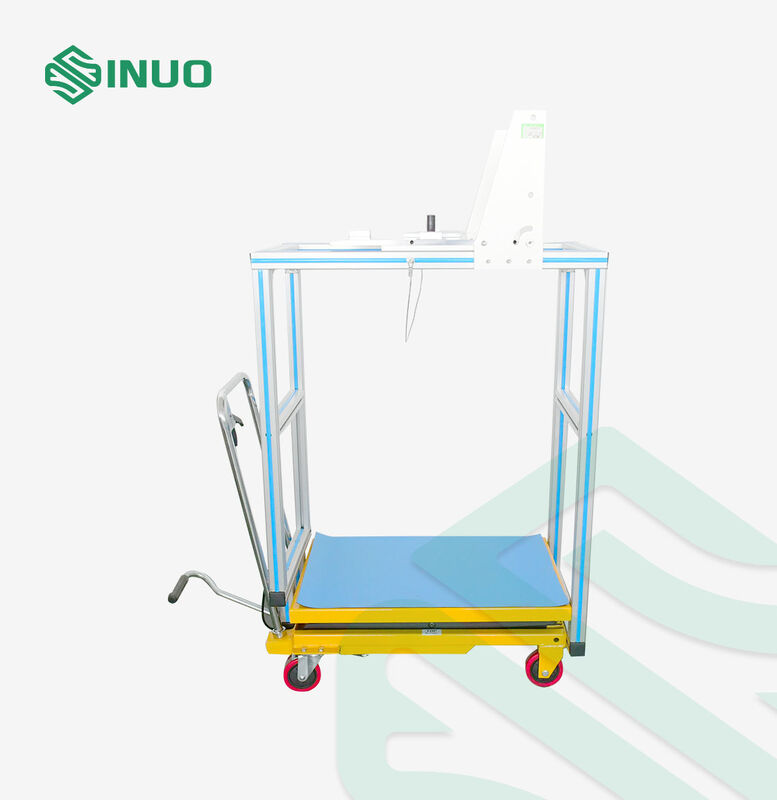

Dit apparaat bestaat voornamelijk uit de installatie-fixture, het klemapparaat, hoofdgewicht, aanvullend gewicht en de teststekker. Op basis van ervaring is de trek-klem vervangen door een tegengewicht, is de gewichtshaak direct verbonden met de teststekker en is de fixture voor het vasthouden van het monster geconfigureerd. De specifieke vorm is weergegeven in figuur 1.

IEC 62196-1 EV-toetsapparaat voor de controle van trekkracht en vergrendeling

IEC 62196-1 EV-toetsapparaat voor de controle van trekkracht en vergrendeling

IEC 62196-1 EV-toetsapparaat voor de controle van trekkracht en vergrendeling

Figuur 1

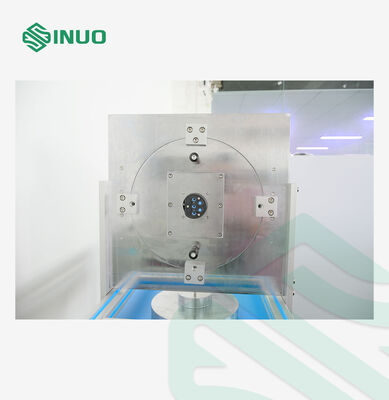

B.2 Verificatie van het vergrendelingsmechanisme:

IEC 62196-1 EV-toetsapparaat voor de controle van trekkracht en vergrendeling

IEC 62196-1 EV-toetsapparaat voor de controle van trekkracht en vergrendeling IEC 62196-1 EV-toetsapparaat voor de controle van trekkracht en vergrendeling

D. Teststekkers

De teststekker, volgens de relevante standaardbladen, moet fijn geslepen contacten van gehard staal hebben, met een oppervlakteruwheid van niet meer dan 0,8 µm over hun actieve lengte en op de nominale afstanden geplaatst, met een tolerantie van ±0,05 mm.

De afmeting van de stekkercontacten of de afstand tussen de contactoppervlakken voor andere typen stekkercontacten moet in overeenstemming zijn met de minimale afmeting(en) gegeven in de relevante standaardbladen, met een tolerantie van +0,010mm

De teststekkers zijn niet inbegrepen in dit testapparaat, gebruik alstublieft de teststekkers die de klant al apart heeft besteld zoals hieronder:

Tabel 3

Nr.: Standaard Figuur Nr.: Naam AANT.
1 IEC62196-2/Ed.3/CDV © IEC(E) STANDAARD BLAD 2-Ilf blad 1 Test-VOERTUIG INLET:  63 A, 480 V DRIEFASEN OF 70 A, 250 V EENFASE 1
2 IEC62196-3/Ed.2/CDV © IEC(E) STANDAARD BLAD 3-Iva VOERTUIG INLETMODI 2, 3 EN 4 Blad 2 Test VOERTUIG INLET   1

Voor Figuur 13 Test
IEC 62196-1 EV-toetsapparaat voor de controle van trekkracht en vergrendeling


Voor Figuur 14 Test

IEC 62196-1 EV-toetsapparaat voor de controle van trekkracht en vergrendeling
