IEC 62196-3 EV-oplaadgeweer-aftrekkrachtmeter voor EV-aansluitingstest

IEC 62196-3 EV Laadpistool Uittrek Kracht Tester voor EV Connector Insteek Test

Productoverzicht

Het SNQC1013A uittrek kracht testapparaat voldoet aan IEC 62196-3:2026 clausule 16.16, speciaal ontwikkeld voor de verificatie van de insteek- en uittrek krachtprestaties van EV laadinterfaces.

Het ontwerp van de EV laadinterface vereist een gemakkelijke bediening van het laadpistool. Deze testapparatuur verifieert of de maximale insteek kracht bij het inpluggen van het laadpistool in de voertuigbus voldoet aan de gespecificeerde limieten van de norm.

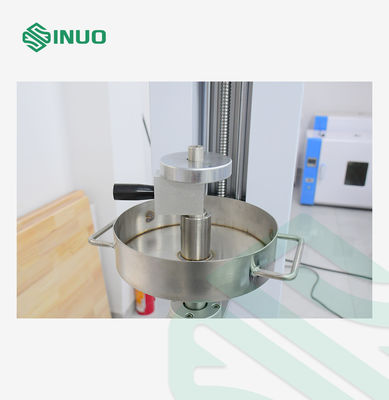

Tijdens de insteek kracht test: monteer het laadpistool verticaal naar beneden, plaats de door de norm gespecificeerde hoofdgewicht assemblage op het laadpistool. Laat het hulpgewicht van 0,8 kg vallen vanaf 5 cm hoogte en laat het de hoofdgewicht assemblage raken. Na de impact moet het laadpistool volledig in de bus grijpen en de vereiste contactpositie bereiken.

Veel gebruikt voor AC & DC EV laadpistool bus insteek kracht test, EV laadconnector mechanische prestatie laboratorium test, IEC 62196 laadinterface conformiteitstesten, kwaliteitsinspectielaboratoria voor nieuwe energie auto-onderdelen.

Werkingsprincipe

Deze tester simuleert de werkelijke bedrijfsomstandigheden van het inpluggen van een EV laadpistool. Door een statische hoofdgewicht belasting toe te passen plus een impact belasting van een vallend hulpgewicht, reproduceert het het werkelijke insteekscenario van de laadpistool en bus assemblage. Real-time krachtwaarde monitoring registreert de insteek kracht om te beoordelen of de laadconnector volledig kan worden geplaatst onder standaard belastingsomstandigheden, ter verificatie van de rationaliteit van de mechanische structuur van de laadinterface.

Technische parameters:

Productkenmerken

1. Naleving van normen: Volgt volledig IEC 62196-3:2026 clausule 16.16, voldoet aan de certificatietestvereisten voor de insteek kracht van EV laadconnectoren.

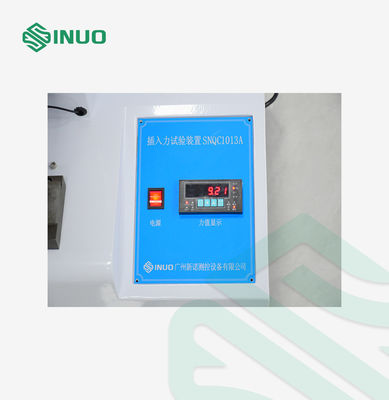

2. Real-time Kracht Monitoring: Gebruikt een puls druksensor in combinatie met een display instrument, visuele en directe aflezing van krachtgegevens.
3. Precisie Positioneringsstructuur: Uitgerust met precisie schuif en lange lineaire lager, zorgt voor stabiele initiële positionering tijdens de insteek test.
4. Verstelbare Laadpistool Klem: Klemhendel ontwerp, hoek verstelbaar, houdt de pistoolkop verticaal naar beneden tijdens het testen.
5. Flexibele Gewicht Combinatie: Geconfigureerde standaard hoofdgewichten voor AC/DC laadpistolen, gecombineerd met 10 kg stalen ballen voor fijne gewichtsaanpassing om te voldoen aan verschillende testvereisten.
6. Handmatig Besturingssysteem: Handmatig heffen, handmatig laten vallen van hulpgewicht, eenvoudige bediening, lage faalkans, geschikt voor routine conformiteitstesten in laboratoria.
