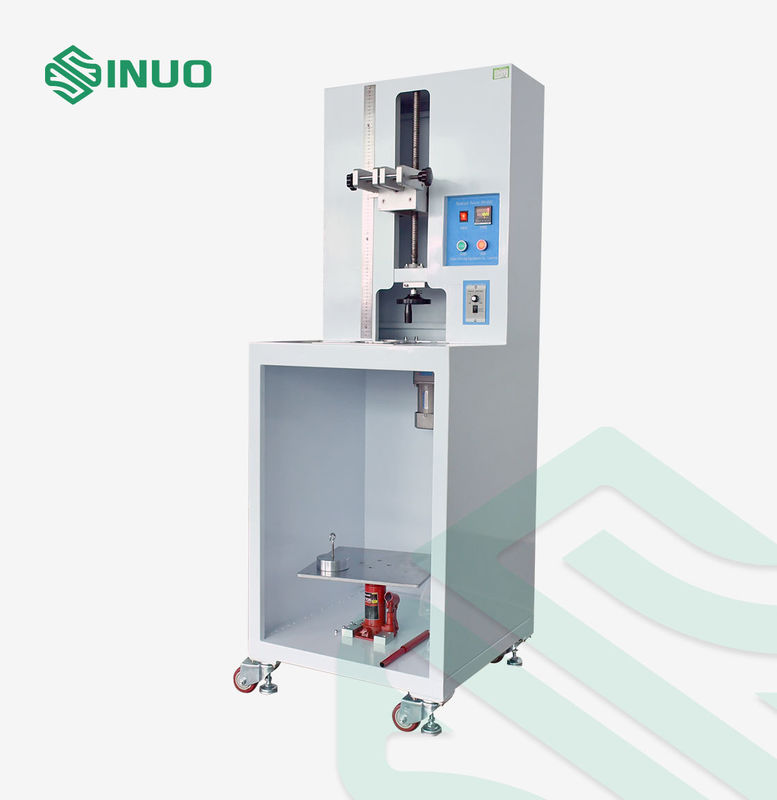

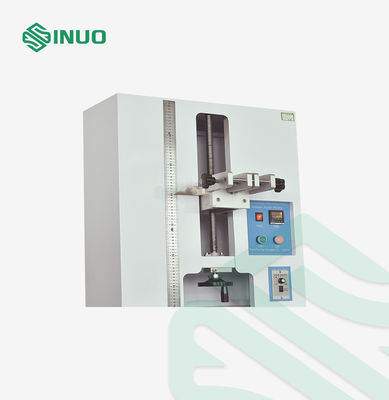

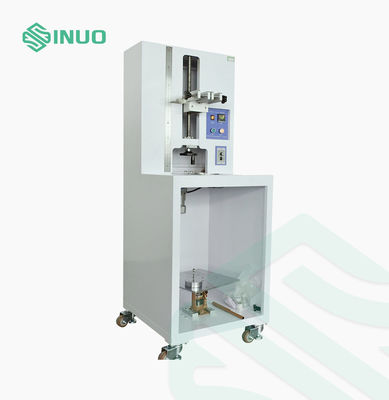

IEC 62196 Klem Schroefklem Tester Mechanische Testapparatuur

Productinformatie

Deze testmachine voldoet aan IEC 62196-3:2026 clausule 13, IEC 62196-1:2022 clausule 13.3.1 figuur 12, tabel 5.

Deze conformiteit wordt gebruikt om te beoordelen of het ontwerp en de structuur van de klemschroefklem overeenkomen met de vereiste van geen overmatige schade aan de draad. Bovendien wordt het ook gebruikt om te controleren of de klemschroefklem de spanning tijdens normaal gebruik kan weerstaan.

Het aantal testcycli kan vooraf worden ingesteld, en de conformiteit stopt automatisch met een alarm wanneer het ingestelde aantal testcycli is bereikt.

Belangrijkste Kenmerken

• Ontworpen voor mechanische tests van klemschroefklemmen
• Toepasbaar op evaluatie van EV-laadconnector terminals
• Ondersteunt IEC 62196 terminal testvereisten
• Testsnelheid: 10 ± 2 omw./min
• Draaidiameter: 75 mm
• Verstelbare testhoogte: 260–660 mm
• Testcycli tot 9999
• Verwisselbare busholtes voor verschillende kabelmaten
• Configureerbare testgewichten van 0,4–70,3 kg
• Automatische stop en alarm na ingestelde cycli
• Handmatige liftkar voor eenvoudigere hantering van zware gewichten

Mechanisch Testprincipe

Het testmonster wordt in de mal bevestigd en onderworpen aan gecontroleerde rotatiebeweging samen met de gespecificeerde testbelasting.

De verstelbare bus- en massa-configuratie maakt het mogelijk om verschillende terminal- en geleidercombinaties te evalueren onder overeenkomstige mechanische belastingsomstandigheden.

Dit helpt bij het beoordelen van:

• Mechanische sterkte van de terminal
• Duurzaamheid van de klemschroefklem
• Bescherming van de geleider tegen overmatige schade
• Weerstand tegen mechanische stress tijdens normale werking
• Structurele betrouwbaarheid van EV-laadconnector terminals

Technische parameters

De bus- en massa-configuratie is als volgt in de tabel:
