Elektrisch voertuig het Testen Materiaal

IEC 62196 EV-stekker elektronische slot testmachine laadconnector cycluslevensduur tester

IEC 62196 EV-stekker elektronische slot testmachine laadconnector cycluslevensduur tester

Merknaam:	Sinuo
Modelnummer:	SNQC1023A
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 SETS PER MAAND

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Polariteit conversie:

Automatische PLC-schakeling 1 s na elektronische slotfeedback

Vooruitgeleiding:

0–5000 ms instelbaar, resolutie ≤1 ms

Omgekeerde geleiding:

0–5000 ms instelbaar, resolutie ≤1 ms

Fout oordeel:

Signaalfeedbackbewaking met automatische foutuitschakeling

Testfunctie:

Uitgerust met een elektronische slottestfunctie van het duwstangtype

Bedrijfsmodus:

Handmatige of programmabeheerde bediening

Verpakking Details:

Multiplex kast

Levering vermogen:

10 SETS PER MAAND

Markeren:

IEC 62196 EV-stekker cycluslevensduur tester

EV laadconnector testmachine

elektronische slot testapparatuur voor EV

Productbeschrijving

IEC 62196 EV Stekker Elektronische Slot Testmachine Laadconnector Cyclus Levensduur Tester

Productoverzicht

De EV Laadconnector Elektronische Slot Testmachine is ontworpen om de mechanische sterkte, duurzaamheid en operationele betrouwbaarheid te evalueren van elektronische vergrendelingsapparaten die worden gebruikt in EV-laadstekkers, -connectoren en -koppelingen.
Het combineert mechanische krachtbelasting, verplaatsingsmeting, elektrische besturing en signaalbewaking om verschillende bedrijfsomstandigheden van een elektronisch slot te simuleren.
Het servo-aangedreven systeem zorgt voor precieze en herhaalbare bewegingen, terwijl de Mitsubishi PLC en 7-inch touchscreen HMI eenvoudige programmering van testkracht, slag, timing en aantal cycli mogelijk maken.

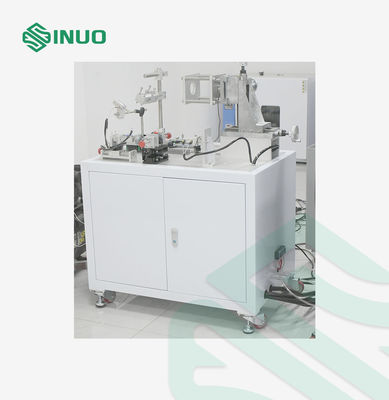

IEC 62196 EV-stekker elektronische slot testmachine laadconnector cycluslevensduur tester

Belangrijkste Testfuncties

Normale werking en levensduurtest van elektronisch slot
Test van handmatige noodontgrendeling
Levensduurtest van elektronisch slot onder extreme omstandigheden
Test van structurele sterkte
Test van trek- en drukbelasting van vergrendelingsstang
Bewaking van vergrendelings-/ontgrendelingssignaal
Elektrische polariteitsomkering en regeling van laadstroom
Automatische foutdetectie en testuitschakeling

Technische Specificaties

Testitems	a) Normale werking (levensduur) test van elektronisch vergrendelingsapparaat b) Handmatige noodontgrendelingstest van elektronisch vergrendelingsapparaat c) Levensduur van elektronisch vergrendelingsapparaat onder extreme omstandigheden d) Structurele sterkte test van elektronisch vergrendelingsapparaat
Werkstation	Enkel station
Elektrische besturingsmodus	Mitsubishi PLC intelligente geïntegreerde besturing, 7-inch kleurenbesturing via mens-machine touch-interface
Bedieningsmodus	Handmatige of programmagestuurde bediening
Fixture	a) Voldoen aan de eisen van een onafhankelijke fixture voor elektronische vergrendelingsapparaten of een universele fixture; b) Voldoen aan de eisen van nationale normen, Amerikaanse normen, Europese normen AC en DC laadinterface universele fixture
Testfunctie	Uitgerust met push-rod type elektronische slot testfunctie
Ontgrendeling van elektronisch vergrendelingsapparaat	Het is in staat om het elektronische vergrendelingsapparaat handmatig te ontgrendelen en maakt gebruik van een elektronisch gestuurde automatische bedrijfsmodus. Het is geprogrammeerd om te voldoen aan de normale bedrijfsvereisten (levensduur) van het elektronische vergrendelingsapparaat. De ontgrendelingskrachtvereiste voldoet aan (0~50)N. De indicatiefout is ≤±0,5%V.G., en de resolutie is ≤0,1N.

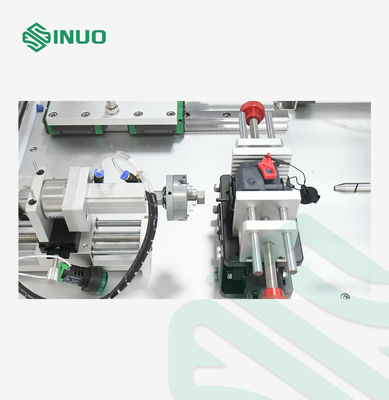

Kracht van elektronisch vergrendelingsapparaat	Uitgerust met een krachttoepassingsapparaat voor het vergrendelingsstangmechanisme van het elektronische vergrendelingsapparaat. Het krachttoepassingsapparaat kan het uiteinde van de vergrendelingsstang vastklemmen en axiale stuwkracht of spanning uitoefenen. Het krachtmeetbereik moet voldoen aan (0~50)N. De indicatiefout is ≤±0,5%V.G., en de resolutie is ≤0,1N. De snelheid van krachttoepassing kan worden aangepast en de krachtwaarde kan constant worden gehouden. Het krachttoepassingsapparaat kan de verplaatsing van het krachtdragende deel en de positie status van de vergrendelingsstang meten. Het verplaatsingsmeetbereik voldoet aan (0~50)mm. De indicatiefout is ≤±0,02mm, en de resolutie is ≤0,01mm.
Polariteitsomkering	Het PLC-programma schakelt automatisch. En het schakelt 1s na het bewaken van de feedback van de status van het elektronische slot.
Schakelende voeding	(0~24) VDC is instelbaar, de spanningsnauwkeurigheid is beter dan 0,5 niveau, en de resolutie is ≤0,1V.
Voorwaartse geleiding	(0~5000) ms kan willekeurig worden ingesteld, en de resolutie is ≤1ms.
Omgekeerde geleiding	(0~5000) ms kan willekeurig worden ingesteld, en de resolutie is ≤1ms.
Intervaltijd	Kan willekeurig worden ingesteld binnen het bereik van (0~200)s. Resolutie ≤1s. 1-200mA instelbaar, gecoördineerde actie van laadstroom.
Functie	Geconfigureerd met 1-200mA instelbare laadstroom. Uitgerust met een bewakingsapparaat om het ontgrendelings-/vergrendelingssignaal van het elektronische slot terug te koppelen. Registreer de aan/uit-status en het aantal signalen.
Foutbeoordeling	Ingebouwde signaalfeedbackbeoordeling, automatische uitschakeling bij abnormaliteit.
Aantal tests	(0~99999) keer kan willekeurig worden ingesteld.
Veiligheidsbescherming	Aardingsbeveiliging, kortsluitingsbeveiliging, overbelastingsbeveiliging.
Voeding	Voeding: AC380V±10%/50-60Hz, 5kW
Afmetingen en gewicht van de apparatuur	Afmetingen: ongeveer B1000D900H1400mm; Gewicht: ongeveer 200kg

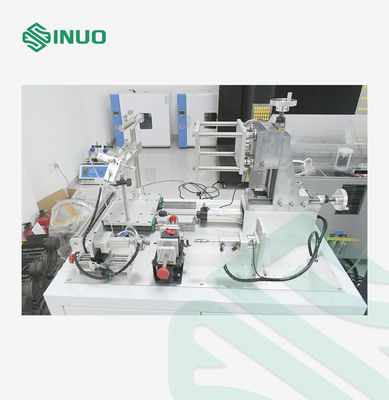

Flexibel Fixture Ontwerp

De drie-assige verstelbare fixture maakt het mogelijk voor de tester om verschillende EV-laadconnectorstructuren te accommoderen.

Geschikt voor individuele elektronische vergrendelingsapparaten
Ondersteunt universele fixtureconfiguraties
Toepasbaar op AC- en DC-laadinterfaces
Verstelbaar voor verschillende monsterposities en afmetingen
Geschikt voor meerdere EV-connectormodellen

Dit maakt de apparatuur praktisch voor R&D van EV-connectoren, productiekwaliteitscontrole en laboratoriumduurtesten.

Programmeerbare Cyclus Testen

De elektronische slot tester ondersteunt tot99.999 programmeerbare testcycli.
Operators kunnen vooraf instellen:

Aantal testcycli
Kracht- en bewegingsomstandigheden
Voorwaartse/omgekeerde geleidingstijd
Intervaltijd
Laadstroom
Elektrische vergrendelingsfeedbackcondities

Tijdens het testen bewaakt de PLC het vergrendelings-/ontgrendelingssignaal en kan de machine automatisch stoppen wanneer een abnormale toestand wordt gedetecteerd.

Toepassingsgebieden

Geschikt voor betrouwbaarheids- en duurzaamheidstesten van:

EV-laadstekkers
EV-laadconnectoren
EV-koppelingen
AC-laadinterfaces
DC-laadinterfaces
Elektronische vergrendelingsapparaten
Industriële stekkers en stopcontacten
Elektrische accessoires met elektronische vergrendelingsmechanismen

Typische gebruikers: EVSE-fabrikanten, fabrikanten van laadconnectoren, elektrische testlaboratoria, certificeringslaboratoria en productontwikkelingsteams.

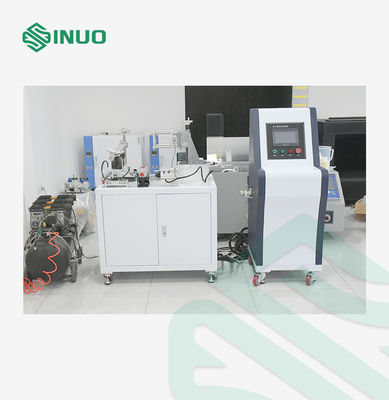

IEC 62196 EV-stekker elektronische slot testmachine laadconnector cycluslevensduur tester
