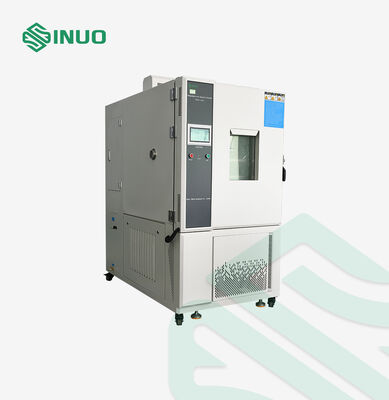

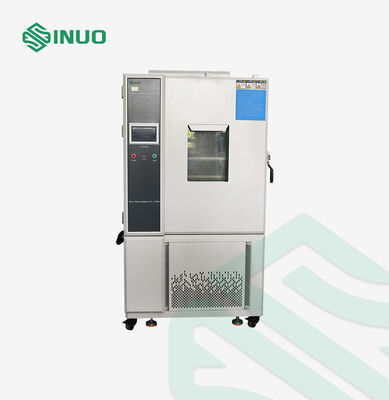

Explosieveilige omgevingstestkamer volgens IEC 60068-2-1 voor temperatuur- en vochtigheidstests

Besturing & Bediening

PLC en touchscreen intelligent besturingssysteem

Afmetingen kamer

Binnenafmetingen

Buitenafmetingen

1000*1000*1000 mm

1250*2150*1950 mm

Temperatuurbereik

-70 °C ~+150°C

Vochtigheidsbereik

20%~98% RV

(Temperatuur: 20°C~85°C, zie het diagram van het regelbare temperatuur- en vochtigheidsbereik, geen actieve warmtelast)

Temperatuurschommeling

±0,5°C

Vochtigheidsschommeling

≤2,5%

Temperatuurafwijking

≤±2,0°C

Vochtigheidsafwijking

≤±3%

Verwarmingssnelheid

-70°C→+150°C ≤2-3°C/min Gemiddeld zonder belasting

Koelsnelheid

+150°C→-70°C ≤1°C/min Gemiddeld zonder belasting

Belastingconditie

Geen

Geluidsniveau tijdens bedrijf

Geluidsniveau≤70dB(A)

(Gemeten in een geluiddichte ruimte met een omgevingstemperatuur van 25°C en weinig echo. Gebruikmakend van A-weging, test het gemiddelde van 9 punten. Elk testpunt is 1 meter verwijderd van de geluidsbron horizontaal en 1 meter boven de grond.)

Isolerende omhulselstructuur

1. Materiaal buitenwand: A3 plaat spuitwerk.

2. Materiaal binnenwand: geborsteld roestvrij staalplaat SUS­304.

3. Kamerisolatiemateriaal: 100 mm hittebestendig rigide polyurethaanschuim.

4. Deurisolatiemateriaal: 100 mm hittebestendig rigide polyurethaanschuim.

Sterkte bodemstructuur

Het draagvermogen van de rail aan de onderkant van de testkamer: ≤100Kg/m² (belasting)

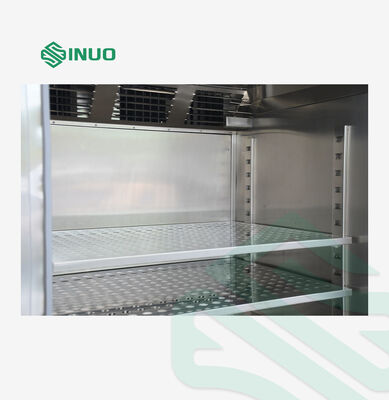

Airconditioningskanaal

1. Roestvrijstalen centrifugaalventilatoren met lange as: 4 sets/90W.

2. Ventilator, verwarming, verdamper (ook ontvochtiger), drainageapparaat, drukbalanspoort, verstelbare luchtgeleider, temperatuursensor

Standaardconfiguratie van de testkamer

1. Kijkvenster: 400x600x40mm 3-laags vacuüm gehard glas

2. Platte ingebouwde handgrepen

3. Deurscharnieren: SUS #304 geïmporteerde scharnieren

4. Energiebesparende lamp in de kamer

5. Leidinggat: φ100mm 1 stuk

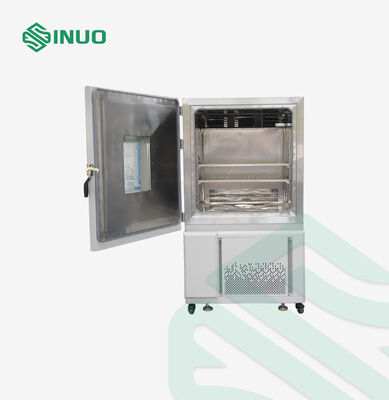

Deur van de kamer

1. De enkele deur opent naar buiten, met het scharnier aan de linkerkant en de handgreep aan de rechterkant (wanneer men naar de voorkant van de kast kijkt).

2. Uitgerust met een veiligheidsdeurvergrendelingsmechanisme (de deur kan in de testruimte worden geopend), de deur is voorzien van elektrische verwarming om condensatie te voorkomen, en het zichtbare bereik van het isolerende glas kijkvenster (B400×H600mm). Het deurkozijn is voorzien van een elektrisch verwarmingsapparaat tegen condensatie.

Explosiebestendige overdrukpoort

Het apparaat is aan de linkerkant voorzien van één explosiebestendige overdrukpoort van 300 mm × 300 mm. Wanneer de interne druk van de kamer ≥0,104 MPa is, opent de overdrukpoort automatisch.

Explosiebestendige ketting

Explosiebestendig venster

Controlepaneel

Controller 7-inch display, temperatuur (vochtigheid) controle display, bedieningsindicatorlampje en verlichtingsknop.

Mechanische ruimte

Koelunit, compressor waterbak, overdrukapparaat, verwarmingsapparaat

Stroomverdeelkast

Verdeelkast, koelventilator, hoofdschakelaar, transformator, tussenrelais, tijdsrelais, solid-state relais, AC-schakelaar, stroomonderbreker

Verwarming

1. Fin-type radiator-vormige roestvrijstalen elektrische verwarming

2. Verwarmingsregelmethode: SSR (Solid State Relay) niet-contact pulsbreedtemodulatie met gelijke periode

3. Verwarmingvermogen: ongeveer 4KW

Stroomkabelgat

Bevindt zich aan de achterkant van de kamer
