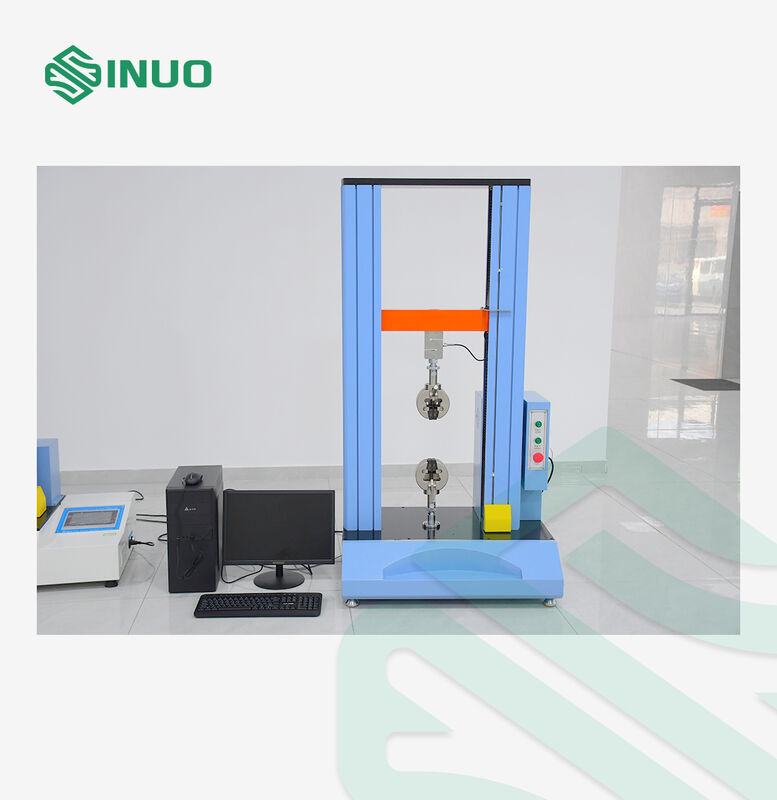

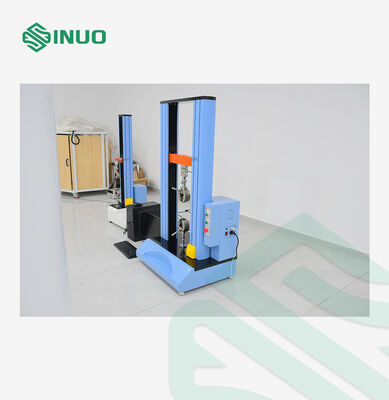

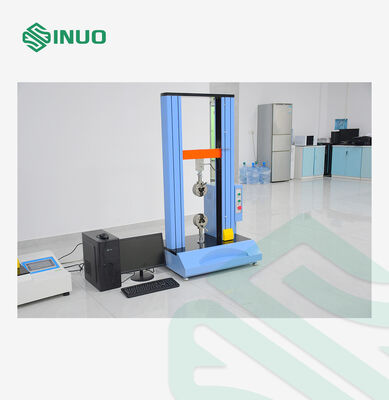

10kN Universele Materiaaltestmachine voor Trek-, Druk- en Buigproeven

Productoverzicht:

Deze machine maakt gebruik van computerbesturing en wordt veelvuldig toegepast voor het testen van de mechanische eigenschappen van diverse materialen. Met speciale klemmen is deze ook geschikt voor trek-, druk-, strip-, schuif-, scheur- en buigproeven (vouwen) van allerlei eindproducten. Het kan een reeks gegevens afdrukken, grafische outputvergelijkingen maken op basis van verschillende gegevens, heeft een hoge regelprecisie en is eenvoudig te bedienen; Modulair ontwerp, een verscheidenheid aan accessoires, flexibele configuratie.

Belangrijkste Kenmerken

Multifunctioneel Materiaaltestplatform

Eén testframe kan worden geconfigureerd voor verschillende mechanische testtoepassingen, waaronder:

• Treksterkte en rekmeting
• Drukproeven
• Driepuntsbuigproeven
• Schuifproeven
• Scheurproeven
• Stripkrachtmeting
• Prikproeven
• Trek- en drukproeven van veren
• Statische en dynamische cyclische proeven

Het computergestuurde systeem maakt het mogelijk om de testsnelheid, belastingscondities, breukcondities en testduur te configureren volgens de geselecteerde testmethode.

Servoaandrijving voor Stabiele Bewegingscontrole

Het servomotorsysteem biedt gesloten-lusregeling van positie, snelheid en koppel, wat helpt bij het handhaven van stabiele bewegingen tijdens het testen.

Het aandrijfsysteem is ontworpen voor soepele werking bij zowel lage als hoge snelheden en biedt een snelle respons tijdens acceleratie en deceleratie.

Precisie Kogelomloopspindel Transmissie

De machine maakt gebruik van een Taiwan ZPT kogelomloopspindel transmissiesysteem voor nauwkeurige en stabiele mechanische bewegingen.

De kogelomloopspindelstructuur zorgt voor efficiënte krachtoverbrenging, lage wrijving en goede positioneringsherhaalbaarheid, waardoor deze geschikt is voor gecontroleerde trek-, druk- en buigtestbewegingen.

Hoge Snelheid Gegevensacquisitie

Het besturingssysteem maakt gebruik van een 24-bits analoog-naar-digitaal acquisitieapparaat met een bemonsteringsfrequentie tot2.000 metingen per seconde.

Dit stelt het systeem in staat om snelle veranderingen in kracht tijdens een test vast te leggen en meetgegevens met hoge resolutie te verwerken.

De verplaatsingsencoder biedt een resolutie tot 0,0005 mm, afhankelijk van de geleverde configuratie.

Flexibele Testsoftware

De meegeleverde computersoftware biedt testinstelling, realtime meting, curve-analyse en rapportgeneratie.

Gebruikers kunnen verschillende testprojecten configureren en de vereiste meeteenheden, regelparameters en resultaatitems selecteren.

Ondersteunde curven zijn onder andere:

• Kracht–Verplaatsing
• Kracht–Tijd
• Verplaatsing–Tijd
• Spanning–Rek
• Rek–Tijd
• Spanning–Tijd

De software ondersteunt ook statistische berekeningen, waaronder gemiddelde waarde, standaardafwijking en variatiecoëfficiënt.

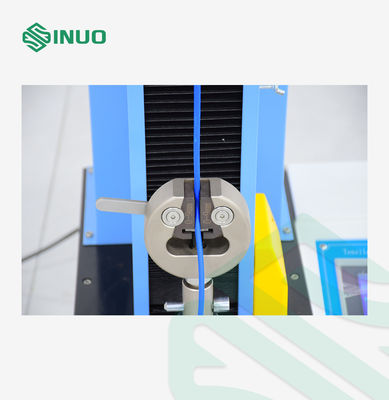

Standaard Testklemmen

De universele testmachine kan worden geleverd met meerdere verwisselbare klemmen voor verschillende mechanische testtoepassingen.

De meegeleverde driepuntsbuigklem is ontworpen volgens de configuratie gespecificeerd voor ISO 178 testen.

Een rekstrook voor grote vervormingen is ook inbegrepen in de meegeleverde configuratie voor vervormingsmeting.

Test- en Meetsoftware

Het TM2101 computer meet- en regelsysteem is ontwikkeld voor universele materiaaltesttoepassingen.

Het kan worden geconfigureerd voor verschillende testprocedures en ondersteunt de evaluatie van mechanische eigenschappen onder trek-, druk-, buig-, schuif-, scheur-, strip- en prikcondities.

Configuratielijst:

★ Uitstekende softwarefuncties

1. Ondersteunt schakelen tussen Engelse en Chinese taalinterfaces.

2. Ondersteunt functionele navigatie, gebruikers betreden de corresponderende testfunctiemodule volgens de navigatie-interface.

3. Ondersteunt mechanische eigenschapstesten van allerlei metaalmaterialen, zoals metaal trek-, druk-, buig-, schuifproeven en andere proeven.

4. Ondersteunt mechanische eigenschapstesten van allerlei niet-metalen materialen, zoals druk- en buigweerstand van cement, druk van beton, druk van hard schuim, enz.

5. Ondersteunt uitgebreide testfuncties, gebruikers kunnen hun eigen testitems toevoegen.

6. Onafhankelijke open testproject instellingsmodule, testprojecten kunnen worden opgesteld door technisch personeel, testoperators raadplegen testprojecten om tests uit te voeren, wat de professionele vereisten van de meeste testoperators en de moeilijkheidsgraad van de bediening aanzienlijk vermindert.

7. Ontwerp van het testregelproces, gebruikers zien de testregelstappen in één oogopslag, rijke instructietypen.

8. De naam van testgegevens kan worden gewijzigd en de volgorde van weergave van testgegevens kan worden aangepast om te voldoen aan de speciale gegevensuitvoervereisten van gebruikers.

9. Ondersteunt aangepaste toegevoegde testgegevensitems.

10. Ondersteunt aangepaste aanvullende testnormen en testgegevensverwerking.

11. Ondersteunt statistische berekening van testgegevens (gemiddelde, standaardafwijking, variatiecoëfficiënt).

12. Ondersteunt curve-analyse;

13. Ondersteunt testtraceerbaarheid.

14. Ondersteunt aangepaste testrapporten, met behulp van Word of Excel spreadsheets, eenvoudig te bedienen, eenvoudige instellingen, u kunt afdrukken of een voorbeeld bekijken.

15. De software beschikt over een verscheidenheid aan apparatuur- en testveiligheidsbeschermingen.

16. Gedetailleerde software helpdocumentatie.

Besturings- en Veiligheidssysteem

De machine combineert softwarebesturing met fysieke bedieningsknoppen voor een gemakkelijke laboratoriumbediening.

Veiligheidsfuncties omvatten:

• Noodstop
• Snelle/langzame bewegingsregeling
• Bovenste en onderste slaglimieten
• Overbelastingsbeveiliging
• Automatische stop bij onderbreking
• Software- en bedieningseenheidbediening

Het bedieningspaneel biedt ook meerdere input- en outputinterfaces voor systeemuitbreiding, waaronder USB, RS232, RS485, analoge input/output en encoderinterfaces.
