IEC 60529 IPX1-IPX8 Waterdicht Test Systeem voor Behuizingsindringingsbescherming

IEC 60529 IPX1-IPX8 waterdichtheidstestsysteem voor de bescherming van omhulsels tegen binnendringen

Productoverzicht

Het geïntegreerde IPX1-IPX8 waterdichte testsysteem SN4418 is een modulaire testoplossing voor het toetsen van het binnendringen van water om de bescherming van elektrische en elektronische behuizingen tegen het binnendringen van water te evalueren.

Ontworpen volgens IEC 60529:2013Het systeem integreert meerdere testmethoden van IPX1 tot en met IPX8 in één gecoördineerde laboratoriumoplossing.Het kan worden geconfigureerd voor producten variërend van huishoudelijke elektrische apparaten en verlichtingsapparatuur tot elektrische behuizingen en andere producten waarvoor IP-waterdichtheid en ingangbeschermingstests vereist zijn.

Dit systeem omvat het volgende:

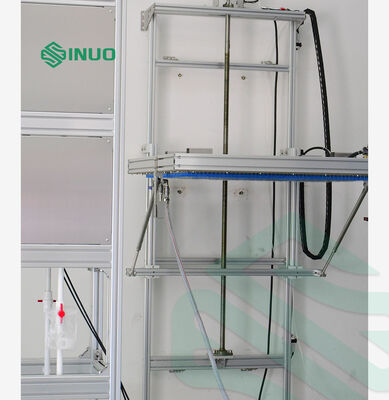

1. IPX1-IPX2 Verticaal regendruppelproefapparaat

Het verticale regendruppelapparaat is ontworpen om verticaal vallende waterdruppels te simuleren.terwijl de roestvrijstalen druppelplaat zorgt voor een stabiele waterverdeling.

Specificaties:

2. IPX3-IPX4 Testtoestel voor oscillerende buizen

De oscillerende buis tester maakt gebruik van een motor aangedreven crank-link mechanisme om gecontroleerde wisselende water spray te genereren.

Technische parameters:

- Nee, dat is niet waar.	Artikel 1	Parameters
1	Watervoorziening	Waterstroom> 10 L/min±5% schoon water zonder insluiting.
2	De grootte van de oscillerende buis	Standaard leverbaar met R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm oscillerende buizen, van roestvrij staal
3	Naaldgat	Φ0,4 mm
4	Inbegrepen hoek van twee gaten	IPX3:120°; IPX4:180°
5	Schommelhoek van de schommelbuis	Max. ±175° kan vooraf worden ingesteld (Let op: de standaard vereist IPX3:120°; IPX4:360°, maar omdat er tijdens de test een draaitafel onder een oscillerende buis is, kan 360° niet worden bereikt tijdens de werkelijke test,indien zonder draaitafel, dan kan 360° worden bereikt)
6	Swing snelheid	IPX3: 4 s/tijd (2×120°); IPX4: 12 s/tijd (2×360°);
7	Waterstroom	Kan worden ingesteld op basis van de grootte van de slinger en het aantal speldgaten (0,07 L/min per gat)
8	Testtijd	0.01S 99 uur 59 minuten, kan worden ingesteld
9	Drukmeter	0 tot en met 0,25 MPa
10	Vereisten voor de locatie	Een speciale IP waterdichte testruimte, de grond moet vlak zijn met verlichting 10A waterdichte lekkage schakelaar (of stopcontact) gebruikt voor apparatuur.Grondinstallatie
11	Het gebied	Volgens de oscillerende buis gekozen

3. IPX3-IPX4 Sproeipijp

Voor ruimtes van de behuizing die niet voldoende kunnen worden blootgesteld door de oscillerende buis, is de draagbare spuitstuk een alternatieve testmethode.

De spuitstuk is ontworpen en vervaardigd overeenkomstig IEC60529 IPX3 en IPX4.

Technische parameters:

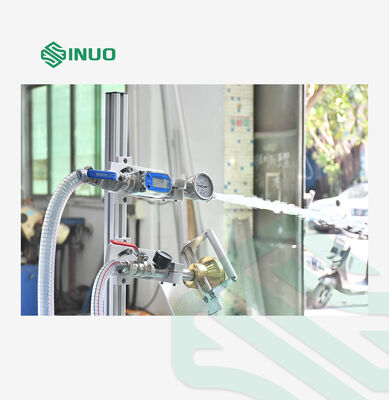

4. IPX5-IPX6 Slangen spuitstuk

De slangmondmodule is ontworpen voor krachtige waterstraaltests en ondersteunt afzonderlijke doorstromingseisen voor IPX5 en IPX6.

Technische parameters:

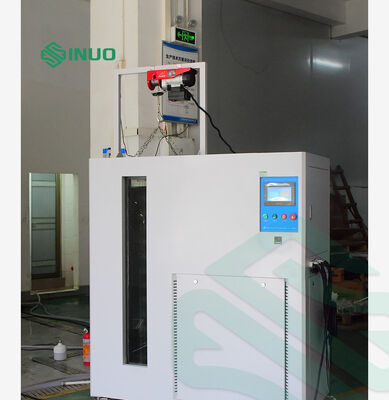

5. IPX7 geïntegreerde onderdompelingskamer en watervoorzieningstank en controlekast

De geïntegreerde watertoevoerfunctie dient als centrale bediening voor het waterdichte testsysteem.Het zorgt voor gecontroleerde waterstroom en temperatuur voor verschillende IP-testniveaus en fungeert ook als IPX7-onderdompelingskamer en IPX8-watertoevoerstelsel.

Technische parameters:

6. IPX8 diepzettingstank

De diepe onderdompelingstank is ontworpen en vervaardigd overeenkomstig IEC60529 IPX8.

Technische parameters:

1 drukvat: roestvrijstalen tank, diameter 0,6 meter, hoogte 1,2 meter.

2 druk aanpassingsbereik: 0 ~ 5 bar (kan aangepast worden).

3 drukstelsel: roestvrijstalen pomp + frequentieomvormer.

4 drukmeter nauwkeurigheid: 0,25 graden, bereik: 6 bar.

5 testtijd: 0-99 min.

6 maximale grensdruk: 5 bar.

7 drukbescherming: bescherming van de drukschakelaar.

8 verbinding met de watervoorziening door 3/4 hoge druk stalen draad slang aansluiting

7- Een draaitafel.

De kantelbare roterende etappe is het noodzakelijke accessoire voor de IPX1-IPX6-test.

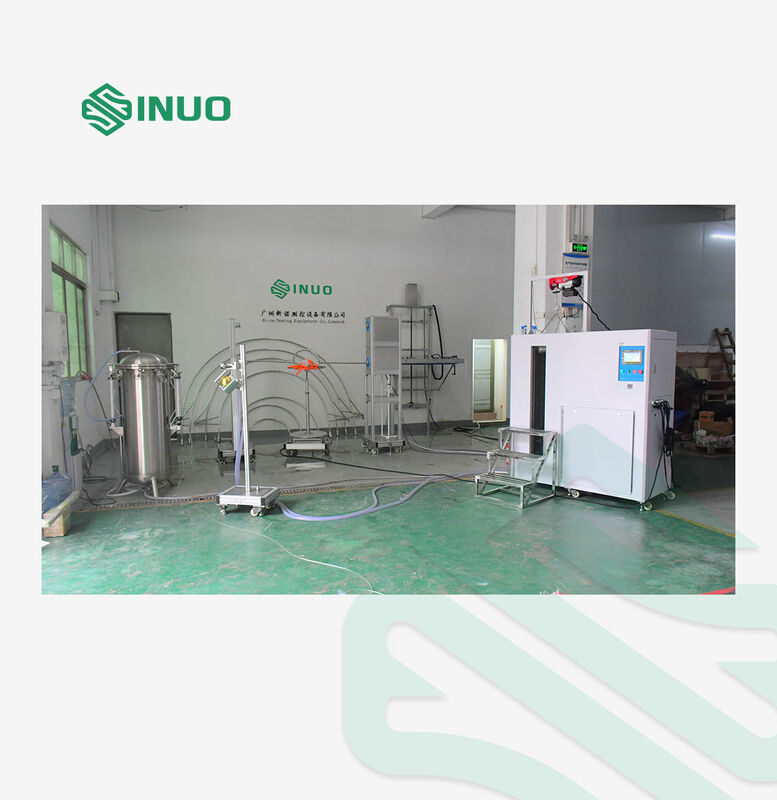

Waarom kiezen voor een geïntegreerd IPX-testsysteem?

Eén platform voor IPX1-IPX8

In plaats van afzonderlijke waterdichte testmachines voor elk IP-niveau te installeren, brengt de geïntegreerde configuratie meerdereTestmethoden voor het binnendringen van watersamen in één laboratoriumoplossing.

Gecontroleerde waterstroom en temperatuur

Het gecentraliseerde watervoorzieningssysteem ondersteunt zowel kleine als grote stroomtoepassingen, met programmeerbare watertemperatuur en stroomregeling.

PLC + touchscreen werking

De testparameters kunnen vooraf worden ingesteld en gecontroleerd via de door de PLC gecontroleerde 7-inch touchscreen-interface, waardoor de dagelijkse werking wordt vereenvoudigd en de herhaalbaarheid van de test wordt verbeterd.

Flexible laboratoriumconfiguratie

Door de verschillende groottes van de oscillerende buizen, de verschillende sproeimethoden, de onderdompelingstoestellen en de draaitafelconfiguraties kan het systeem worden aangepast aan verschillende proefmonsters en laboratoriumopstellingen.

Ontworpen voor het testen van IP-codes

Het systeem is ontworpen volgens de eisen van IEC 60529 IPX1-IPX8 waterdichtheidstests, waardoor het geschikt is voor laboratoria die betrokken zijn bij de bescherming van de binnengang van een behuizing.elektrisch productonderzoek en conformiteitsonderzoek.
