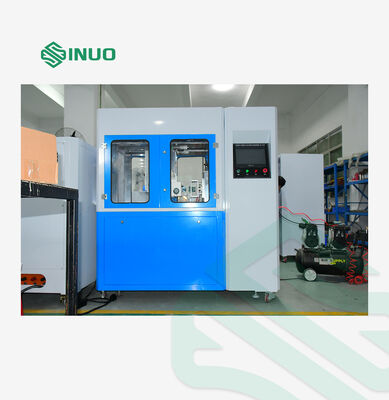

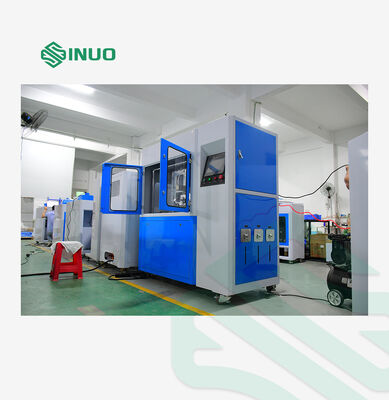

IEC 62196-1 EV Laadconnector Tester, Servo Stekker Trek- en Breekcapaciteit Duurzaamheidstester

Testinhoud

a) Breken en capaciteit；b) Normale werking

Testmonsterbereik

AC en DC laadpistool

Teststation

Enkel station

Elektrische besturingsmethode

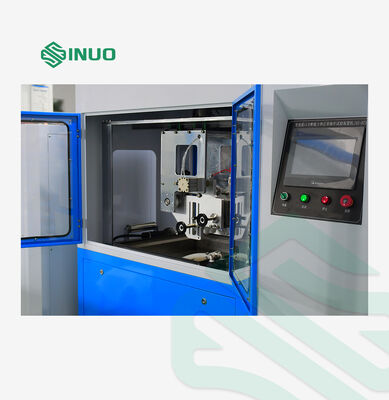

Mitsubishi PLC intelligente geïntegreerde besturing, 7-inch kleuren mens-machine touch interface bediening

Bedieningsmodus

 Handmatige of programmagestuurde bediening

Functie

Het heeft de functie om de normale werking van de laadinterface te simuleren, wat de plug-in en pull-out operatie van de laadinterface kan realiseren, en heeft ook de programmeerbare instelling van testsnelheid, testtijd en testcycli

Aandrijfmodus

De servomotor drijft de plug-in en pull-out bewegingen en de roterende en vloeistof-bevochtigende bewegingen aan, en de hulpcilinder realiseert het openen en sluiten van het schakelaarvergrendelingsmechanisme.

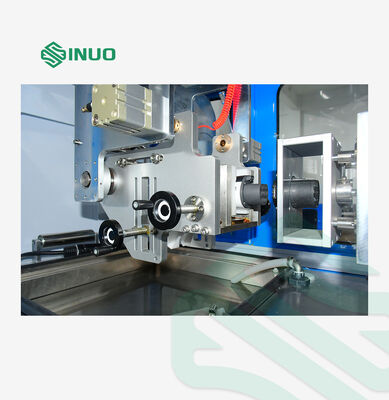

Monsterhouder en klemmethode

Mechanische klemming, X/Y/Z driedimensionaal verstelbare klem, verstelbare klempuntpositie, universele klem geschikt voor nationale norm, Amerikaanse norm, Europese norm AC/DC laadinterfaces


Automatisch kantelen

Uitgerust met een automatisch kantelmechanisme aan de laadpistoolklem, die 90º kan worden gekanteld, en de kanteltijd kan willekeurig worden ingesteld binnen het bereik (0 ~ 600) s, wat de oplossing-dompelingstest voor IEC 62196-1:2022 clausule 23.3.2 kan realiseren.

Aantal cycli

0~999999 keer, kan worden vooraf ingesteld, stopt automatisch wanneer het aantal de ingestelde waarde bereikt

Breekcapaciteit geleidingstijd

1-999.9s, kan worden vooraf ingesteld (de norm vereist dat het elektrische contact niet langer dan 4s en niet korter dan 2s mag worden gehandhaafd)

Plug- en terugtrekking snelheid

0-10 keer/min, kan worden vooraf ingesteld (3,75 cycli/min, 7,5 slagen/min)

Testslag

0-150mm, kan worden vooraf ingesteld (de afstand tussen de teststekker en de testbus is ≥50mm)

Testsnelheid

0-1100mm/s kan direct op het touchscreen worden ingesteld

Krachtwaarde weergave

Uitgerust met een 50kg bereik krachtsensor, die de krachtwaarde in realtime kan monitoren, een kracht-tijdcurve kan vormen, de maximale invoegkracht en uittrekkracht kan weergeven, en de huidige krachtwaarde kan weergeven, krachtwaarde bereik (0 ~ 500) N

Vergrendelingsinrichting

Het heeft de functie om automatisch de mechanische vergrendelingsinrichting in te drukken om normale bedrijfsomstandigheden te simuleren.

Oplossingstank

Uitgerust met één oplossingstank, die IEC 62196-1:2022 clausule 23.3.2 zout- en stofwater gesimuleerde oplossing kan bevatten, let op dat de oplossing door de gebruiker moet worden bereid

Oplossing-dompeling vereisten

Het aantal dompelingen, dompeltijd, droogtijd, plug-in en terugtrekkingstijden, en cyclustijden kunnen worden ingesteld

Belasting

Extern, kan werken met SN2217-480V250A

Detectiefunctie

Wanneer de belasting is aangesloten, kan het een circuitonderbrekingsalarm realiseren en het huidige aantal cycli registreren.

Veiligheidsbescherming

Aardingsbeveiliging, kortsluitingsbeveiliging, overbelastingsbeveiliging
