IEC 60112 Leakage Tracking Tester voor EV isolatiemateriaal CTI PTI Test

IEC 60112 Lekspoor Tester voor Isolatiemateriaal CTI PTI Test

Productinformatie:

De SN774 Comparative Tracking Index (CTI) en Proof Tracking Index (PTI) tester is een professioneel laboratoriumtestapparaat, ontworpen voor het evalueren van de spoorbestendigheidsprestaties van vaste isolatiematerialen. Volledig conform de wereldwijde internationale normen IEC, UL en ASTM, wordt deze precisietestapparatuur veelvuldig gebruikt door kwaliteitsinspectielaboratoria, productiefabrieken en externe certificeringsinstanties in Europa, Noord-Amerika, Zuidoost-Azië en andere wereldwijde regio's.

De tester simuleert de werkelijke werkomgeving van elektrische producten en maakt gebruik van een ammoniumchloride vloeistofdruppel- en hoogspanningselektrodegeleidingsmodus om isolatiefalen, spooronderbreking en vlamontsteking van isolatiematerialen te detecteren onder de gecombineerde werking van elektrisch veld, vochtigheid en verontreinigingen. Het levert nauwkeurige en betrouwbare testgegevens voor materiaalkeuze, productveiligheidscertificering en kwaliteitscontrole van elektrische en elektronische producten.

Productvoordelen & Belangrijkste Kenmerken

Hoge-precisie Testconfiguratie: Uitgerust met een geïmporteerde Prominent micropomp om een ultra-nauwkeurig druppelvolume en druppelinterval te garanderen, waardoor handmatige bedieningsfouten worden geëlimineerd en herhaalbare testresultaten worden verzekerd.

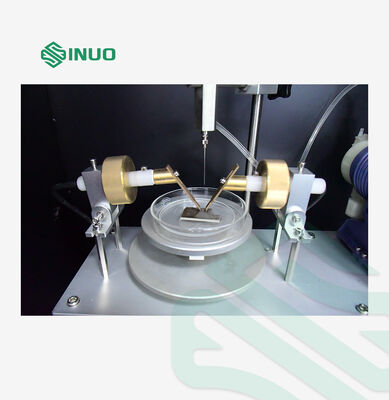

Professionele Platina Elektrode: Gebruikt een platina elektrode van standaardformaat met een hoek van 60° en een constante druk van 1,00N, met realtime drukweergave op het scherm, volledig voldoend aan de standaard testvereisten.

Intelligent PLC Besturingssysteem: Uitgerust met een 7-inch kleurentouchscreen, instelling van testspanning, stroom, druppeltijden en timingparameters met één klik, eenvoudige bediening en intelligente weergave van gegevens.

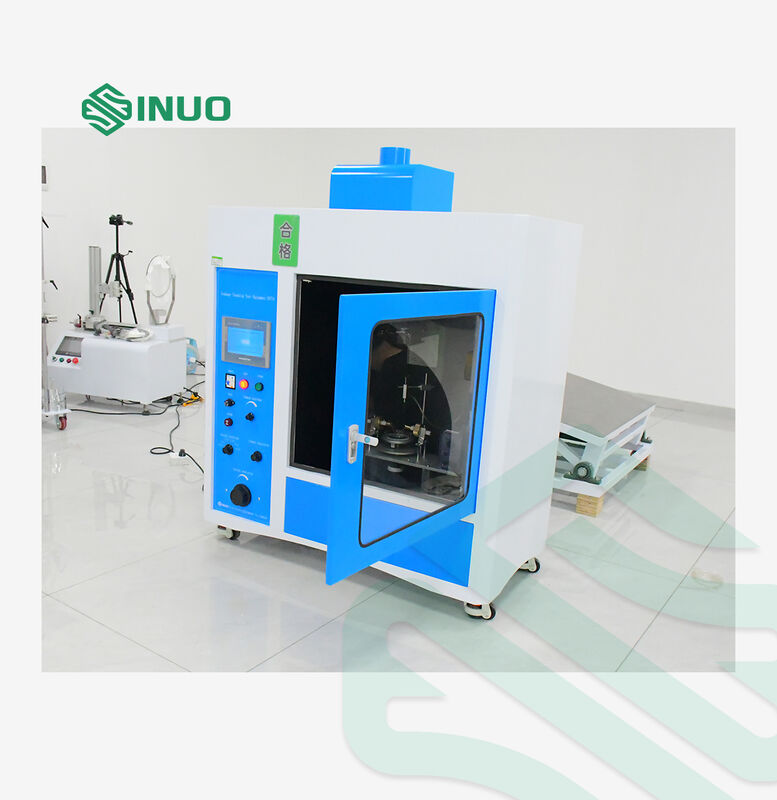

Veilig & Mensvriendelijk Ontwerp: Gesloten testkamer, externe bediening na sluiting van de deur, automatische alarm voor spoorfalen (≥2s), waardoor de veiligheid van de operator effectief wordt gewaarborgd.

Verstelbare & Kalibreerbare Structuur: Uitgerust met standaard kaliberblok, verstelbare tafelhoogte en elektrodehoek, handig voor snelle kalibratie en voldoend aan diverse testvereisten.

Brede Toepassingsdekking: Geschikt voor allerlei elektrische isolatiematerialen, technische kunststoffen en elektrische accessoires, ter ondersteuning van industriële kwaliteitsinspectie en R&D-testen.

Technische Parameters

Parameter\ model	SN774 (0,5m³)
Bedrijfsspanning	AC 220V±10% / 50Hz, 1KVA
Besturing	PLC
Weergave	7 inch kleurentouchscreen
Testspanning	0～600V instelbaar, precisie 1,5%
Timing apparaat	9999X0,1S
Elektrode	Platina elektrode, één paar
Afmetingen platina elektrode	(5±0,1) x (2±0,1) x (5)mm, 30° schuin
Elektrode hoek en afstand	60°±5°, afstand is (4±0,1㎜)
Elektrode druk	1,00N±0,05N De druk kan worden aangepast en de waarde kan worden gemeten en in realtime worden weergegeven op het touchscreen

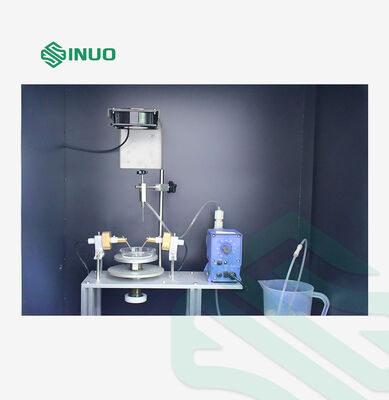

Druppelliquid controle	Geregeld door een micropomp Het druppelvolume en interval zijn nauwkeurig Micropomp merk: Prominent
Het interval van druppelliquid	30±5S, instelbaar
Druppelliquid hoogte	35±5mm
Druppelliquid vertraging	0,2S (openingstijd magneetklep)
Druppelliquid grootte	45～50 druppels/cm3
Tijdvertraging circuit	2±0,1S (bij 0,5A of hogere stroom)
Kortsluitingsspanningsval	8% MAX
Kortsluitingsstroom	1±0,1A 1%
Windsnelheid	0,2m/s
Omgevingsvereisten	0～40°C, relatieve vochtigheid ≤80%, op een plaats zonder duidelijke trillingen en corrosieve gassen
Afmetingen & gewicht apparatuur	1100mm* 550mm* 1100mm, 180KGS
Voldoet aan normen	IEC60695, IEC60112, IEC 60598-1, IEC 60884-1, UL746A, ASTMD3638, etc.
