11KN Krachtige Vibratietester – Volledige Bandbreedte Sinus-, Willekeurige & Schoksimulatie

11KN Krachtige Vibratietester – Volledige Bandbreedte Sinus-, Willekeurige & Schoksimulatie

Merknaam:	Sinuo
Modelnummer:	SN553- EV211HG60VT60VCSusb-2
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 Ste/Maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate（Cost Additional）

Laadvermogen:

300KG

Bedrijfstemperatuur:

0℃–40℃

Frequentie:

1~3300Hz

Maximum verplaatsing:

51 mm PP

Stroominvoer:

380V 3-fase, 25KVA

Bedrijfsvochtigheid:

0%–85% (niet-condenserend)

Verpakking Details:

multiplex kast

Levering vermogen:

10 Ste/Maand

Markeren:

11KN krachtige vibratietester

Testapparatuur voor sinustrillingen met volledige band

Trillingstestmachine van aluminiummagnesiumlegering

Productbeschrijving

11KN Trillingsmeter met hoog vermogen – Volledige sinus-, willekeurige en schoksimulatie

Productoverzicht

De Sinuo 11KN elektromagnetische trillingsmeetmachine is een industriële testapparatuur voor omgevingsfactoren met hoge precisie, ontworpen voor verificatie van de mechanische betrouwbaarheid van producten. Het simuleert echte trillingen, mechanische excitatie en schokbelastingen om de structurele stabiliteit en prestatieduurzaamheid van industriële componenten te detecteren, en lost productfouten op die worden veroorzaakt door trillingsimpact tijdens transport, gebruik en extreme werkomstandigheden.

Breed toepasbaar in de lucht- en ruimtevaart, automobielindustrie, maritieme sector, elektronische circuits en huishoudelijke apparaten, voldoet het systeem volledig aan de wereldwijde mainstream testnormen, waaronder GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM. Het ondersteunt professionele modelselectie op basis van formules en aangepaste testscenario's, en wordt zo de voorkeurstestapparatuur voor wereldwijde fabrikanten en externe laboratoria voor productkwalificatiecertificering.

Technische parameters

A11S24 parameters elektromagnetische excitatiegenerator
Maximale sinusvormige excitatiekracht	1100kg.f piek (11KN)
Maximale willekeurige excitatiekracht	1100kg.f rms (11KN)
Maximale schokexcitatiekracht	2200kg.f piek (22KN)
Frequentiebereik	1～3300 Hz
Maximale verplaatsing	51 mm p-p
Maximale snelheid	2m/s
Maximale versnelling	100G(980 m/s²)
Eerste-orde resonantiefrequentie	3100 Hz±5%
Effectieve belasting	300 kg
Trillingsisolatiefrequentie	2.5 Hz
Diameter bewegende spoel	Ф240 mm
Gewicht bewegende spoel	10kg
Schroef op de tafel	16×M10
Fluxlekkage	＜10gauss
Toelaatbaar excentriek moment	300N·m
Afmetingen apparatuur	920Lmmx740Dmmx785mm (zonder uitbreidingstafel)
Gewicht apparatuur	Ongeveer 1100Kg (zonder horizontale slip tafel)
LA12K digitale schakelende eindversterker
Uitgangsvermogen	12KVA
Uitgangsspanning	100V
Uitgangsstroom	100A
Efficiëntie versterker	≥90%
Schakelfrequentie	116KHz
Signaal-ruisverhouding (SNR)	≥65dB
Geluidsniveau	≤70dB
Afmetingen versterker	910Lmmx610Dmmx1150Hmm
Servo beveiligingssysteem
Functie	Temperatuur, winddruk, overmatige verplaatsing, overspanning, overstroom, onderspanning ingang, externe fout, besturingsvoeding, logische fout, faseverlies ingang
Digitale trillingscontroller VCSusb-2
Hardwareconfiguratie	2 gelijktijdige ingangskanalen, 1 uitgangskanaal Sinus, willekeurig, klassieke schok
Controlecomputer	Merkcomputer met 17" LCD-monitor, toetsenbord en optische muis
Software	Met tweetalige (Chinees/Engels) bedieningsinterface, ondersteunt het analyse in tijddomein en frequentiedomein, besturing van de signaalbron, sinus sweep-analyse en meer. Het kan automatisch WORD-testrapporten genereren en beschikt over functies voor signaal/dataweergave, opslag, configuratie van testparameters en data-analyse.
Versnellingssensor LTE C04A07	Frequentiebereik: 1-8000Hz Gevoeligheid: 30pc/g Temperatuurbereik: -40 - 160℃
VT60 verticale uitbreidingstafel
Materiaal	Aluminium/Magnesiumlegering, oppervlak hard geanodiseerd
Tafelafmetingen	600mm×600mm
Bevestigingsgat	M8 roestvrijstalen schroefhuls, duurzaam en slijtvast
Gebruiks frequentie	Sinus: 2000 Hz; Willekeurig: 2000Hz
Gewicht	Ongeveer 45KG

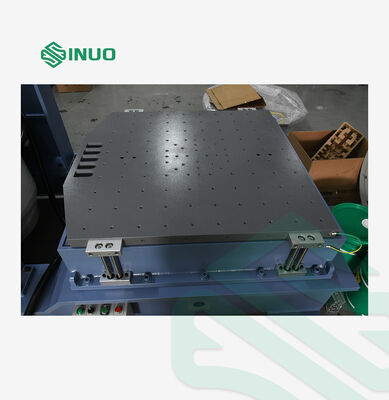

HG60 horizontale oliefilm schuiftafel
Materiaal	Aluminium/Magnesiumlegering, oppervlak hard geanodiseerd
Tafelafmetingen	600mm×600mm
Bevestigingsgat	M8 roestvrijstalen schroefhuls, duurzaam en slijtvast
Gebruiks frequentie	Sinus: 2000 Hz; Willekeurig: 2000Hz
Gewicht	Ongeveer 57KG
B402S koelventilator (inclusief geluiddemper)
Ventilatorvermogen	4KW
Ventilator debiet	40.8m³/Min
Ventilator druk	0.049kgf/cm2
Elektrische vereisten
Voeding	AC 3-fase 380V/50Hz, 25 KVA
Perslucht	0.6Mpa
Aardingsweerstand	≤4Ω

Prestaties en structurele voordelen van de apparatuur

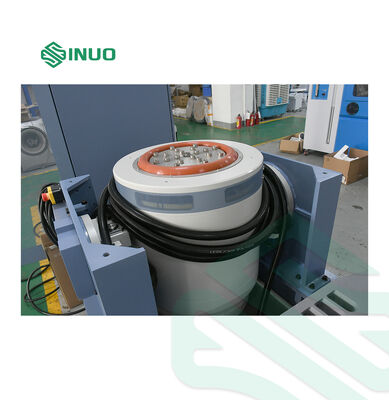

1. Geoptimaliseerde structuur van de trillingstafel

Maakt gebruik van precisiegegoten en handmatig gepolijste bewegende spoel, gecombineerd met dubbele lagers axiale geleiding en foto-elektrisch belastingsondersteuningssysteem. Het onderdrukt effectief axiale afwijking en rotatieverplaatsing tijdens hoogfrequente trillingstests, waardoor de teststabiliteit en levensduur aanzienlijk worden verbeterd. Het dubbele magnetische circuitontwerp realiseert een uniforme magnetische veldverdeling en ultra-lage fluxlekkage, waardoor interferentie met testobjecten en omringende apparatuur wordt vermeden. Het oppervlak is behandeld met fosfateren tegen corrosie en hoogwaardige autolaktechnologie, met uitstekende slijtvastheid en roestbestendigheid voor langdurige continue industriële werking.

Uitgerust met honingraat luchtkanaal en dubbellaagse shunt warmteafvoerstructuur, gecombineerd met een geluidsarme ventilator, lost het het oververhittingsprobleem van langdurige testen onder hoge belasting op, wat resulteert in geluidsarme en hoog-efficiënte warmteafvoer.

2. Hoog-efficiënte digitale schakelende eindversterker

De LA12K digitale eindversterker maakt gebruik van geavanceerde IGBT-technologie en sinusvormige frequentievermenigvuldiging PWM-modulatie-algoritme, met een signaal-ruisverhouding van ≥65dB en een werkefficiëntie van meer dan 90%. Het voldoet aan de EU CE-veiligheidsnormen, beschikt over stabiele output, laag geluidsniveau en sterke anti-interferentiecapaciteit. De elektronische automatische stroomdelingstechnologie zorgt voor een gebalanceerde stroomoutput, waardoor signaalvervorming effectief wordt vermeden en de authenticiteit en nauwkeurigheid van de trillingstestgegevens worden gewaarborgd.

3. Volledig beschermend servo-veiligheidssysteem

Ingebouwd multidimensionaal veiligheidsbeveiligingsmechanisme, dat overspanning, onderspanning, faseverlies, overstroom, overtemperatuur, overmatige verplaatsing, externe fout en logische foutbescherming omvat. Het kan automatisch alarm slaan en de machine stoppen in geval van abnormale omstandigheden, waardoor testmonsters, de apparatuur zelf en operators worden beschermd, wat een testoperatie met nul risico's mogelijk maakt.

4. Hoog-precisie intelligente trillingscontroller

Maakt gebruik van een 32-bits floating-point DSP-processor (hoogfrequentie 300MHz) en een 24-bits ADC/DAC-chip met hoge resolutie, met een dynamisch regelbereik van meer dan 90dB en een signaal-ruisverhouding van meer dan 100dB. Onafhankelijk regelkringontwerp scheidt de PC-werking van de systeemcontrole, wat zorgt voor realtime respons en ultra-hoge regelprecisie.

Ondersteunt drie kern testmodi: willekeurige trillingen, sinus sweep en klassieke schok. Het omvat rijke sweep-modi, puls golfvormen en frequentiebanden, voldoet aan MIL-STD-810, ISO en industriële normen. Het tweetalige Chinees/Engels systeem ondersteunt het genereren van Word/PDF testrapporten met één klik, met volledige data-analyse, curveweergave en data-opslagfuncties, handig voor laboratoriumcertificering en archivering van fabrieks kwaliteitsinspecties.

5. Multi-directionele testuitbreidingsmogelijkheden

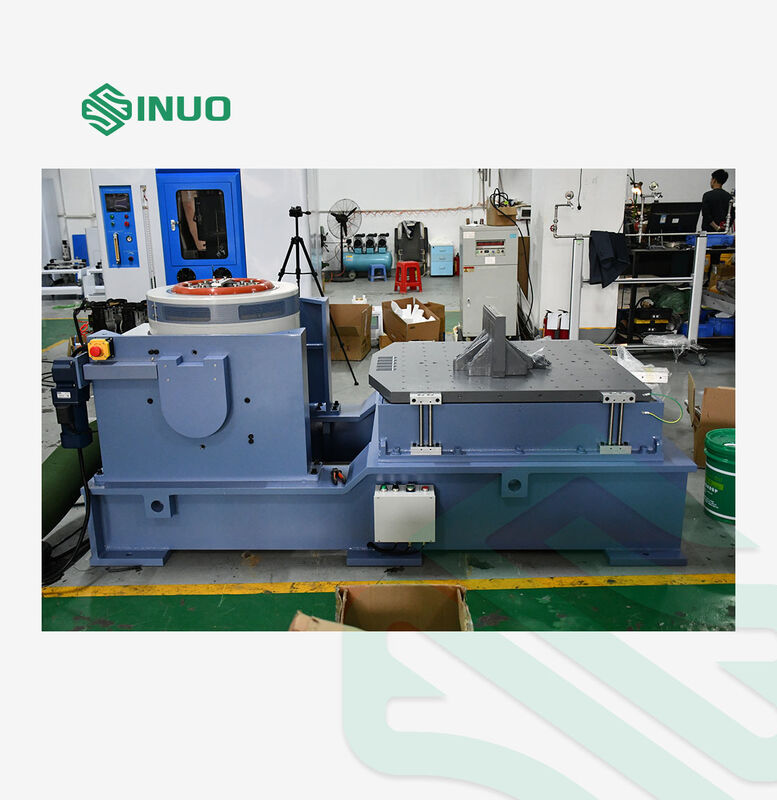

Uitgerust met 600*600mm magnesiumlegering verticale en horizontale testplatforms, met hard geanodiseerd oppervlak en duurzame M8 roestvrijstalen schroefhulzen, ondersteunt hoogfrequente langdurige testen. De onafhankelijke horizontale oliefilm schuiftafel is uitgerust met een natuurlijke granieten basis en een aparte oliebron, met sterke laterale beperking en hoge weerstand tegen kantelmoment, voldoet aan de eisen voor multi-hoek en multi-directionele trillingstests van grote en onregelmatige specimens.
