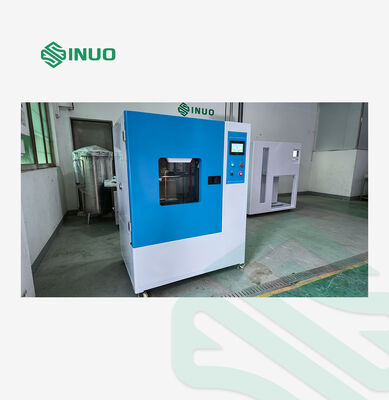

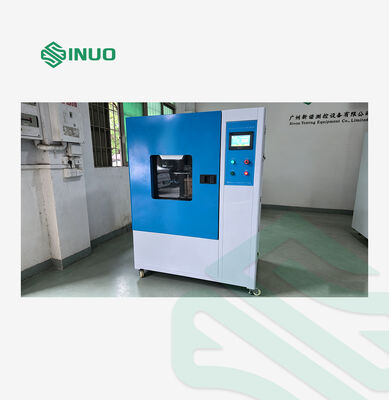

IEC 60529 IPX1-2 Vertical Druppel Regen Testkamer voor Elektronica & Auto-onderdelen

Technische parameters

Structurele parameters

Afmetingen druppelplaat

Ca. L600 × B600 mm

Afmetingen binnenkamer

Ca. L800 × D800 × H1000 mm

Totale buitenafmetingen

Ca. L1250 × D1020 × H1750 mm

Diameter druppelgat

Ø0,4 mm

Afstand tussen druppelgaten

20 × 20 mm

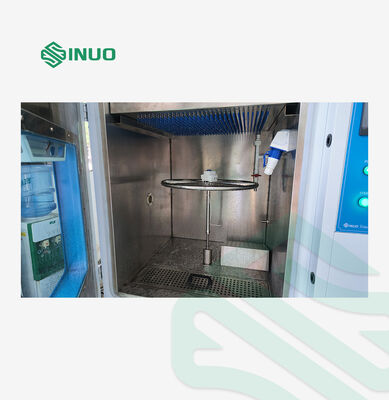

Diameter draaitafel

Ø600 mm

Functionele parameters

Regenvalvolume

IPX1: 1±0,5 mm/min
IPX2: 3±0,5 mm/min

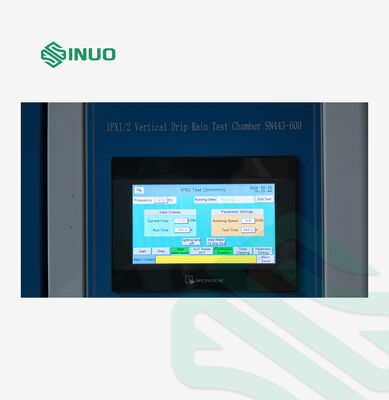

Regelmodus stroming

Handmatige aanpassing

Hefmodus druppelplaat

Vast niet-hefbaar type; heffen gerealiseerd door draaitafel voor monsterdrager

Heuhoogte draaitafel

400–700 mm

Draagvermogen draaitafel

50KG

Kantelhoek draaitafel

0° of 15° (horizontale referentie)

Rotatiesnelheid draaitafel

1 omw/min (voor IPX1-test)

Testtijdbereik

0-999 min

Veiligheidsvoorzieningen

Aardlekschakelaar, waterschaarstebeveiliging, kortsluitingsbeveiliging

Elektrische parameters

Voeding

220V AC

Nominaal vermogen

1,0 kW

Standaard accessoires

1 exemplaar bedieningshandleiding
1 exemplaar fabriekscertificaat
1 apparatuurgarantiekaart
1 filterpatroon
100 test druppelnaalden
20 messing druppelnaaldhouders

Gebruiksomstandigheden

De gebruiker garandeert de volgende omstandigheden en voltooit de bijbehorende aansluitingen.

Installatieplaats

1. Vlakke vloer met soepele afvoer; vloeren en muren moeten waterdicht zijn, voorzien van vloerafvoeren of afvoergoten.
2. Vloerbelastbaarheid ≥ 200 kg/m²
3. Goed geventileerde ruimte
4. Geen ernstige trillingen rond de apparatuur
5. Geen sterke elektromagnetische veldinterferentie rond de apparatuur
6. Geen brandbare, explosieve, corrosieve stoffen of stof in de buurt van de apparatuur
7. Voldoende ruimte voor bediening en onderhoud rond de unit: 600 mm vrije ruimte aan de achter-, linker-, rechter- en bovenzijde
8. 1200 mm vrije ruimte aan de voorzijde van de apparatuur

Omgevingscondities

· Temperatuur: 5°C ~ 35°C
· Relatieve vochtigheid: ≤85% RV
· Atmosferische druk: 86 kPa ~ 106 kPa

Voedingscondities

Spanning & Frequentie

220V AC ±10%, 50Hz ±10%; Fase + Nul + Beschermende Aardedraad

Geïnstalleerd vermogen

1,0 kW

Aardingsweerstand

Beschermende aardingsweerstand minder dan 4 Ω

Netschakelaar

1. De gebruiker installeert een onafhankelijke aardlekschakelaar (ALC) met bijpassende capaciteit exclusief voor deze apparatuur op de installatieplaats.
2. Messchakelaars of wandcontactdozen zijn verboden.
3. De aardlekschakelaar wordt binnen 2 meter van de apparatuur geïnstalleerd.

Vereisten waterleiding

1. De gebruiker voorziet in een waterleiding met een waterdruk van ≥0,2 MPa, voorzien van een 4-punts waterkraan op de installatieplaats.
2. De waterkraan bevindt zich binnen 2 meter van de apparatuur.

Vereisten luchttoevoer

Luchtcompressor is vereist; aanbevolen luchtdruk: 0,6 ~ 0,8 MPa.
