IEC60086-4 Clausule 6.5 Extern kortsluitingstest met temperatuurregeling

IEC60086-4 Secties 6.5 Bijlage B Temperatuurgecontroleerde Externe Kortsluitingstester

Productoverzicht:

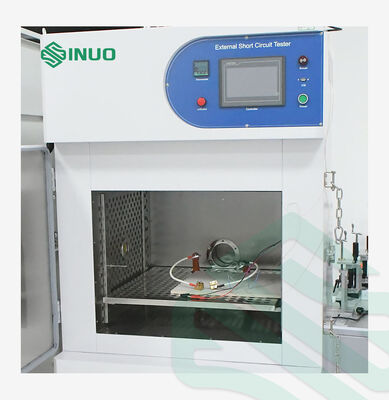

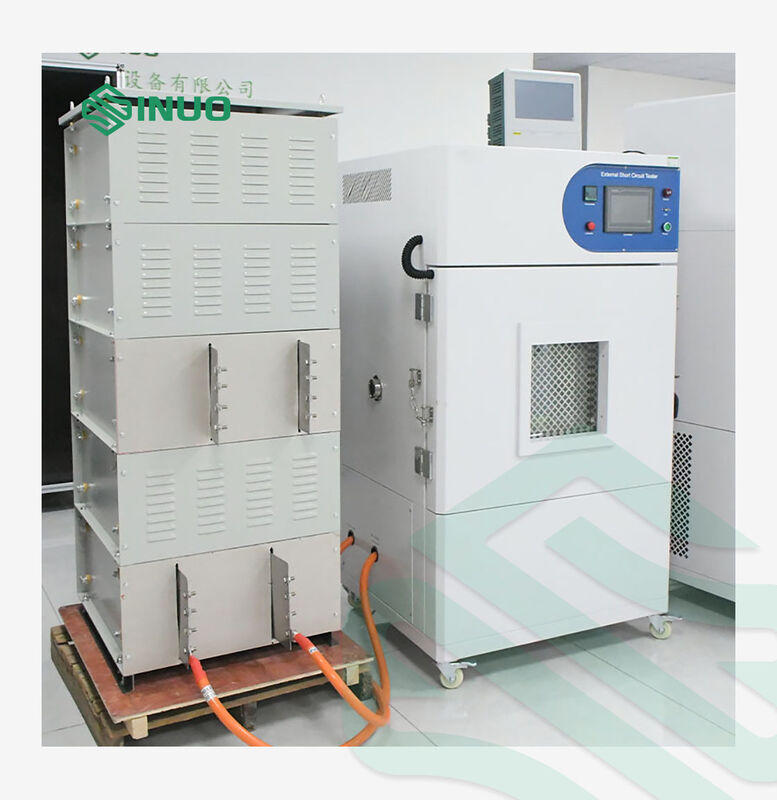

De Temperatuurgecontroleerde Externe Kortsluitingstester is ontworpen voor veiligheidstests van lithiumbatterijen, misbruiktests van batterijcellen en externe kortsluitingstests.

Met een maximale belastingsstroom van 1000A, een ingebouwde weerstand van 20mΩ en een DC-responstijd van ≤5μs, biedt het systeem een gecontroleerde en herhaalbare kortsluitingstestomgeving met hoge stroomsterkte.

De geïntegreerde temperatuurgecontroleerde kamer, bewaking van de oppervlaktetemperatuur van de batterij, automatische PLC-besturing, rookafzuiging en explosiebeveiliging maken het geschikt voor R&D-laboratoria voor batterijen, veiligheidstestlaboratoria en kwaliteitscontroletoepassingen.

Toepasselijke normen:

Het voldoet aan de norm UN38.3 clausule 4.5 Test T.5, UL 1642, IEC 62619:2017 clausule 7.2.1, IEC62133-1:2017 clausule 7.3.2, IEC62133-2:2017 clausule 7.3.1 en 7.3.2, IEC62133:2014 clausule 7.3.2, 8.3.1, 8.3.2, IEC60086-4 clausule 6.5.1, IEC60086-4 clausule 6.5.8 6.5.9, enzovoort.

Belangrijkste kenmerken

• 1000A maximale belastingsstroom voor kortsluitingstests van batterijen met hoge stroomsterkte
• ≤5μs DC-responstijd voor snelle kortsluitingsreactie
• 20mΩ ingebouwde weerstand voor gecontroleerde externe kortsluitingstests
• Temperatuurbereik: RT+10°C tot 100°C
• 2-kanaals bewaking van de oppervlaktetemperatuur van de batterij, bereik -20 tot 800°C
• PLC + touchscreen bediening voor automatische testuitvoering
• 0–1000A DC-stroomacquisitie met ±0,5% F.S. nauwkeurigheid
• Geïntegreerde rookafzuiging, drukverlaging en explosiebeveiliging

Basisprestaties:

1. Eenvoudige bediening en besturing: touchscreen mens-machine-interface, touch-editing bediening; de batterij wordt op de plank van de thermostaat geplaatst. Sluit de deur en druk op de testknop op het touchscreen om de test automatisch te voltooien.
2. Veiligheid en explosiebeveiliging: De binnen- en buitenkasten zijn versterkt in ontwerp.
3. Algemeen esthetisch ontwerp: mooie en elegante uitstraling.
4. Gemakkelijk te verplaatsen naar positie: De onderkant van de apparatuur is ontworpen met zwenkwielen en stelvoeten om het verplaatsen en bevestigen van de apparatuur te vergemakkelijken.

Testvereisten en stappen:

1. Nadat de apparatuur het laboratorium is binnengekomen, stelt u de afstand tussen de voor-, achter-, linker- en rechterkant van de apparatuur in, stelt u de stelvoeten af om de basis waterpas te maken en bevestigt u de zwenkwielcups.
2. Sluit het netsnoer aan op het apparaat en test de machine. Alleen als er geen problemen zijn, kunt u de producttest ingaan.

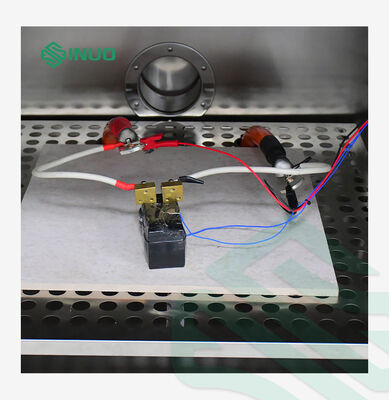

3. Stel de testparameters in, plaats de batterij op de plank van de interne testkast, sluit de deur en start de test.
4. Tijdens de test kan de deur niet naar believen worden geopend totdat de test is voltooid. Nadat de observatietijd is verstreken, kan de deur worden geopend om de batterij te inspecteren.

Technische parameters:
