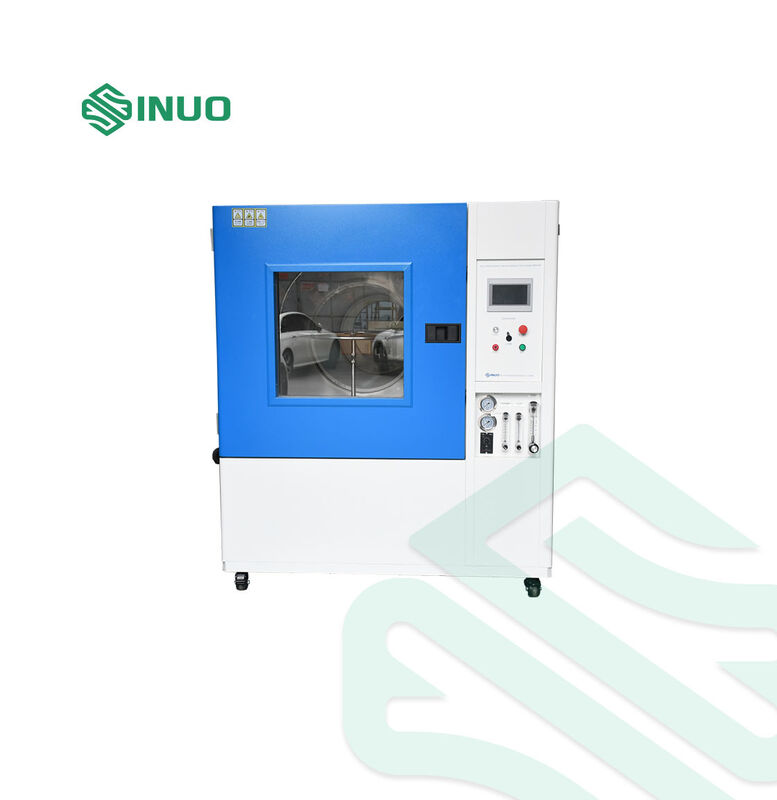

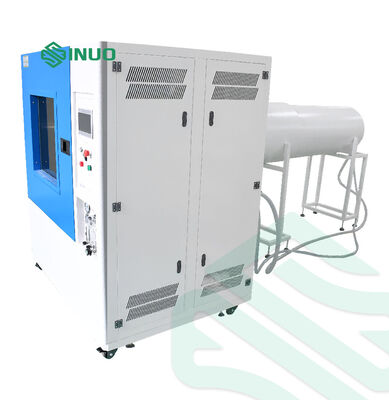

IEC 60529 IPX5 IPX6 Hoogdrukwaterbespuitingsapparatuur Waterdichte kamer

DeIPX5 IPX6 waterdichte testkameris ontworpen voor:IEC 60529 insluitscherming en IP-kwalificatieonderzoekHet beschikt over speciale waterjet sproeiers, instelbare stroom en druk, een gemotoriseerde draaitafel en een continue watercirculatie voor betrouwbare en herhaalbare testen.
Geschikt voor:elektrische, elektronische, verlichtings- en automobielproducten, ondersteunt de kamer waterdichte testen voorproductontwikkeling, kwaliteitscontrole en nalevingscontrole.

met een vermogen van meer dan 50 W,

• IPX5:Ø6,3 mm spuitstuk
• IPX6:Ø 12,5 mm spuitstuk

Het systeem ondersteunt twee hoogdrukwaterstraalproefniveaus in één testkamer.

Het waterbespuitingssysteem bevat eendigitale stroommeter en drukmetervoor de controle en aanpassing van de testomstandigheden.

Het water dat aan de bodem van de kamer is verzameld, wordt in de tank teruggestuurd en voortdurend opnieuw in omloop gebracht, waardoor het systeem geschikt is voor herhaalde waterdichte tests.

DeDraaiplaat met een diameter van 1600 mmmet een snelheid van1 ̊7 rpm, waardoor verschillende oppervlakken van het monster aan de waterstraal worden blootgesteld.

De LCD-touchscreencontroller stelt de gebruiker in staat de testtijd te instellen en het testproces gemakkelijk te besturen.

De kamer en de sproeipijpen zijn vervaardigd vanSUS304 roestvrij staalvoor duurzaamheid en weerstand tegen voortdurende blootstelling aan water.

Het systeem werkt via eengesloten-loop hoogdrukwatercirculatiesysteem.

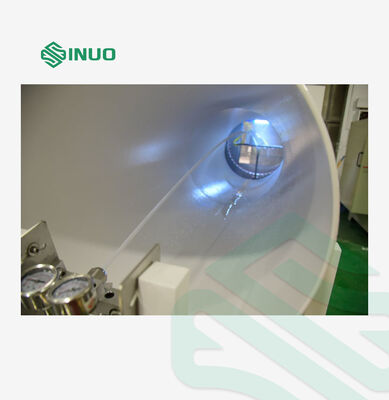

Tijdens het testen haalt de pomp water uit de tank en brengt het onder druk voordat het door de roestvrijstalen sproeipijpen wordt geleverd.
Voor IPX5- en IPX6-tests rijdt de bijbehorende spuitstuk water naar het proefmonster.terwijl de draaitafel draait bij de ingestelde snelheid.
Dede waterstroom en de sproeidruk worden tijdens de test gemonitord, en het water wordt verzameld en teruggestuurd naar de tank voor continue circulatie.
Deze configuratie zorgt voor stabiele en herhaalbare omstandigheden voorIP-waterdichtheidstests en insluitschermingsbeoordeling.

Grootte van de binnenkamer	2000*2000*1000mm ((W*D*H)
Grootte van de buitenkamer	Bijvoorbeeld: 4800*2060*1800mm
Grootte van het monster
Diameter van de draaitafel	1600 mm
Draaiplaat laadvermogen	10 kg
Aantal sproeiers	2; 1 voor IPX5 en 1 voor IPX6
Oppervlak voor blootstelling aan water	Zijde van het product
Afstand van mondstuk tot monster	2500*3000 mm
Diameter van het spuitstuk	IPX5:φ6,3 mm IPX6:φ12,5 mm
Waterstroom	IPX5:12.5±0.625 ((L/min) IPX6:100±5 ((L/min)
Pijpdiameter	Hoogdrukslangen van 1/4 inch en 1 inch, elk 1
Waterspuitdruk	30~200 kPa, instelbaar volgens de doorstroming
De snelheid van de draaitafel	1 ̊7 rpm
Duur van het sproeien	3, 10, 30, 9999 min, verstelbaar
Operatietijd	1 ̊9999 min, verstelbaar
Watercirculatiesysteem	Continu watercirculatie
Drukmeter	Toont waterdruk
Controlesysteem	Zelf ontwikkeld touchscreen bedieningssysteem (Teelong)
Bespuitingssysteem	Waterpomp, drukmeter en vaste steun voor spuitbuizen
Materiaal voor sproeipijpen	van roestvrij staal
Kamermateriaal	SUS304 roestvrij staal
