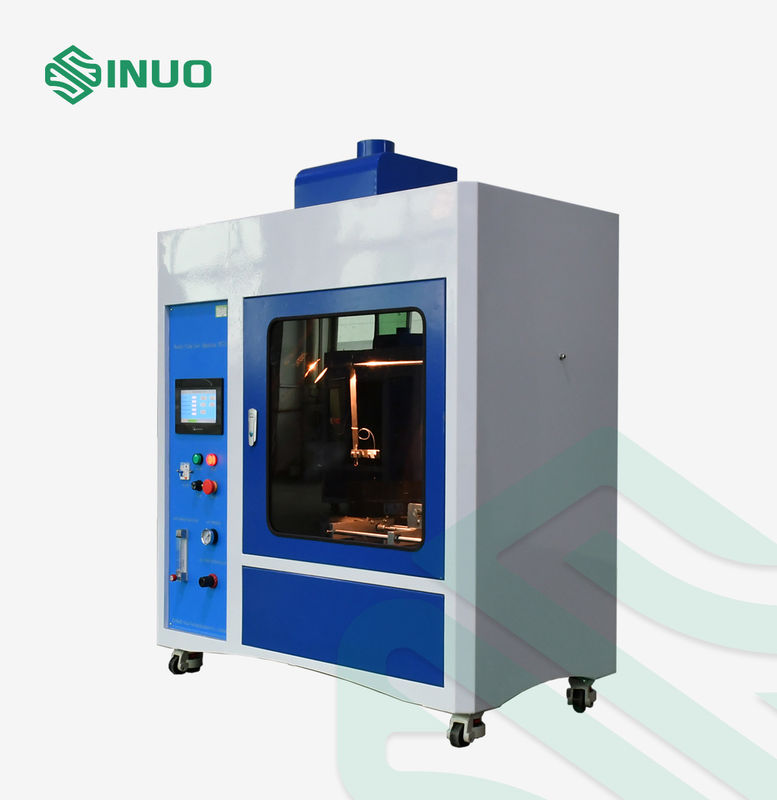

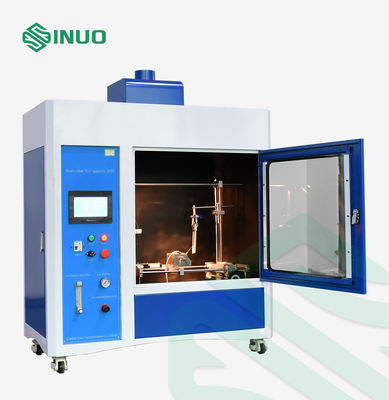

IEC 60695-11-5 Naaldvlammetester met PLC-besturing en touchscreen

Het Naaldvlamtestapparaat is ontworpen om het brandgevaar van elektrische en elektronische producten, componenten, isolatiematerialen en vaste brandbare materialen onder foutcondities te evalueren.

De tester past een gecontroleerde naaldvlam toe op het testmonster onder een gespecificeerde hoek en evalueert of het materiaal ontbrandt, evenals de vlamduur en het verbrandingsgedrag na blootstelling.

De apparatuur is ontworpen in overeenstemming met IEC 60695-11-5 en is geschikt voor naaldvlamtesten onder gespecificeerde testcondities.

Met PLC-besturing en een 7-inch kleurentouchscreen biedt de SN773 geautomatiseerde testoperaties en handige parameterbewaking voor laboratorium- en kwaliteitscontroletoepassingen.

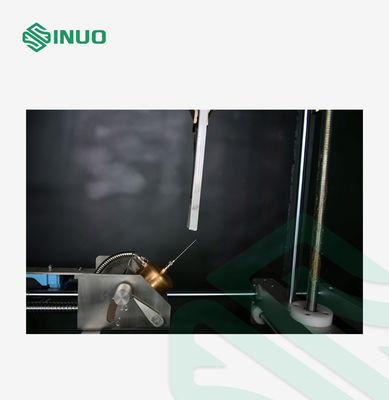

De test maakt gebruik van een naaldvormige brander die wordt gevoed met butaangas. De brander wordt onder een hoek van45° ten opzichte van het monster geplaatst tijdens de test.

Een gespecificeerde vlam wordt gedurende de vereiste duur op het monster aangebracht. Het brandgevaar wordt geëvalueerd op basis van factoren, waaronder:

• Of het monster ontbrandt
• Of de verbranding aanhoudt na vlamtoepassing
• Brandduur
• Vlamvoortplanting of verbrandingsgedrag

De test helpt bij het beoordelen van de weerstand van materialen en componenten tegen ontsteking veroorzaakt door een kleine externe vlam onder abnormale of foutcondities.

Het PLC-besturingssysteem automatiseert de testsequentie en verbetert de testherhaalbaarheid.

Een gebruiksvriendelijke touchscreen-interface stelt operators in staat om de testparameters gemakkelijk in te stellen en te bewaken.

De vlamhoogte is instelbaar tot 12 ± 1 mm en kan worden gecontroleerd met de meegeleverde vlamhoogtemeter.

De geïntegreerde timer ondersteunt nauwkeurige meting van de ontsteking- en verbrandingsduur.

De testprocedure omvat een onafhankelijk luchtstroomsysteem om de vereiste testcondities te helpen handhaven.

Parameter/ model	SN773
Werkspanning	AC 220V/50Hz
Besturing	PLC
Display	7 inch kleurentouchscreen
Timing apparaat	9999X0.1S
Verbrander	Binnenboring φ0.5mm ± 0.1mm, Buiten diameter ≤φ0.9mm, Lengte ≥ 35mm, roestvrij staal
Verbrandingshoek	schuin 45° (testen) of verticaal (bij aanpassing van de vlamhoogte)
Vlamhoogte	12±1mm instelbaar (met vlamhoogtemeter)
Gascategorie	95% butagas (kan worden gebruikt met gebotteld aanstekergas)
Temperatuurbereik test	0~1000℃
Vlamopwarmingsvereiste	Van 100° tot 700°, tijd voor standaardwaarden binnen 23.5S±1S
Temperatuur thermocouple	φ0.5 pantser nikkel-chroom/nikkel-aluminium draad K-Thermocouple

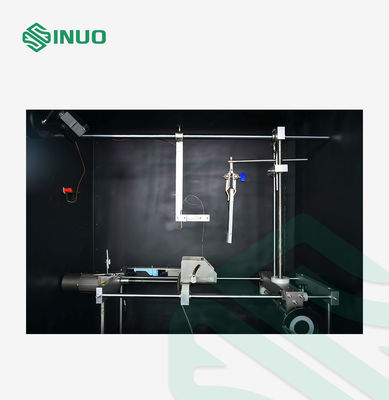

Werkruimte	0.5 kubus, roestvrijstalen behuizing, zwarte achtergrond
Testproces	Automatische besturing van het testproces, onafhankelijke luchtstroom
Volume aanpassing	Debietmeter aanpassing
Accessoires	Een wit grenen bord *1 Tissuepapier *5 Vlamhoogtemeter volgens figuur A.3 *1 Een afstandsbediening *1: Een aluminiumfolie uitlaatpijp *1
Afmetingen en gewicht apparatuur	1100mm* 550mm* 1100mm, 120KGS
Voldoet aan norm	IEC 60695-11-5, etc.
