IEC 63370 clausule 19.10 Systeem voor druktesten van batterijbehuizingen

IEC 63370 clausule 19.10 Batterijbehuizing Druktest Systeem

Het Batterijbehuizing Druktest Systeem is ontworpen voor het evalueren van de mechanische sterkte en drukbestendigheid van batterijbehuizingen die worden gebruikt in batterij-aangedreven apparaten met metaalionchemie batterijen.

Volgens IEC 63370 clausule 19.10 simuleert deze apparatuur abnormale batterijontluchtingsomstandigheden door gecontroleerde interne druk toe te passen om te verifiëren of de batterijbehuizing de druk kan weerstaan die wordt gegenereerd tijdens een foutconditie.

Deze laboratoriumapparatuur voor batterijveiligheidstests is geschikt voor fabrikanten, certificeringslaboratoria en onderzoeksinstellingen die druktests van batterijbehuizingen, veiligheidsevaluaties van lithiumbatterijen en IEC-nalevingsverificatie uitvoeren.

• Ontworpen volgens IEC 63370 clausule 19.10 batterijveiligheidseisen
• Geschikt voor complete metaalionchemie batterijassemblages
• Handmatig druksysteem met nauwkeurige drukmonitoring
• Instelbaar gasinjectievolume voor verschillende testvereisten

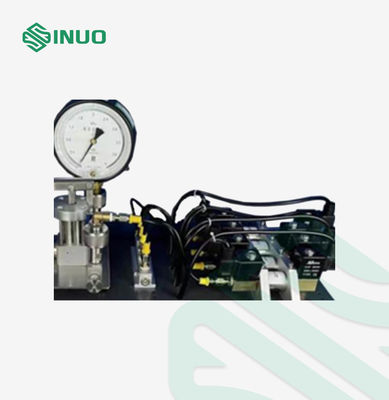

• Drukverificatie via mechanische drukmeter met hoge nauwkeurigheid
• Compacte tafelmodelstructuur geschikt voor laboratoriumomgevingen
• Betrouwbare oplossing voor veiligheidstests van batterij-aangedreven apparaten

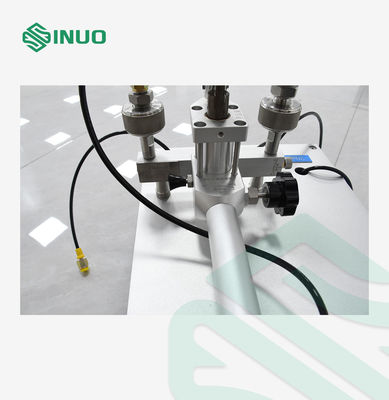

Het monster wordt onder druk gezet met een handpomp totdat de initiële druk 2070 kPa ±10% bereikt. De druk wordt gemonitord via de ingebouwde drukmeter, terwijl het zuiger-slagmechanisme het drukregelproces regelt.

Na het bereiken van de gespecificeerde initiële druk wordt het vereiste luchtvolume geïnjecteerd via een Φ2.85 ±0.05 mm opening volgens de standaardvereiste. Het drukverlagingsproces wordt vervolgens gemonitord en de interne druk moet binnen 30 seconden dalen tot onder 70 kPa.

Voor de handmatige versie wordt het geïnjecteerde luchtvolume door de operator geregeld volgens de testvereiste.

Toepassingsgebied van Testmonster, Toepassing, Principe, Structuur en Bedrijfsomgeving
Testmonster en Beperkingen	Complete batterijen met metaalionchemie.
Testdoel	Gebruikt om de drukbestendigheid van de behuizing van batterij-aangedreven apparaten uitgerust met complete batterijen met metaalionchemie te meten. De test verifieert of de behuizing de druk kan weerstaan die wordt gegenereerd door batterijontluchting tijdens een foutconditie en evalueert de sterkte van de behuizing.

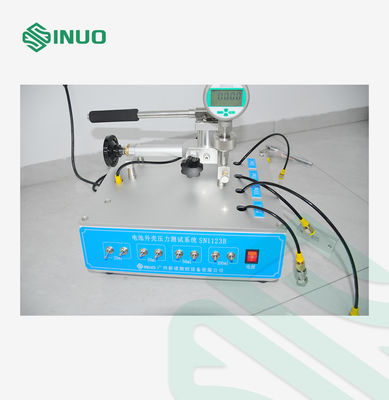

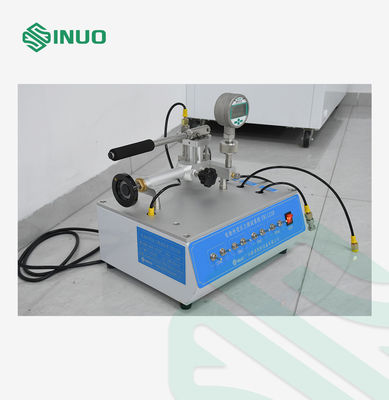

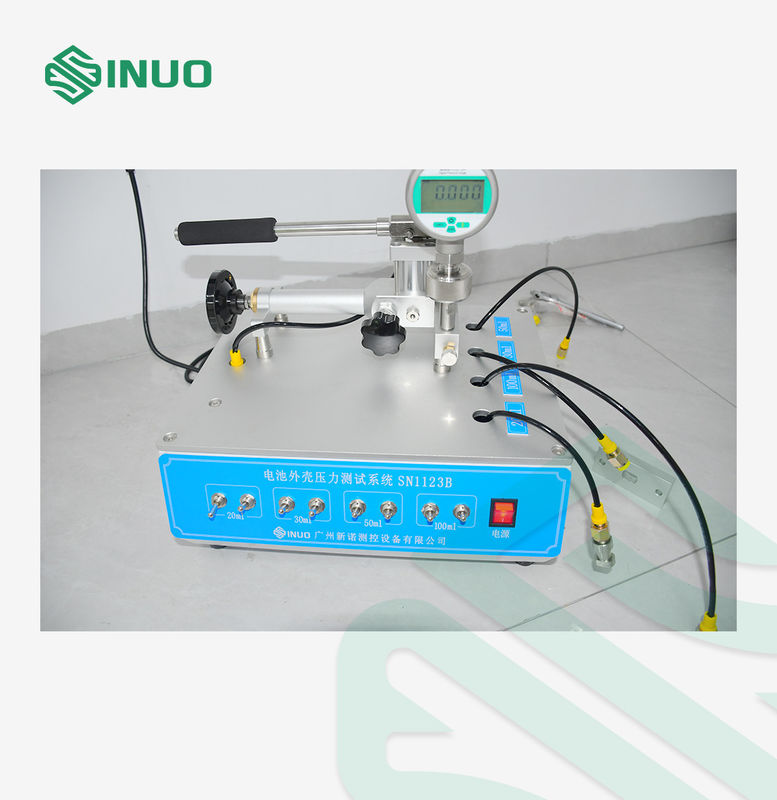

Apparatuurstructuur	De apparatuur heeft een kastachtige structuur met handmatige bediening en drukmeterweergave. Het gasvolume kan worden aangepast aan de testvereisten. Het kenmerkt eenvoudige bediening en een compact uiterlijk, waarbij de voordelen van vergelijkbare producten wereldwijd worden gecombineerd. Afmetingen: ca. 800 * 500 * 600 mm (B * H * D) Gewicht: ca. 80 kg
Bedrijfsomgeving	Voeding: AC 220V ±10%/50–60 Hz; Bedrijfsomgeving: bedrijfstemperatuur 0–40 °C, luchtvochtigheid 30%–90%;
Prestatiespecificaties
Model	SN1123B
Station	Enkel station
Elektrische besturingsmethode	Handmatige bediening, knopbediening en drukmeterweergave
Aandrijfmethode	Handmatige drukopbouw
Testmedium	Gas
Testdruk	0.01–2.5 MPa; weergegeven op drukmeter
Testtijd	Handmatige bediening
Testproces	Handmatige installatie/verwijdering van monster en handmatige procesregeling
Afdichtingsconnector	Standaardconfiguratie: één set; openingdiameter: Φ2.85 ± 0.05 mm
Afmetingen en gewicht van apparatuur	L*B*H = 800*500*600mm, gewicht: ca. 80 kg
Luchtinjectievolume	20,30,50,100ml
Bedrijfsomgeving	Atmosferische druk: 80–106 kPa; Omgevingstemperatuur: 5–40°C; Relatieve luchtvochtigheid: 20–80% RH. De apparatuur moet worden geïnstalleerd in een omgeving vrij van ernstige schokken of trillingen, elektromagnetische interferentie, stof, explosieve gassen en corrosieve gassen, met goede ventilatie- en warmteafvoercondities.

• Veiligheidstests van lithiumbatterij-aangedreven apparaten
• Verificatie van mechanische sterkte van batterijbehuizingen
• IEC 63370 clausule 19.10 nalevingstests
• Productontwikkeling van oplaadbare batterijen
• Certificeringslaboratoria voor batterijveiligheid
• Fabrikanten van huishoudelijke apparaten
• Fabrikanten van batterij-aangedreven apparatuur
