Hoge Energie Pendelhamer Impact Tester voor IEC 61851-1 Conformiteit en IK06-IK11 Testen

Hoge Energie Pendelhamer Impact Tester voor IEC 61851-1 Conformiteit en IK06-IK11 Testen

Merknaam:	Sinuo
Modelnummer:	SNQC1008
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Impact-energie:

Slinger: 2/5/10/20/50 J; Verticaal: 2/5/10/20/50 J (optioneel)

Effectmassa:

500 g, 1,7 kg, 5 kg, 10 kg (±2%)

Pendelbuis:

Lengte: 1000㎜, buitendiameter: 15,9 mm stalen buis

Effecthoogte:

Elektrisch op en neer verstelbaar, Slag: 300–1800 mm

Valhoogte:

0–500 mm met schaalaanduiding

Transmissiesysteem:

Precisie kogelomloopspindel + lineaire geleiderail

Verpakking Details:

multiplex kast

Levering vermogen:

10 sets per maand

Markeren:

IEC 61851-1 conformiteits-impacttester

IK06-IK11 Testen van slingerhamerslagtester

Mechanische impacttester met hoge energie-impact

Productbeschrijving

Hoge-energie pendulehamer impact tester voor EV-laders IEC 61851-1 IK-code testen

Productoverzicht

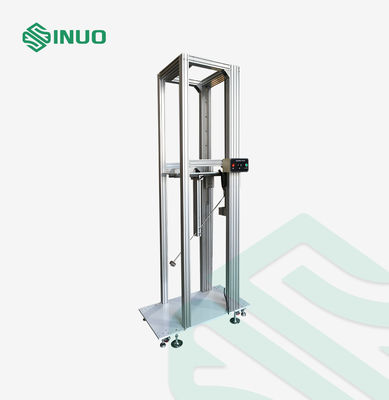

De SNQC1008 Hoge-energie pendulehamer impact tester is ontworpen voor mechanische sterkte- en slagvastheidstesten van EV-laadstations, elektrische behuizingen, stroomverdeelkasten, meter kasten en schakelkasten.

In overeenstemming met IEC 60068-2-75, IEC 62262 IK-impactbeschermingseisen en IEC 61851-1 clausule 12.11, evalueert de tester het vermogen van behuizingen van apparatuur om externe mechanische impacts te weerstaan door middel van gecontroleerde pendule- en verticale hamerslagtesten.

De SNQC1008 wordt veel gebruikt door fabrikanten van EV-laders, fabrikanten van elektrische apparatuur, testlaboratoria en R&D-centra voor IK-impactverificatie en duurzaamheidsbeoordeling van behuizingen.

Belangrijkste toepassingen

Toepassingsgebied	Typische testmonsters
Testen van elektrische voertuiglaadapparatuur	AC-laadstations, DC-laadstations, EVSE-behuizingen
Impacttesten van elektrische behuizingen	Meter kasten, verdeelkasten, schakelkasten
Industriële elektrische veiligheidstesten	Vermogenselektronica-apparatuur en buitenbehuizingen
Testlaboratoriumtesten	Verificatie van IK-beschermingsniveau volgens IEC-normen

Toepasselijke normen en clausules:

IEC60068-2-75:2014
IEC62262:2021
IEC 61851-1-201712.11
IEC 62477-1:2022
EN IEC 61851-1-2019,12.11 /IEC 61851-1-2017,12.11

Bereik van specimen, toepassing, principe, structuur en werkomgeving

Specimen en beperkingen	Elektrische voertuiglaadstations; Stroomverdeelkasten; Meter kasten; Schakelkasten
Testprincipe	Test Eha (Pendulehamertest): Het impactelement wordt vrij uit een gespecificeerde hoogte losgelaten via een 1 meter lange pendelbuis en raakt het specimen op het laagste punt van het pendelpad. De impactenergie wordt gegenereerd door de omzetting van potentiële zwaarte-energie in kinetische energie, waardoor het doel van impacttesten op het specimen wordt bereikt. Test Ehc (Verticale hamertest): Het impactelement wordt vrij uit een gespecificeerde hoogte losgelaten via een geleidingsbuis en raakt het specimen op het laagste punt van de verticale beweging. De impactenergie wordt gegenereerd door de omzetting van potentiële zwaarte-energie in kinetische energie, waardoor het doel van impacttesten op het specimen wordt bereikt.
Structuur en kenmerken	Trolleystructuur met verticaal verstelbare montagebeugel en impacthoek, geschikt voor verschillende maten EV-laadstations en impacthoogtevereisten.
Werkomgeving	Totale afmetingen: B1300D600H3200mm; Gewicht: ca. 250 kg

Belangrijkste prestatiespecificatiesModel

SNQC1008	SNQC1008A	SNQC1008B	Besturing & Bediening
Knopbediening	PLC-besturing, touchscreenbediening	Monsterplatform	Monsterplatform
Nee	Ja	Test specimen bereik	Test specimen bereik
Ja	Test specimen bereik	Test specimen bereik	Test specimen bereik
Meter kasten	Wand- en paalmontage AC-laadstations (monsterplatform vereist) Kast-type DC-laadstations Opmerking: De maximale afmetingen van laadstations die op het monsterplatform zijn geïnstalleerd, mogen niet groter zijn dan B x D x H = 1 x 1 x 2,0 m. De hoogte van staande laadstations mag niet groter zijn dan 2,0 m. Test items
Pendulehamertest (zijdelingse impact)	Verticale hamertest (bovenimpact, optioneel) Aandrijfsysteem

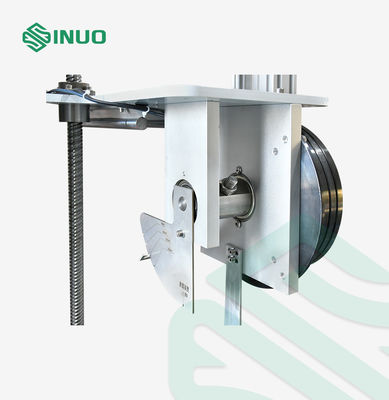

Hefen: Motor + reductoraandrijving	Ontgrendelingsmechanisme: Elektromagnetische ontgrendeling Transmissiesysteem
Precisie kogelomloopspindel + lineaire geleiderail	Impactenergie
Pendulehamer: 2 J, 5 J, 10 J, 20 J, 50 J	Verticale hamer: 2 J, 5 J, 10 J, 20 J, 50 J (optioneel) Gelijkwaardige massa van impact elementen
Pendulehamer: 500g, 1,7kg, 5kg, 5kg, 10kg ± 2%, (hoekige slagkop optioneel)	Verticale hamer: 500g, 1,7kg, 5kg, 5kg, 10kg ± 2% (optioneel) Roestvrijstalen constructie Pendelbuis
Lengte: 1000 mm, Buitendiameter: 15,9 mm stalen buis	Lengte: 1000 mm, Buitendiameter: 10,0 mm stalen buis Verticale hamermof
Geleidingsmof passend bij verschillende hamers, roestvrijstalen buis	Impactpositiehoogte van specimen (pendelhoogte)
Elektrisch verstelbaar omhoog en omlaag, Slag: 300–1800 mm	Verticale hamerslaghoogte
500-2000 mm	Valhoogte (pendelslaghoogte)

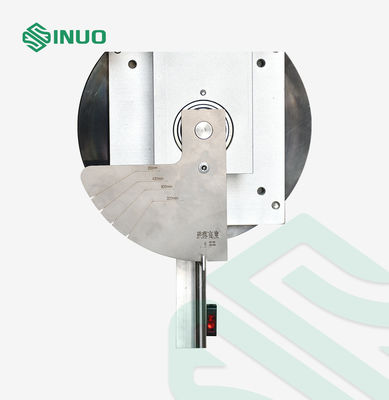

0–500 mm, met schaalindicatie die overeenkomt met de pendelhoek; de pendel kan van 0° tot 90° draaien	Bevestiging en ontgrendeling van impact element
Pin-type elektromagnetisch bevestigings- en ontgrendelingsmechanisme	Basisplaat
Verdikte dragende stalen basisplaat	Verplaatsingsmethode
Uitgerust met steunvoeten en zwenkwielen, waardoor verplaatsing naar de vereiste impactpositie mogelijk is.	Optionele functie
Secundaire impactpreventiefunctie	Bijlage
Referentietabel voor selectie van impactenergie en impact elementen	Bijlagetabellen:

Tabel 1 Kenmerken van impact elementenEnergie/J

0,14	2 ± 5%	5 ± 5%	10 ± 5%	20 ± 5%	50 ± 5%	Gelijkwaardige massa ± 2% kg
0,25 (0,2)	0,5	0,7	5	10	10	20
Nylon	Staal	R/mm
10	20	r/mm	r/mm	Opmerking: IK11 is bedoeld voor speciale behuizingen of beschermroosters die worden gebruikt in extreem zware buitenomgevingen. Wanneer gespecificeerd in de relevante productnormen, mag IK11 de zandzaktest niet vervangen.	Opmerking: IK11 is bedoeld voor speciale behuizingen of beschermroosters die worden gebruikt in extreem zware buitenomgevingen. Wanneer gespecificeerd in de relevante productnormen, mag IK11 de zandzaktest niet vervangen.	Opmerking: IK11 is bedoeld voor speciale behuizingen of beschermroosters die worden gebruikt in extreem zware buitenomgevingen. Wanneer gespecificeerd in de relevante productnormen, mag IK11 de zandzaktest niet vervangen.
18,5 (20)	35	60	80	(150)	125	f/mm
6,2 (10)	7	10	20	50	50	r/mm
-	10	10	-	10	20	l/mm
Te bepalen volgens de gelijkwaardige massa, zie Bijlage A	Tabel 2 Valhoogte

Energie/J

0,14	0,2	0,35		0,35	0,5	0,5	0,7		1	2	5	10	20	50	Opmerking: IK11 is bedoeld voor speciale behuizingen of beschermroosters die worden gebruikt in extreem zware buitenomgevingen. Wanneer gespecificeerd in de relevante productnormen, mag IK11 de zandzaktest niet vervangen.
0,25	0,5	0,25	0,5	0,25	0,5	0,25	0,25	0,5	0,5	0,5	0,7	5	10	10	20
56	(100)	80	(150)	140	(200)	(250)	200	400	400	500	500	200	400	500	Opmerking 1: Zie Opmerking in clausule 3.2.2.
Opmerking 2: De energie-eenheid Joule (J) in dit deel is afgeleid van de standaard zwaartekrachtversnelling (g), waarbij de afgeronde waarde van g wordt genomen als 10 m/s². Tabel 3 Relatie tussen IK-code en overeenkomstige impactenergie

IK-code

IK00

IK01

IK02

IK03

IK04

IK05

IK06

IK07

IK08

IK09

IK10

IK11

Impactenergie/J

0,14

0,2

0,35

0,5

0,7

Opmerking: IK11 is bedoeld voor speciale behuizingen of beschermroosters die worden gebruikt in extreem zware buitenomgevingen. Wanneer gespecificeerd in de relevante productnormen, mag IK11 de zandzaktest niet vervangen.

a Volgens deze norm wordt geen bescherming geboden.

Waarom kiezen voor SNQC1008?

Speciaal ontworpen voor mechanische impacttesten van EV-laadstations

Ondersteunt verificatie van naleving van IEC 61851-1 clausule 12.11
Dekt IK06–IK11 impactbeschermingstesten
Geschikt voor wereldwijde EVSE-fabrikanten en certificeringslaboratoria
Combineert hoge-energie impactcapaciteit met nauwkeurige positioneringscontrole
Verkrijgbaar met PLC touchscreen automatisering voor efficiënte laboratoriumoperaties
