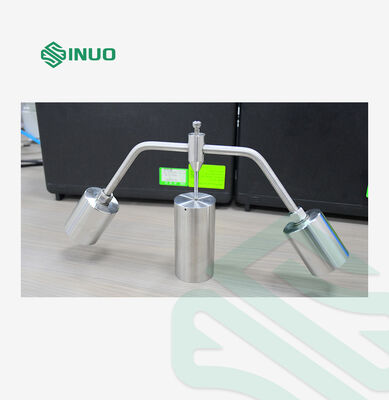

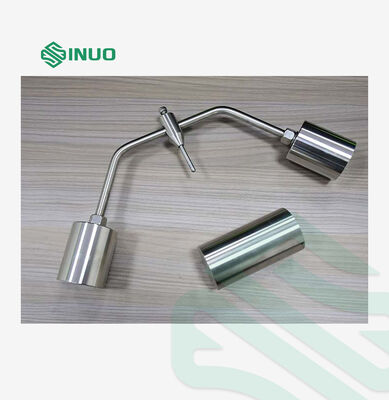

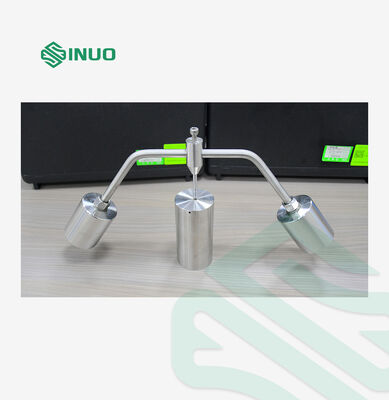

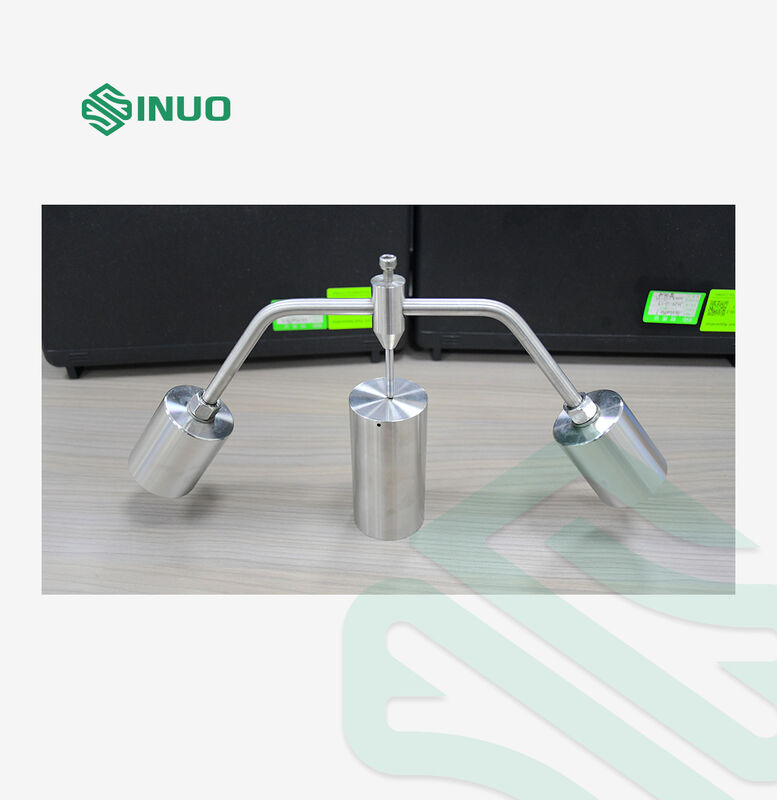

IEC 62196 Ball Pressure Test Apparatus Voor Elektrische Voertuig Laadconnectoren

Deze testapparatuur voldoet aan IEC 62196-1:2025 Clausule 29.3. Het is van toepassing op isolerende componenten van geleidende laadconnectoren en laadstekkers voor elektrische voertuigen. De apparatuur wordt gebruikt om hittebestendigheidstests uit te voeren op elektrische behuizingen en externe delen gemaakt van isolatiematerialen van EV-laadapparaten voor het verifiëren van de hittebestendigheidsprestaties. In overeenstemming met het testprincipe worden monsters in een oven op hoge temperatuur geplaatst en getest op 40/70/125±2°C gedurende 1 uur, waarna ze binnen 10 seconden in koud water worden ondergedompeld om af te koelen tot omgevingstemperatuur. De gemeten diameter van de indruk die op het monster wordt gevormd, mag niet groter zijn dan 2 mm.

• EC 62196-1:2025 Clausule 29.3
• IEC 60884-1:2006 Stekkers en stopcontacten voor huishoudelijk en soortgelijk gebruik – Deel 1: Algemene voorschriften, Clausule 25.2 en 25.3
• IEC 60598-1:2014 Verlichtingsarmaturen – Deel 1: Algemene voorschriften en tests, Clausule 13.2.1
• IEC 61058-1:2008 Schakelaars voor apparaten Deel 1: Algemene voorschriften, Clausule 21.1
• IEC 60669-1:2007 Schakelaars voor huishoudelijke en soortgelijke vaste elektrische installaties – Deel 1: Algemene voorschriften, Clausule 21
• IEC 60320-1:2007 Apparaatkoppelingen voor huishoudelijke en soortgelijke algemene doeleinden – Deel 1: Algemene voorschriften, Clausule 24.1.2
