IEC 62133 Testkamer voor batterijverbranding en nagelpenetratie voor lithiumveiligheidstests

Met de snelle ontwikkeling van elektrische voertuigen, energieopslagsystemen en toepassingen van lithium-ionbatterijen is het waarborgen van de veiligheid van batterijen een cruciale uitdaging geworden voor fabrikanten over de hele wereld.

Batterijbrekingen en nagelpenetratie testen simuleren extreme mechanische misbruikomstandigheden om de batterijweerstand tegen vervorming, interne kortsluitingen en risico's op thermische ontsnapping te evalueren.

Deze test helpt batterijfabrikanten en laboratoria:

• Bevestig de veiligheid van de batterij vóór de massaproductie
• Optimaliseren van het structurele ontwerp van cellen en batterijen
• Verminderen van risico's door mechanische schade
• Voldoen aan de internationale veiligheidsnormen voor batterijen
• Verbetering van de betrouwbaarheid van elektrische voertuigen en energieopslagsystemen

De testkamer voor batterijverbranding en nagelpenetratie is ontworpen om de veiligheidsprestaties van lithium-ionbatterijen, batterijcellen,en EV-batterijmodules onder extreme mechanische misbruikomstandigheden.

Tijdens transport, opladen, ongevallen of thermische ontsnappingsgebeurtenissen kunnen lithiumbatterijen last hebben van externe schokken, compressievervorming of interne kortsluitingsrisico's.Vermorzelen en nagelpenetratie testen deze gevaarlijke omstandigheden simuleren om de veiligheid van de batterij structuur te verifiëren, spanningsrespons, vervormingsweerstand en thermisch gedrag.

Dit testsysteem wordt veel gebruikt door lithiumbatterijenfabrikanten, EV-batterijenleveranciers, automobiellaboratoria,en externe certificeringsorganisaties voor de beoordeling van de veiligheid van batterijen en het testen van de naleving.

De apparatuur voldoet aan de internationale normen voor batterijonderzoek, waaronder SAE J2464, IEC 62133 en ISO 12405-4:2018, die betrouwbare testgegevens voor de validatie van de batterijveiligheid verstrekt.

Het batterijmonster wordt samengeperst met behulp van een gecontroleerde kracht- of vervormingswaarde om mechanische schade te simuleren die wordt veroorzaakt door een botsing van het voertuig of door externe druk.

Tijdens het testen wordt gecontroleerd:

• Vermalingskracht
• Verplaatsing vervorming
• Verandering van de batterijspanning
• Temperatuurverschillen

De test wordt automatisch gestopt wanneer de vooraf ingestelde voorwaarde wordt bereikt, zoals:

• Vereiste compressie kracht
• Maximale vervorming
• Spanningsverlies tot de opgegeven waarde

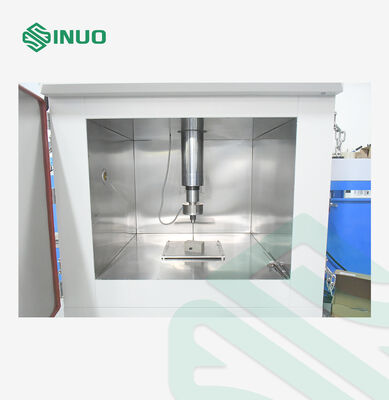

Een stalen spijker dringt met een gecontroleerde snelheid door de batterijcel om interne kortsluiting te simuleren.

Het systeem registreert:

• Verandering van de spanning
• Temperatuurverhoging
• Penetratieverplaatsing
• Gegevens van de testcurve

Dit helpt bij het beoordelen van de weerstand van de batterij tegen thermische uitval en veiligheidsrisico's.

Het systeem biedt een flexibele testregeling met meerdere automatische stopcriteria, waardoor een nauwkeurige en betrouwbare evaluatie van de veiligheid van de batterij wordt gewaarborgd.

Ondersteunde stopcondities:

• Drukregeling
• Beheersing van verplaatsing (vervorming)
• Beheersing van de spanningsbewaking

De test stopt automatisch wanneer een vooraf ingestelde voorwaarde wordt bereikt, waardoor de testefficiëntie en veiligheid worden verbeterd.

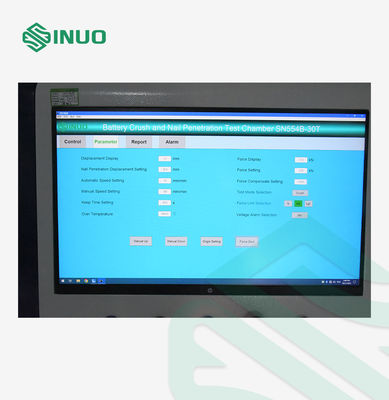

Het geïntegreerde controlesysteem houdt de belangrijkste testparameters gedurende het gehele proces continu in de gaten en registreert deze.

Parameters voor real-time monitoring:

• Vermalingskracht
• Verplaatsing vervorming
• Temperatuur van de batterij
• Spanningsverschuiving
• Testsnelheid

Alle testgegevens, curves en resultaten kunnen worden opgeslagen, vergeleken en geëxporteerd voor verdere analyse en rapportage.

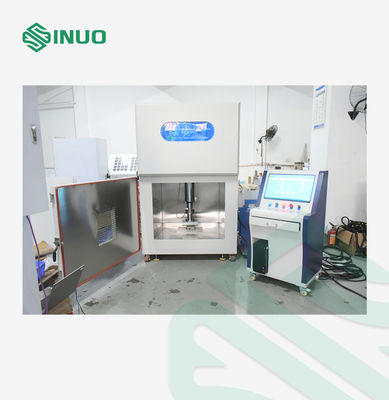

De kamer is speciaal ontworpen voor het testen van het misbruik van lithiumbatterijen en bevat meerdere veiligheidsbeveiligingsfuncties om operationele risico's te minimaliseren.

Veiligheidsvoorzieningen zijn onder meer:

• Explosiebestendige observatievenster
• Automatische drukverlichtingsstructuur
• Rookontlaatsysteem
• Noodsluiting
• Bescherming tegen elektrische overbelasting

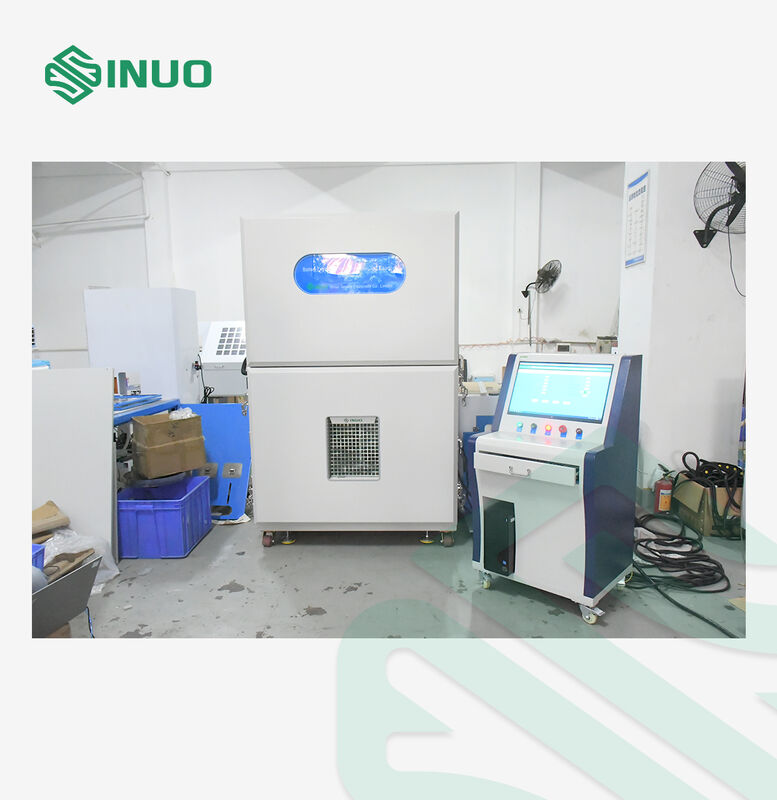

Het besturingssysteem is gescheiden van de testkamer, waardoor de gebruikers batterijverbrandingstests en nagelpenetratietests op veilige afstand kunnen uitvoeren.

Dit ontwerp voor afstandsbediening helpt het personeel te beschermen tegen potentiële gevaren zoals:

• Batterijbreuk
• Rookemissies
• Thermische ontsnappingen
