| Merknaam: | Sinuo |
| Modelnummer: | SN2601 |
| MOQ: | 1 |
| Prijs: | Customized |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 10 sets per maand |

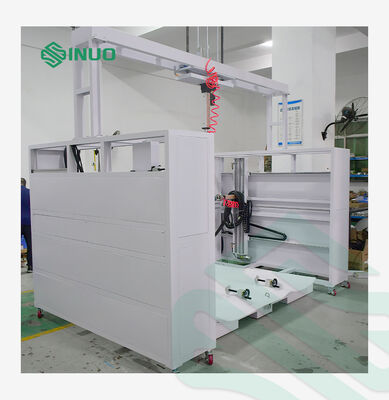

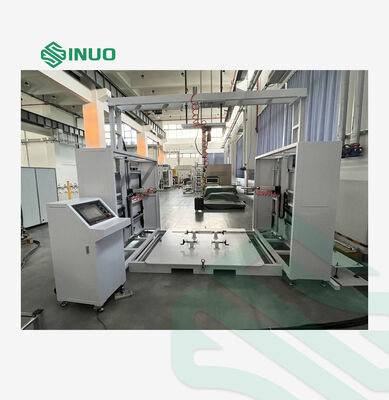

Deze statische belastingsproefbank wordt voornamelijk gebruikt voor mechanische belastingsproeven en gerelateerde onderzoeksproeven van laagspanningsmeetkasten, geprefabriceerde onderstations en ombouwen voor elektrische apparatuur. Het kan gemakkelijk mechanische eigenschapsproeven uitvoeren op verschillende soorten meetkasten, waaronder metalen meetkasten, niet-metalen meetkasten en kabelverdeelkasten.
Het maakt gebruik van geïntegreerde intelligente PLC centrale besturing met touchscreen voor weergave en bediening. Testgegevens kunnen kracht-tijdcurves genereren. Parameters worden ingesteld via de touchscreen-interface en het gehele testproces verloopt automatisch. Druk kan automatisch van de zijkant en bovenaf worden aangebracht. Compatibel met specimens van verschillende afmetingen, is het betrouwbare voorkeursapparatuur voor testinstituten en laboratoria.
Deze statische belastingsproefbank is ontworpen en vervaardigd in overeenstemming met de onderstaande internationale en industriële normen:

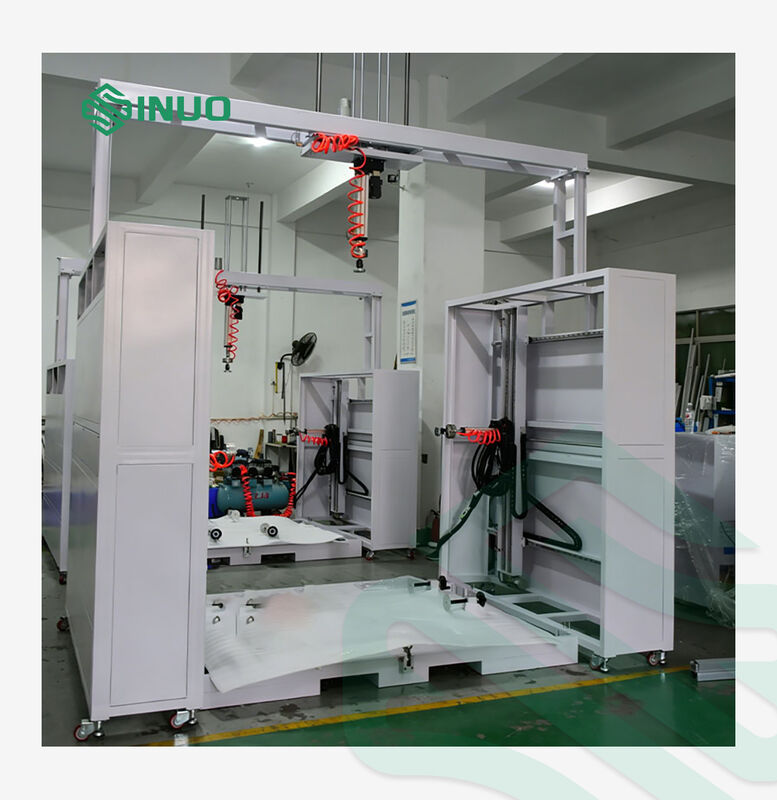

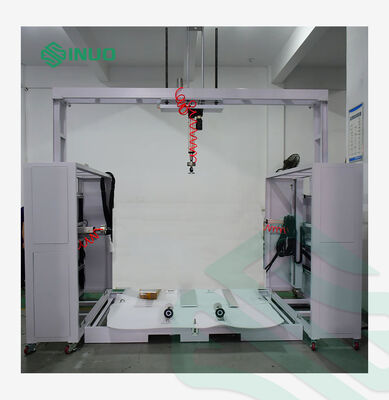

Deze proefbank heeft een semi-gesloten structuur, bestaande uit een horizontale belastingssectie en een verticale belastingssectie. Elke belastingsactuator kan vrij bewegen binnen het vlak met 3 vrijheidsgraden. De drie actuatoren realiseren gezamenlijk mobiele belasting met 8 vrijheidsgraden.
De dwarsbalkhoogte kan in stappen worden aangepast via montagegaten. De basisbevestiging kan naar voren, achteren, links en rechts bewegen voor klemmen. Het is uitgerust met een bankschroef, en kleine specimens kunnen worden gedraaid met stevige en betrouwbare fixatie.
Aangepaste klemmblokken worden geconfigureerd voor verschillende producten om de bevestiging te vergemakkelijken. Verschillende testdrukplaten worden uitgerust volgens normen voor diverse testitems.
Het diagram van de apparatuurstructuur wordt hieronder getoond:
| Voeding | AC 220V / 50Hz |
| Besturing & Bediening | Intelligente PLC-besturing, bediend via kleurentouchscreen |
| Aandrijfsysteem | Kracht aangebracht door servomotor + elektrische cilinder; positieaanpassing aangedreven door motor |
| Transmissiesysteem | Precisie kogelomloopspindel + lineaire geleiderail |
| Apparatuurframe Structuur | Platform + semi-gesloten structuur. Linker en rechter horizontale manipulatoren zijn gemonteerd op het semi-gesloten frame; verticale manipulator is geïnstalleerd op de dwarsbalk |
| Toegestaan bereik van specimenafmetingen |
Eenfasige 15-meterkast: H1100*B1445*D1700mm Eenfasige 1-unit gemonteerde meterkast: H520*B210*D140mm
|
| Testitems |
|
| Belangrijkste prestatieparameters voor testitems 1, 2, 3 & 4 | |
| Belastingsmechanisme | 2 horizontale kanalen, 1 verticaal kanaal |
| Verplaatsbaar bereik |
3 assen met 8 vrijheidsgraden Linker horizontale manipulator: beweegt omhoog, omlaag, vooruit en achteruit, brengt kracht aan via links-rechts beweging Rechter horizontale manipulator: beweegt omhoog, omlaag, vooruit en achteruit, brengt kracht aan via links-rechts beweging Verticale manipulator: beweegt omhoog en omlaag om kracht aan te brengen |
| Slag horizontale elektrische cilinder | 400 mm |
| Laadmodus | Elektrische aandrijving |
| Krachttoepassingsbereik | Verticaal: 0–10 kN; Horizontaal: 0–2 kN |
| Krachtresolutie | 0,1 N |
| Krachttoepassingssnelheid | 0,1–50 mm/s |
| Verplaatsingsresolutie | 0,01 mm |
| Weergave krachtwaarde | Real-time weergave op touchscreen met kracht-tijdcurve-interface voor real-time monitoring |
| Testindenter | 3 stuks 10 mm Testindenters |
| Statische belastingsweerstandstest (IEC 61439-5, Clausule 10.2.101.2) |
(Schematisch diagram van drukplaat) |
| Belangrijkste parameters van torsieweerstandstest (IEC 61439-5, Clausule 8.2.101.1.3 & Clausule 10.2.101.4) |
(Schematisch diagram van vierkante buis) 3. Breng een kracht van 2×1000N aan via de linker en rechter horizontale manipulatoren, met een krachtduur van 30 seconden. |
| Belangrijkste parameters van mechanische sterkte test voor deuren (IEC 61439-5, Clausule 10.2.101.6; Q/GDW11008-2013, Clausule 7.2.2.1.2; IEC 61439-5, Clausule 8.2.101.3) |
1. Breng een kracht van 50N (450N) of andere gespecificeerde belasting aan op de bovenrand van de deur op een positie 300 mm verwijderd van het scharnier, houd de kracht 3 seconden of andere vereiste duur vast. 2. Afmetingen verhogingsbevestiging: lengte 1100 mm, hoogte 120 mm, breedte 120 mm. 3. Installeer het testspecimen met gemonteerde achterwand.
(Schematisch diagram van achterwand) |
| Belangrijkste parameters van axiale krachtweerstandstest voor metalen inzetstukken (IEC 61439-5, Clausule 10.2.101.7) |
(Tabel 102)
(Universele hijsring + gewichtshaak) |
| Stijfheidstest voor kasten & rekken (IEC 60297-1 Clausule 5.2.2; Q/GDW11008-2013 Clausule 7.2.2.1.1; IEC 61439-5 Clausule 8.2.101.1.1 Item b) |
(Schematisch diagram van drukplaat) |
| Statische belastingsproef voor meter kastbeugels |
Overeenkomstige norm: IEC 61439-5 (Mechanische sterkte van ombouwen voor laagspanningsschakelaars en regelapparatuur) 1. Uitgerust met 15 stuks 40N gewichten, compleet met zacht stalen draadhaken |
| Voldoende normen |
|
| Monsterkleminrichting |
Maakt gebruik van een grote basisplaat met meerpunts schroefmontageposities om meer soorten testspecimens te passen. Draaibaar van 4° tot 90° met mechanische positionering.
(Schematisch diagram van montagebasisplaat) |
| Totale afmetingen apparatuur |
Apparatuurlengte: 3,3m, Breedte: 2,15m, Hoogte: 3,1m
|
Het systeem maakt gebruik van een modulair ontwerpconcept en wordt vervaardigd in strikte naleving van de normvereisten. Gestandaardiseerde ontwerpen en componenten worden waar mogelijk gebruikt om geoptimaliseerde prestaties en betrouwbare technische ondersteuning te leveren. Geregeld door Mitsubishi PLC, beschikt het gehele systeem over hoge betrouwbaarheid en intelligente bediening. Het heeft een duidelijke functionele logica, compacte structuur, aantrekkelijk uiterlijk en rationele lay-out, wat onderhoud en dagelijkse opvolging vergemakkelijkt. Het ontwerp en de fabricage van de apparatuur voldoen aan de algemene technische specificaties van de klant. Het systeem is onderverdeeld in de volgende units:
Monsterdragend platform:
Het draagplatform is integraal geconstrueerd met versterkte stalen steunframes en dikke stalen platen. Het specimenklemmingsmechanisme en de bewegende eenheden voor linker & rechter manipulatoren zijn bovenop het platform gemonteerd.
Krachttoepassingsmechanisme:
Het krachttoepassingssysteem bestaat uit drie manipulator sets: linker horizontale manipulator, rechter horizontale manipulator en verticale manipulator. Elke set bestaat uit een servomotor gekoppeld aan een precisie elektrische cilinder. Een hoogwaardige krachtsensor is aan het voorste uiteinde van elke manipulator gemonteerd. De drukkoppeling maakt gebruik van een schuine zwevende universele koppeling, die automatische zelfcentrering mogelijk maakt om volledig contact en stabiele krachttoepassing te garanderen.
Transmissiemechanisme:
Dit gedeelte bestaat uit bewegingsmechanismen die overeenkomen met de krachttoepassingsassemblage voor het drukken van testspecimens. De respectieve vrijheidsgraden worden geïllustreerd in de onderstaande figuur:
Besturingssysteem:
Deze unit bestaat voornamelijk uit een PLC-processor, besturingscircuits en kernbesturingscomponenten. Alle elektrische besturingscomponenten van het systeem zijn centraal geïnstalleerd in één kast uitgerust met ventilatie-uitlaatapparaten.
Deze unit maakt gebruik van Mitsubishi PLC voor intelligente besturing.
Uitgerust met zelfontwikkelde testsoftware; bediening kan worden gerealiseerd via eenvoudige parameterinstellingen.
