details van de producten

Huis Producten

Elektrisch voertuig het Testen Materiaal

IEC 62196-1 Lekspoor-testapparaat voor EV-laadconnector & isolatiemateriaal

IEC 62196-1 Lekspoor-testapparaat voor EV-laadconnector & isolatiemateriaal

Merknaam:	Sinuo
Modelnummer:	SN774A
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration

Testspanning:

Instelbaar bereik: 0 ~ 600V, nauwkeurigheid ±1,5%

Windsnelheid testen:

0,2 m/s

timingapparaat:

Resolutie van 9999 × 0,1s

Dalingsinterval:

30±5s, digitaal display, vooraf instelbaar

Vallende hoogte:

35±5mm

Cycli laten vallen:

0~9999 keer

Verpakking Details:

multiplex kast

Levering vermogen:

Markeren:

IEC 62196-1 lektestapparaat

Testapparatuur voor EV-laadconnectoren

lekspoorapparaat voor isolatiemateriaal

Productbeschrijving

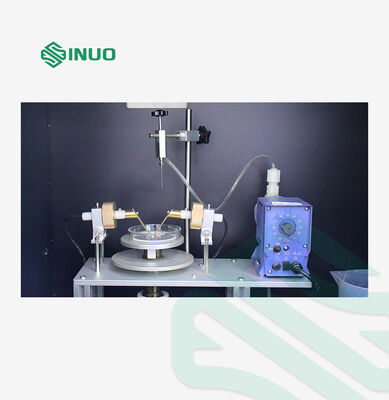

IEC 62196-1 Leakage Tracking Test Apparatus voor EV-oplaadconnectoren en isolatiemateriaal

Productinformatie

Het wordt hoofdzakelijk toegepast bij het testen van elektrische voertuigen met geleidende laadverbindingen (oplaadpistolen, oplaadstukken, oplaadmachine-isolatie-plasticedeeltjes, oplaadmodules),elektrische onderdelen voor auto's, laagspanningsconnectoren, vaste isolatiematerialen voor nieuwe energievoertuigen en technische kunststoffen.

It is designed to measure the comparative tracking index (CTI) performance of solid electrical insulating materials when their surfaces are exposed to contaminated water under electric field with a maximum test voltage of 600V.

IEC 62196-1 Lekspoor-testapparaat voor EV-laadconnector & isolatiemateriaal

Testbeginsel

De test met de Comparative Tracking Index (CTI) wordt uitgevoerd op het oppervlak van vaste isolatiematerialen.Een bepaald volume geleidende vloeistof (00,1% NH4Cl-oplossing) wordt met tussenpozen van 30 seconden op een vaste hoogte van 35 mm gedropt.

Bij deze test wordt de traceringsweerstand van oppervlakken van solide isolatiemateriaal beoordeeld onder het gecombineerde effect van elektrisch veld en vochtig/besmet medium.en meet de Comparative Tracking Index (CTI) en de Proof Tracking Index (PTI) van het materiaal.

Structuur en kenmerken

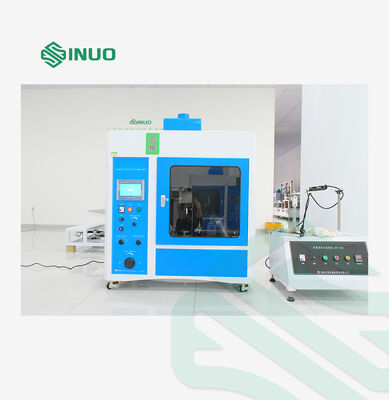

Een kastvormige constructie met ingebouwde ventilatie-kamer.

Werkomstandigheden

Stroomvoorziening: enkelfasige wisselstroom 220V±10%, 50/60Hz

Omgevingstemperatuur: 10°C ~ 35°C

Relatieve luchtvochtigheid: 30% ~ 60%

IEC 62196-1 Lekspoor-testapparaat voor EV-laadconnector & isolatiemateriaal

Technische parameters

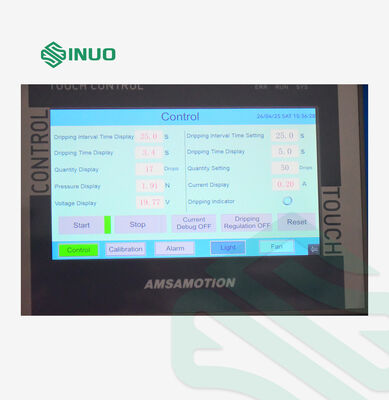

Besturingsmodus	PLC-besturing, 7-inch kleuren touchscreen werking, met infrarood afstandsbediening
Testspanning	Regelabel bereik: 0 ~ 600V, nauwkeurigheid ±1,5%
Tijdsysteem	Resolutie 9999 × 0,1 s

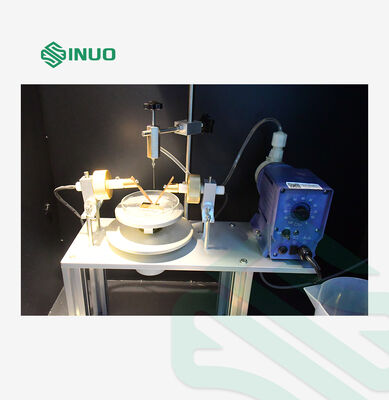

Elektrode	Materiaal: Platina-elektrode + messingstaaf Afmetingen: (5±0,1) × (2±0,1) × (≥12) mm, 30° geslepen oppervlak, puntstraal R0,1 mm
Relatieve positie van elektroden	Inbegrepen hoek: 60°±5°, elektrode-kloof: 4±0,1 mm
Elektrodedruk op het monster	1.00N±0.05N, waarde weergegeven op het touchscreen
Vloeistofdropsysteem	Verwijderingsinterval: 30 ± 5 s, digitaal scherm, vooraf instelbaar Hoogte van de val: 35 ± 5 mm Druppelcyclussen: 0~9999 keer, vooraf instelbaar; vloeistofvolume gecontroleerd door geïmporteerde micropomp, 45~50 druppels/cm3
Testvloeistofweerstand	Oplossing A: 0,1% NH4Cl, resistiviteit 3,95 ± 0,05 Ω·m Oplossing B: weerstand 1,7 ± 0,05 Ω·m
Vertragingscircuit	2 ± 0,1 s (uitgelokt bij stroom ≥ 0,5 A)
Kortsluitingsstroom en spanningsverlies	1±0,1A, tolerantie ±1%, maximale spanningsdaling 8%
Toetswindsnelheid	0.2 m/s
Omgevingsvereisten	0 ~ 40°C, relatieve luchtvochtigheid ≤ 80%, plaats vrij van sterke trillingen en corrosieve gassen
Verlichting	Uitgerust met een besturbare testkamerlamp
Algemene externe afmetingen (W × D × H)	1100 × 550 × 1200 mm, gewicht ca. 130 kg
