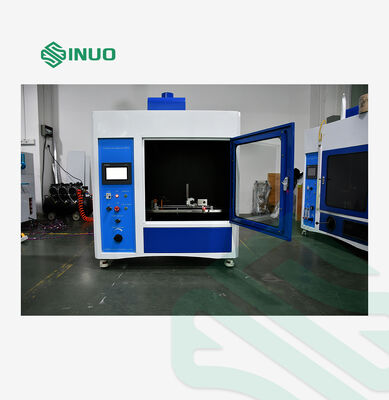

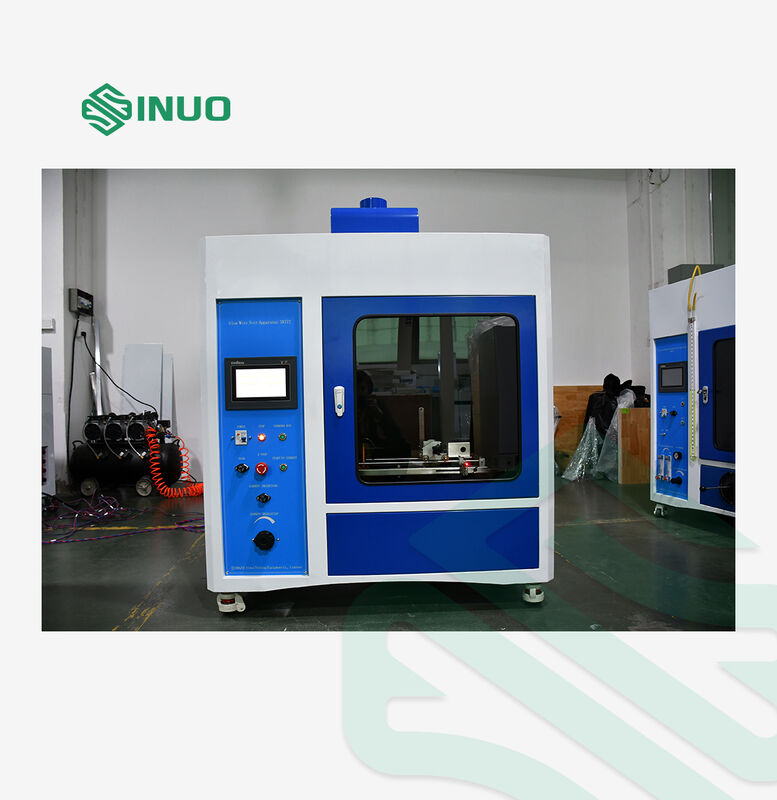

IEC 62196-1 Glow Wire Tester voor EV-oplaadconnector en isolerende plastische ontvlambaarheidstest

Deze glow wire tester is geschikt voor het testen van elektrische apparatuur, automotive on-board elektrische componenten, EV geleidende oplaadverbinding apparaten (oplaadgeweren, oplaadstukken,laadmodules, interne isolerende kunststofonderdelen van boordopladeren), industriële stopcontacten, vaste isolatiematerialen en diverse vaste brandbare polymeermaterialen.Het gebruikt simulatietechnologie om brandrisico's te beoordelen die worden veroorzaakt door korte termieke spanning van warmtebronnen zoals gloeiende hete componenten en overbelastingweerstanden, het uitvoeren van brandgevaarlijke tests en vlamontstekingstests zonder externe vlambronnen voor elektrische en elektronische producten,huishoudelijke apparaten en overeenkomstige materialen om de ontstekingstemperatuur van hun gloeiende draad te testen, ontvlambaarheid en ontvlambaarheid van gloeiende draden.

De glow wire tester verwarmt gedurende 1 minuut een elektrische verwarmingsdraad van een bepaald materiaal (Ni77/Cr20-legering) en vormt deze tot het testtemperatuurbereik (550 °C ~ 960 °C) via een hoge stroom.

Vervolgens wordt de draad 30 seconden lang verticaal tegen het testmonster gedrukt met een standaardkracht van 0,95 N.

Door te observeren of het monster en de onderliggende vulling ontvlammen en door de duur van de brand te registreren, beoordeelt de toetser:

1. Brandgevaar van afgewerkte elektrische en elektronische apparaten;

2. ontstekingsprestaties, ontstekingstemperatuur van gloeiende draden (GWIT), ontvlambaarheid en ontvlambaarheidsindex van gloeiende draden (GWFI) van vaste isolatiematerialen en andere vaste brandbare stoffen.

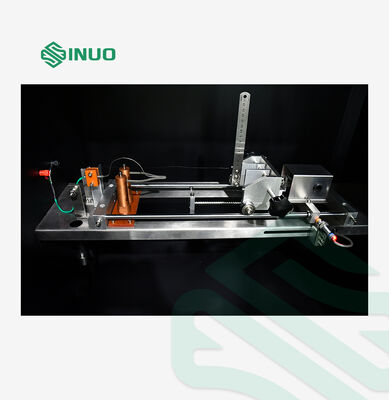

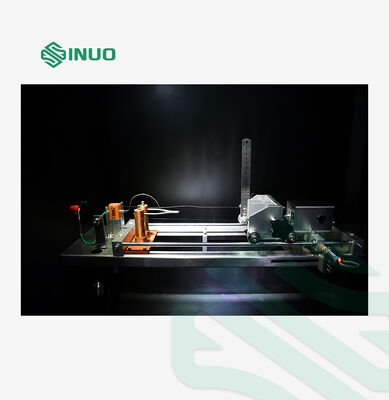

Een elektromagnetische kleppenactuator bepaalt nauwkeurig de penetratiediepte van de gloeddraad in het monster.

De testmachine trekt de gloeiende draad automatisch terug wanneer de opgegeven verbrandingsduur is verstreken.

Stroomvoorziening: enkelfasig AC220V±10%, 50/60Hz

Omgevingstemperatuur: 10°C ~ 35°C

Relatieve luchtvochtigheid: 30% ~ 60%

Omgeving: vrij van zwaar stof, corrosieve gassen, ontvlambare en explosieve atmosfeer
