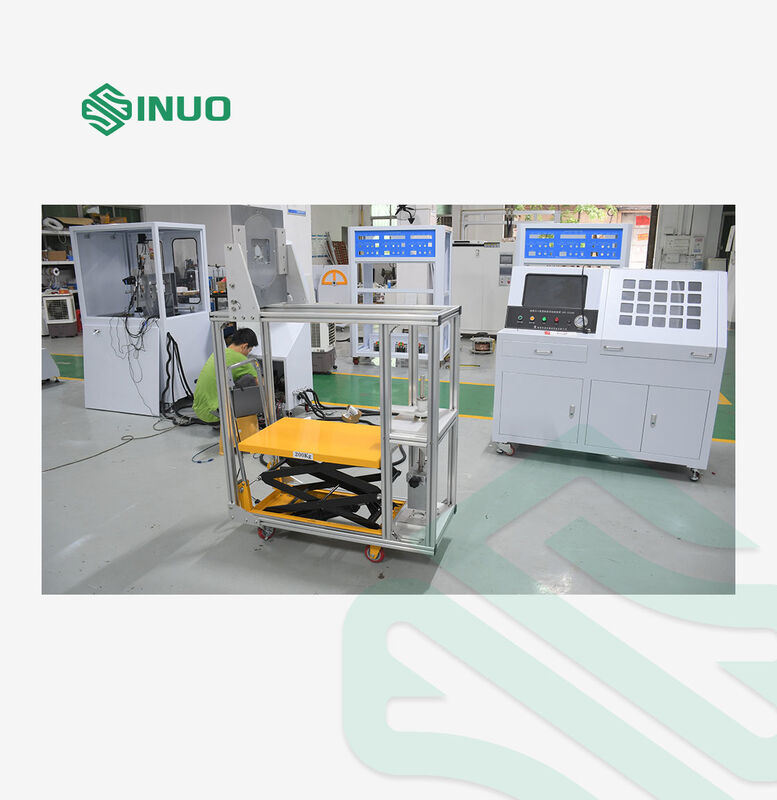

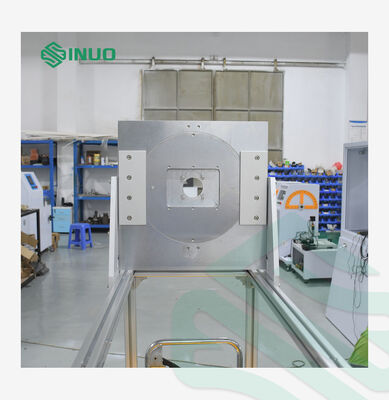

IEC 62196-1 Elektrisch laadverbindingsapparaat voor mechanische belastingonderzoek

Beperking van het monster:met een vermogen van niet meer dan 50 W

Doel van de test:De oplaadconnector moet ontworpen zijn om het oplaadpistool gemakkelijk te plaatsen en te verwijderen, en moet voorkomen dat het pistool tijdens normaal gebruik van de stopcontact loskomt.Bij deze test wordt gecontroleerd of de maximale kracht die nodig is om het laadpistool uit de stopcontact te trekken, voldoet aan de voorgeschreven standaardgrenzen..

Testprincipe:Maximale uittrekkracht van de stopcontact: de totale kracht wordt toegepast uit de gecombineerde standaardgewichten (hoofdgewichten, extragewichten,Hooks & kleminrichtingen) en testplug assemblage op de testplug; de stekker moet van het stopcontact worden losgemaakt.

Operatieomgeving:Werktemperatuur: 5°35°C; luchtvochtigheid: 30%~90% RH

Teststation	Eén station
Gaugeconfiguratie	Gemaakt van S136-staal. De pin gauge is vervaardigd met de minimale standaarddimensie met een tolerantie van +0,01 / 0 mm, een tolerantie van de middelste afstand ±0,05 mm en een oppervlakte ruwheid Ra 0,8 μm. Gauge is een optioneel accessoire.
Testpunten	7.11.8: Mechanische belastingproef voor oplaadconnectoren / Clausule 14.1.6 (IEC 62196) 7.15.1.1: Test van het vergrendelingsapparaat / punt 14.1.5 (IEC 62196) 7.17.1 d) e) f): Test van de trekkracht / punt 14.1.5 (IEC 62196)

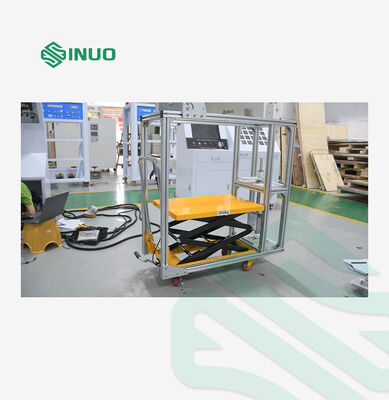

Hoofdtechnische parameters van de mechanische belastingmeter voor de laadconnector

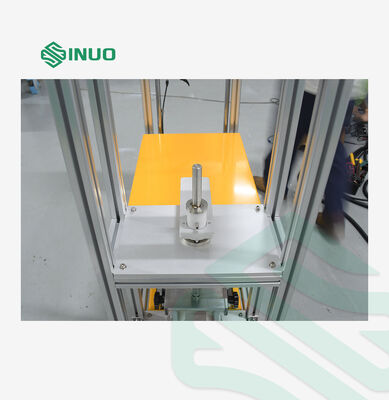

Testopstelling
Houdingsduur	60 seconden. gerealiseerd door een hydraulische cilinder die het dienblad aandrijft om gewichten op te tillen; de tijd wordt handmatig geregeld.
Testcycli	4 keer, één test in elk 90°-interval rond de horizontale as, handmatige bediening.
Configuratie van het gewicht van de mechanische belasting	165N: 1 stuk van 148,5N hoofdgewicht + 1 stuk van 16,5N extra gewicht 300N: 1 stuk van 270N hoofdgewicht + 1 stuk van 30N extra gewicht 440N: 1 stuk van 396N hoofdgewicht + 1 stuk van 44N extra gewicht 660N: 1 stuk van 594N hoofdgewicht + 1 stuk van 66N extra gewicht 750N: 1 stuk van 675N hoofdgewicht + 1 stuk van 75N extra gewicht Opmerking: Het gewicht van de hoofdgewichten omvat de massa van de haak; de beoogde belastingkracht wordt bereikt door verschillende gewichten te stapelen en te combineren.
Hoofdtechnische parameters van de beproeving van de vergrendeling
Testopstelling
Testhoudtijd	60 seconden. Gewichten worden opgeheven en verlaagd door een hydraulisch cilinder aangedreven dienblad; de tijd wordt handmatig geregeld.
Selectie van de testbelasting	Zie tabel 7
Testvereiste	De vergrendeling moet tijdens de test worden ontgrendeld.
Configuratie van het gewicht van de trekkracht	AC-oplaadpistool: 100N (90N + 10N) DC-oplaadpistool: 140N (126N + 14N)

• Volledige conformiteit met IEC 62196
  Ondersteunt trekkracht, sluitapparaat en mechanische belastingtests; testgegevens aanvaard door SGS/TÜV voor wereldwijde certificering.
• All-in-One AC/DC-testoplossing
  Eén station dekt zowel AC & DC oplaadgeweren met multi-range gewichten (100N ¢ 750N), waardoor extra apparatuurkosten en laboratoriumruimte worden bespaard.
• Optioneel S136-meter met hoge precisie
  De anti-roest S136 stalen pin gauge met een strakke tolerantie zorgt voor herhaalbare, nauwkeurige testresultaten.
• Gemakkelijk en stabiel handmatig bedienen
  Hydraulisch gewichtheffen met 60s instelbare houdtijd; 4-richtings 90° horizontale test, ondersteund door bedieningshandleidingen en video-geleiding op afstand.
• Grote aanpassingsmogelijkheden voor arbeidsomstandigheden
  Stabiele prestaties bij 5°35°C, 30%~90% RH; geen extra vermogen nodig voor gewichtsbelasting.
