IEC 62196-1 Testsysteem voor het opladen van de aansluiting Temperatuurverhoging en grondterminal

Deze apparatuur is voorzien van een zelfgeprogrammeerde software en wordt bediend via een computer.een gebruiksvriendelijke werking bieden.

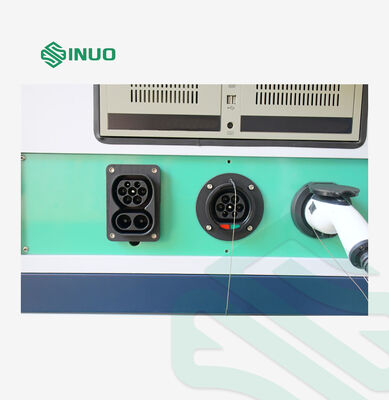

Dit apparaat is ontworpen om de oppervlakteverwarming van oplaadconnectoren en elektrische toebehoren te beoordelen wanneer zij met nominale stroom worden geladen.en te controleren of de temperatuurverhoging van de elektroden voldoet aan de standaardspecificaties.

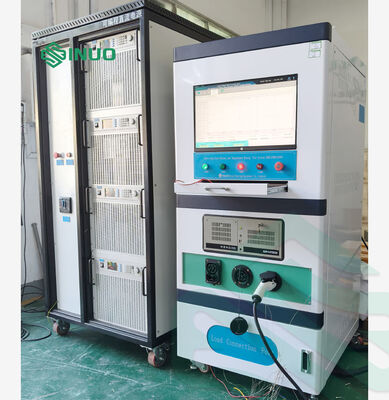

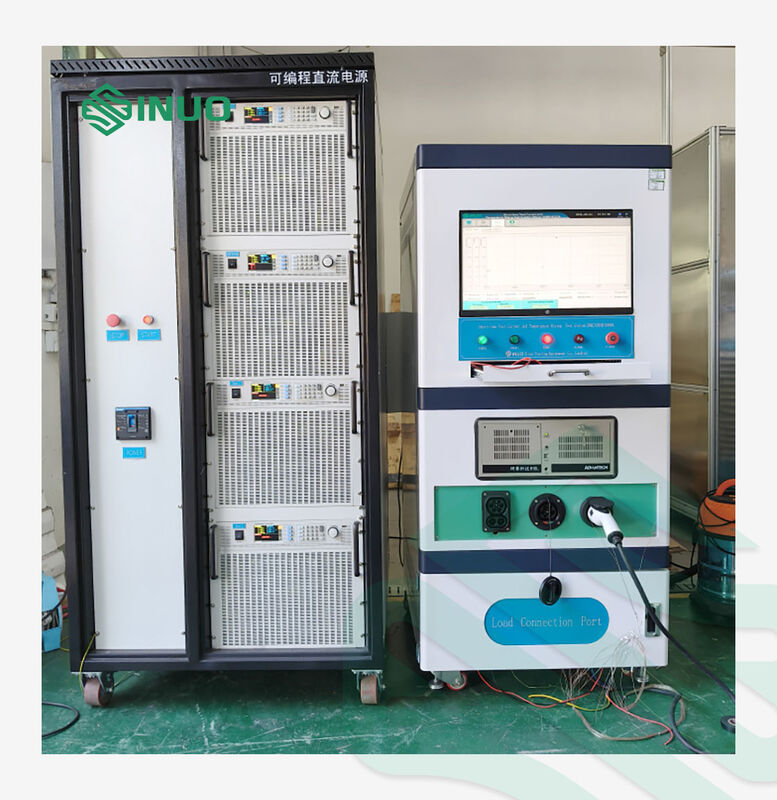

De temperatuurverhogingstester bestaat hoofdzakelijk uit een industrieel besturingssysteem, twee sets gelijkstroomvoorraden (een high-power unit en een low-power unit),een meerkanaals temperatuuropnemer en een geïntegreerde kast.
Als een op maat gemaakte speciale testapparatuur die meerdere functionele modules integreert, is het van toepassing op temperatuurverhogingstests voor alle soorten producten waarvoor thermische verhogingsevaluatie vereist is.

1. Een gelijkstroomtoevoer van 0 tot 100 A is ingebouwd in de bedieningskast, terwijl een externe gelijkstroomtoevoer van 100 ~ 8000 A is uitgerust.De externe voeding communiceert met de bedieningskast, die een continue en stabiele uitgangsstroom van 0 tot 8000 A kan leveren. Er is geen externe belasting vereist, omdat dit apparaat stroombron en elektronische belasting in één eenheid integreert.Zowel de uitgangsstroom als de aan- en uitschakeltijd zijn volledig verstelbaar.


2.

   Ingebouwd model 100A
   De bedieningskast is uitgerust met een ingebouwde 24-kanaals draagbare temperatuurscanner, compatibel met thermocoupletypes K, E, R, B, N, T, J, S, WRE5-26 en WRE3-25.Het ondersteunt een signaalinput van 4 ‰ 20 mA met een bemonsteringsfrequentie van 1 Hz.

3.

   Het besturingssysteem gebruikt de industriële computer van Advantech, die een hoge stabiliteit en een sterke anti-interferentieprestatie heeft.Het wordt geleverd met verschillende ingebouwde interfaces om de communicatie met de temperatuur scanner en DC stroomvoorziening te realiserenTemperatuursignalen en elektrische signalen worden onafhankelijk van elkaar geïsoleerd en verzameld om crosstalk te voorkomen.

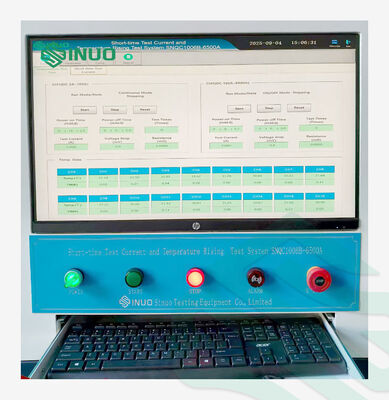

   De bedieningskast is uitgerust met een 21,5 inch LED-kleur touchscreen met meer dan 16 miljoen kleuren, een resolutie van niet minder dan 1280 × 800 en een helderheid van ten minste 500 cd/m2.Het scherm kan real-time temperatuurstijging curves evenals real-time uitgangsspanning weergeven, uitgangsstroom en uitgangsvermogen.

4.

   De 8000A hogesnelheidsgerelateerde stroomvoorziening is uitgerust met 3-meter lange verlengde koperkabels, die kunnen voldoen aan de vereiste van maximale 8000A stroomoverdracht.

5.

   Zowel de bedieningskast als de gelijkstroomvoeding zijn uitgerust met rollenvoeten voor een gemakkelijke verplaatsing en transport.
   Algemene afmetingen: breedte ≤ 1200 mm, diepte ≤ 1400 mm, hoogte ≤ 2000 mm, gewicht < 1000 kg.
