Elektrisch voertuig het Testen Materiaal

IEC 62196-1 EV-laadverbinding Make-and-Break & Normal Operation Duurzaamheidstester

IEC 62196-1 EV-laadverbinding Make-and-Break & Normal Operation Duurzaamheidstester

Merknaam:	Sinuo
Modelnummer:	SNQC1005A
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Posten:

Enkel station

Testslag:

0–150 mm, verstelbaar

Testsnelheid:

0–850 mm/s

Meetbereik kracht:

0 tot 1000 N

Bedrijfsmodus:

Handmatige of programmabeheerde bediening

Rijmodus:

Servomotor met vloeibare coating en slotpersing

Verpakking Details:

multiplex

Levering vermogen:

10 sets per maand

Productbeschrijving

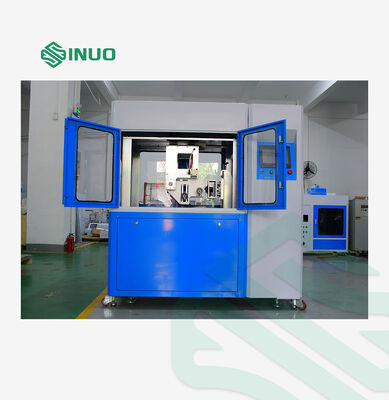

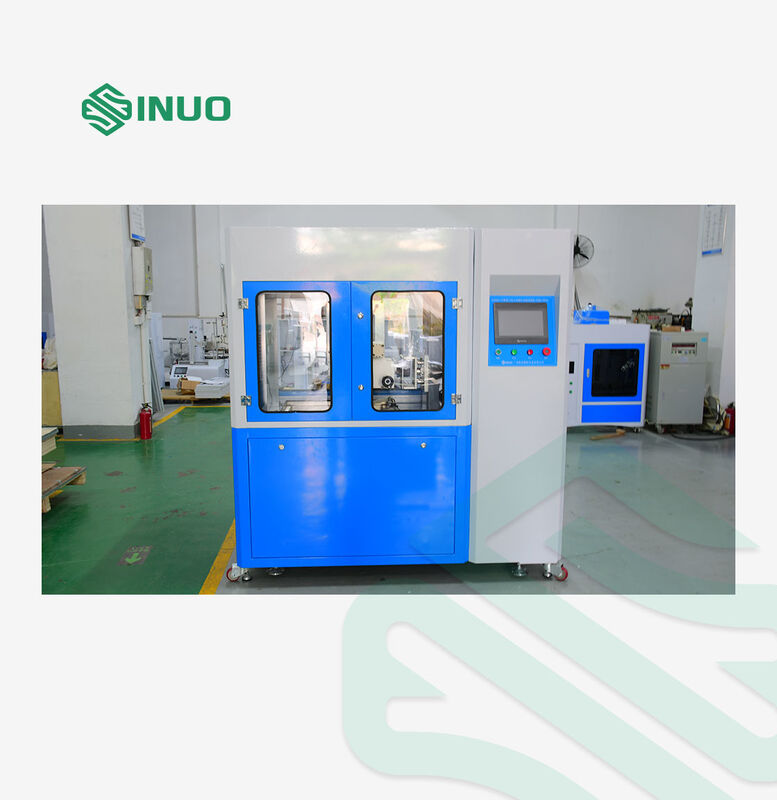

IEC 62196-1 EV-laadverbinding Make-and-Break & Normal Operation Duurzaamheidstester

Productinformatie

Deze tester controleert of elektrische toebehoren, zoals laadinterfaces voor elektrische voertuigen, industriële stekker, stopcontact en koppelingen, mechanische,elektrische en thermische spanningen die worden gegenereerd tijdens normale werking zonder overmatige slijtage of andere schadelijke defecten, om hun betrouwbaarheid te valideren.

IEC 62196-1 EV-laadverbinding Make-and-Break & Normal Operation Duurzaamheidstester 0

Conforme normen en bepalingen

• IEC 62196-1:2025Plug, socket-outlet, voertuigconnectoren en voertuiginlaten Leidende opladen van elektrische voertuigen - Deel 1: Algemene vereistenartikel 22 en 23

• UL 2251 Sectie 44

Testmonsters en reikwijdte

Elektrische voertuigladingsconnectoren, industriële stopcontacten, stopcontacten en koppelingen.

Testbeginsel

De apparatuur wordt aangedreven door een servomotormechanisme en voert herhaalde lineaire in- en uittrekkingscycli uit op testmonsters.Parameters, met inbegrip van de duur van het aan/uitzetten, testsnelheid, slag en hoek kunnen allemaal vooraf worden ingesteld via het touchscreen.

Structuur en kenmerken

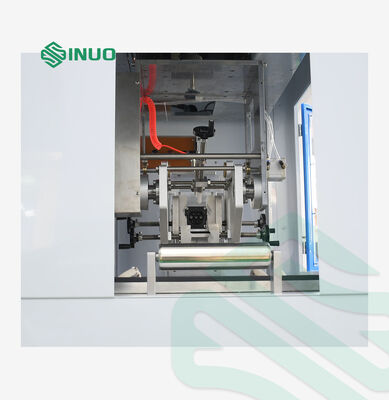

Een geïntegreerd machineframe aangedreven door een servomotor met een precisieverminderingstransmissie.Uitgerust met een kleuren touchscreen met een gebruiksvriendelijke bediening en krachtige digitale displayfuncties, plus een intelligent PLC-besturingssysteem.
Het wordt geleverd met 3-assige verstelbare armaturen, perfect geschikt voor levensduur testen van oplaad pistool connectoren.

Technische parameters

Hoofdprestatiespecificaties
Testpunten	a) duurzaamheidstest voor mechanisch vergrendelingsmechanisme b) Analysevermogen c) Normale werking (bedieningsduur)
Toetsmonsteromvang	AC- en DC-oplaadgeweren
Stations	Eén station
Elektrische bediening	Intelligente geïntegreerde besturing met Mitsubishi PLC, bediend via een 7-inch HMI touchscreen
Operatiemodus	Handmatige of programmabeheerde bediening
Functies	In staat om de normale werking van oplaadinterfaces te simuleren. Het kan de in-/uittrekkingscyclus en het ontgrendelen/vergrendelen van het mechanische vergrendelingsapparaat integreren of afzonderlijke tests uitvoeren.TestsnelheidDe testduur en het aantal cycli zijn volledig programmeerbaar.
Rijmodus	Servomotoren bedienen de in- en uittrekkingsbewegingen en de rotatieve schudbewegingen; hulpluchtcilinders regelen het openen en sluiten van het schakelaarmechanisme.
Bevestigings- en klemmethode	Mechanische kleminstallaties met 3-assige X/Y/Z verstelbare structuur. De klempositie kan vrij worden verstelbaar, compatibel met GB-, US- en EU-standaard AC & DC EV-oplaadconnectoren.
Automatische rotatiefunctie	Ingebouwd automatisch omdraaimechanisme bij het aansluitstation van het oplaadpistool, ondersteunt 90°-rotatie.
Testcycli	Programmeerbaar bereik: 0 ~ 999.999 cycli. De machine stopt automatisch zodra het vooraf ingestelde cyclusdoel is bereikt.
Duur van het contact	In overeenstemming met de standaardvoorschriften mag de elektrische contacthoudtijd niet minder dan 2 s en niet meer dan 4 s bedragen.
Invoegings- en onttrekkingspercentage	Programmeerbaar bereik: 0 ̊10 cycli per minuut (gelijk aan 3,75 cycli/min of 7,5 slag/min)
Proefslag	In de eerste plaats moet de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting.
Testsnelheid	0 ̊850 mm/s, rechtstreeks instelbaar via het touchscreen
Vertoon van de krachtwaarde	Uitgerust met een 100 kg-afstandskrachtsensor om de kracht in realtime te controleren. Krachtmetingsbereik: 0 ~ 1000 N Vermeldingsfout: ≤ ± 0,5% F.S. Resolutie: ≤0,1 N
Vergrendeling	Met automatische drukfunctie voor mechanische vergrendelingsmechanismen om normale bedrijfsomstandigheden te simuleren.
Oplossingsreservoirs	Er zijn drie onafhankelijke testvloeistoftankjes die afzonderlijk de gesimuleerde oplossingen zoals gedefinieerd in IEC 62196-1 kunnen bevatten:2022: Tabel 10: Simulatieoplossing voor zure regen Tabel 11: Simulatieoplossing voor zout water Tabel 13: Simulatieoplossing voor troebel water
Parameters voor onderdompeling in vloeistof	Programmeerbare parameters: onderdompeling cycli, onderdompeling duur, luchtdrogen tijd, inbreng/uittrekking cycli en totale test cycli.
Verzorging	Ondersteunde verbinding met externe belasting
Detectiefunctie	Wanneer een externe belasting is aangesloten, wordt een open-circuit alarm geactiveerd en wordt het huidige aantal testcycli geregistreerd.
Veiligheid	Aardbescherming, kortsluitbescherming en overbelastingbescherming
Operatieomgeving
Stroomvoorziening	AC 220V±10%, 5060Hz, 2 kW
Werktemperatuur	0°40°C
Vochtigheidsbereik	30%~90%
Algemene afmetingen	Bijvoorbeeld: W1000 × D750 × H1200 mm
Gewicht	Ongeveer 150 kg.
