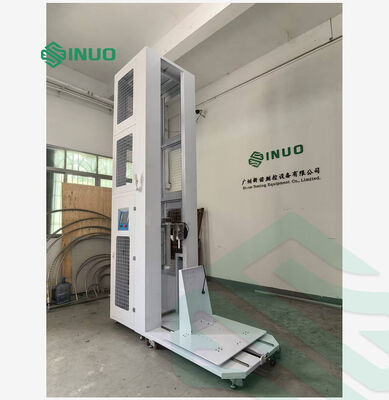

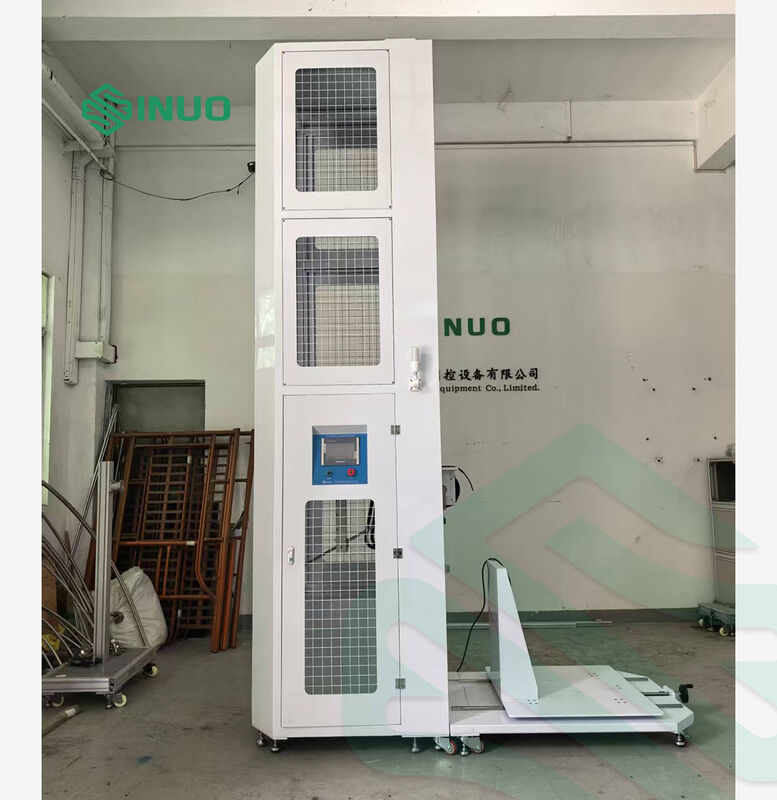

EV-oplaadstapel hanger drop hamer impact testapparaat voor IEC 61851 IK test

Deze ladingstapel hanger slagtestapparatuur is speciaal ontwikkeld voor het uitvoeren van mechanische sterkte testen op elektrische voertuigen ladingstapel en stroomdistributie kasten.Het ondersteunt twee standaard botstestmodiDoor de potentiële energie van de zwaartekracht om te zetten in kinetische energie.het simulateert nauwkeurig mechanische invloeden van externe botsingen op de behuizing van de apparatuurDe machine is uitgerust met een intuïtieve touch-operatie-interface en een betrouwbare anti-secondary impact remfunctie.herhaalbare testresultaten om de structurele duurzaamheid van de EV-oplaadstapel te verifiëren.

1.IEC 61851-1:2017 Leidende laadinstallatie voor elektrische voertuigen Deel 1: Algemene voorschriften, punt 12.11

2.IEC 60068-2-75:2014 Omgevingsonderzoeken Deel 2-75: Tests Test Eh: Hammer tests

3.IEC 62262:2021 Beschermingsgraden van behuizingen voor elektrische apparatuur tegen mechanische invloeden van buitenaf (IK-code)

4.IEC 62477-1:2022 Veiligheidsvoorschriften voor elektronische krachtomvormersystemen en -apparatuur2.2.4.3

5.IEC 62439-7:2022 Industriële communicatienetwerken ¢ Netwerken voor automatisering met hoge beschikbaarheid ¢ Deel 7: Protocol voor ringredundantie, clausule 10.2.701.2

Deze apparatuur is ontworpen voor het uitvoeren van mechanische sterkteproeven op EV-oplaadstapel en energieverspreidingskasten voor oplaadsystemen voor elektrische voertuigen.

Test Eha (pendulum impact): het inslaggewicht wordt vrij vrijgelaten vanaf een vastgestelde hoogte langs een pendulumarm van 1 meter en raakt het monster horizontaal op het laagste verticale punt.De zwaartekrachtpotentiële energie wordt omgezet in kinetische energie om de slagtest op het monster te voltooien..

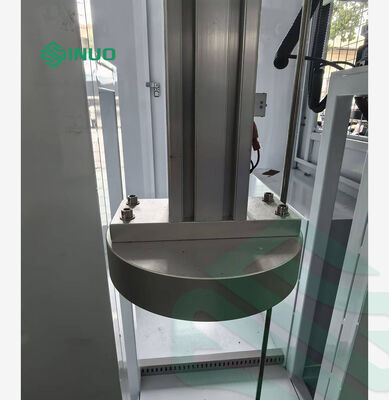

Test Ehc (Vertical Drop Hammer Impact): het slaggewicht valt verticaal vanaf rust op een bepaalde hoogte langs een leidbuis op het horizontale oppervlak van het proefstuk.De omzetting van de potentiële energie van de zwaartekracht in kinetische energie realiseert de impact testen van het monster.

Structuurdiagram als volgt:

• Dual test modes geïntegreerd
Het combineert de zijdelingse schok van de slinger en de verticale slag van de hamer in één machine, en simuleert echte botsingen en vallen van objecten op de laadstaven.ruimtebesparing en aankoopkosten.

• Standaardconforme slagenergie
Ondersteunt 5J- en 20J-inslagenergie die overeenkomt met IK08- en IK10-klassen en voldoet volledig aan de IEC-testnormen.

• Anti-secondary impact functie
Het blokkeert automatisch de terugslagspendel na één slag om herhaaldelijke treffers op de monsters te voorkomen, waardoor nauwkeurige en herhaalbare testresultaten worden gewaarborgd.

• Intelligente PLC-toetsbesturing met afstandsbediening
Alle parameters zoals slaghoogte en remvertraging zijn ingesteld op het touchscreen.bescherming tegen overbelasting en lekkage van de motor.

• Breed instelbaar testbereik
De slaghoogte kan elektrisch worden aangepast van 300 mm tot 2000 mm. Het proefplatform van 1,0 m × 1,2 m past bij de meeste muur- en vloeropstaande AC/DC-oplaadstapels.

• Flexibele en stabiele structuur
De gehele eenheid is uitgerust met vergrendelbare rollen en ondersteunende voeten en kan tijdens het testen naar verschillende werkplekken worden verplaatst en stevig worden bevestigd.Het platform ondersteunt snelle demontage voor grote laadkasten.

• Volledige standaardaccessoires

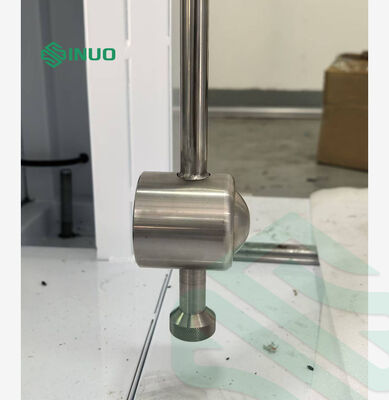

Komt met standaard slingerarm, meerdere hamerkoppen en mouwen voor 5J en 20J tests, klaar om te gebruiken direct na de levering.
