1000 Kgf Elektromagnetische trillingstestmachine 1-3000 Hz 300 kg nuttige lading Voor IEC MIL GB-test

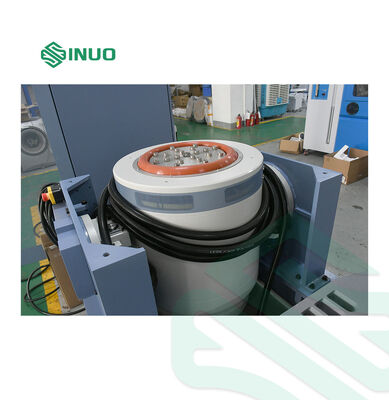

Parameters van de generator voor elektromagnetische opwinding A11S24

Maximale sinusvormige opwindingskracht

1000 kg.f piek

Maximale willekeurige opwindende kracht

1000 kg.f r.m.

Maximale slagopwekkingskracht

2000 kg.f piek

Frequentiebereik

1 ‰ 3000 Hz

Maximale verplaatsing

51 mm p-p

Maximale snelheid

2 m/s

Maximale versnelling

100G(980 m/s²)

Resonantiefrequentie van eerste orde

3200 Hz ± 5%

Effectieve belasting

300 kg

Frequentie van trillingsisolatie

2.5 Hz

Bewegende spoeldiameter

F240 mm

Gewicht van de bewegende spoel

10 kg

Schroef op de tafel.

16 × M10

Stroomlekken

< 10 gauss

Toegelaten excentrisch moment

300 N·m

Grootte van de apparatuur

845 mmx790 mmx840 mm (zonder uitbreidingstafel)

Gewicht van de apparatuur

Ongeveer 1100 kg (zonder horizontale glijtafel)

LA12K digitale schakelversterker

Uitgangsvermogen

12 kVA

Uitgangsspanning

100 V

Uitgangsstroom

100A

Efficiëntie van de versterker

≥ 90%

Schakelfrequentie

116 kHz

Signal-ruisverhouding (SNR)

≥ 65 dB

Geluidsniveau

≤ 70 dB

Versterkergrootte

880 mmx590 mmx1720 mm

Servo-beschermingssysteem

Functie

Temperatuur, winddruk, oververplaatsing, overspanning, overstroom, invoeronderspanning, externe storing, stroomvoorziening, logische storing, faseverlies bij invoer

Digitale trillingsregelaar VCS-2

Hardwarekonfiguratie

2 gelijktijdige invoerkanalen, 1 uitgangskanal

Sinus, willekeurige, klassieke schok

Beheerscomputer

Originele computer met 17" LCD-monitor, toetsenbord en optische muis

Software

Met een tweetalige (Chinees/Engels) bedieningsinterface ondersteunt het tijds- en frequentiedomeinanalyse, signaalbroncontrole, sinus sweep-analyse en meer.Het kan automatisch WORD-testrapporten genereren, en bevat functies voor signaal/gegevensweergave, opslag, testparameterconfiguratie en gegevensanalyse.

Versnellingssensor LTE C04A07

Frequentiebereik: 1-8000 Hz

Gevoeligheid: 30%/g

Temperatuurbereik: -40 - 160°C

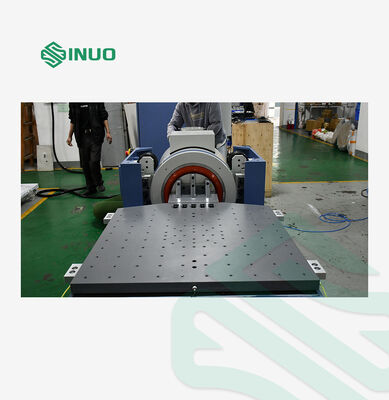

VT80 verticale verlengtafel

Materiaal

Aluminium/magnesiumlegering, oppervlakhard geanodiseerd

Tafelgrootte

800 mm × 800 mm

Vaste opening

M8 schroefmouw van roestvrij staal, duurzaam en slijtvast

Frequentie van gebruik

Sine:1000 Hz; willekeurig: 1500 Hz

Gewicht

Ongeveer 67,5 kg.

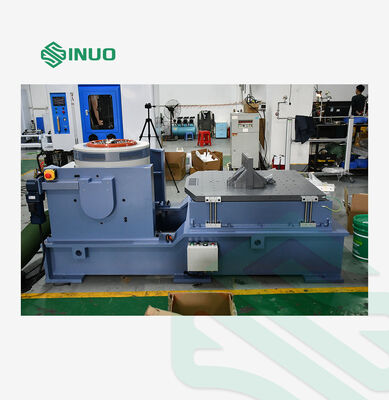

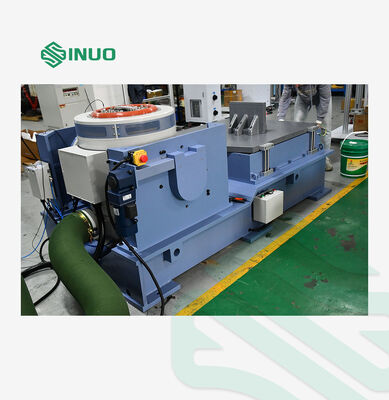

HG80 horizontale schuiftafel met oliefolie

Materiaal

Aluminium/magnesiumlegering, oppervlakhard geanodiseerd

Tafelgrootte

800 mm × 800 mm

Vaste opening

M8 schroefmouw van roestvrij staal, duurzaam en slijtvast

Frequentie van gebruik

Sine:2000 Hz; willekeurig: 2000 Hz

Gewicht

Ongeveer 105 kg.

B402 koelventilator (inclusief geluidsdemper)

Vermogen van de ventilator

4 kW

Ventilatorstroom

40.8 m3/min

Ventilatordruk

0.049kgf/cm2

Elektrische vereisten

Stroomvoorziening

AC 3-fase 380V/50Hz, 25 KVA

Gecomprimeerde lucht

0.6Mpa

Grondweerstand

≤ 4Ω
