1J To 4J Steel Ball Impact Testing Equipment For EV Connector Mechanical Strength Verification

1J To 4J Steel Ball Impact Testing Equipment For EV Connector Mechanical Strength Verification

Merknaam:	Sinuo
Modelnummer:	SN2202
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Liftmethode:

elektrisch

Impact -energie:

1J, 2J, 3J, 4J

De Waaier van de dalingshoogte:

0,4–1,5 m, verstelbaar

Nalevingsnorm:

IEC 62196-1:2022 Clausule 26.2, Figuur 18, Tabel 13

Testmodussen:

Verticale valimpact / Swing horizontale impact

De bal van het effectstaal:

Diameter 50,8 mm, 0,535 kg, met ring

Verpakking Details:

multiplex

Levering vermogen:

10 sets per maand

Markeren:

1J to 4J steel ball impact tester

EV connector mechanical strength tester

steel ball impact testing equipment

Productbeschrijving

1J To 4J Steel Ball Impact Testing Equipment For EV Connector Mechanical Strength Verification

Product Overview

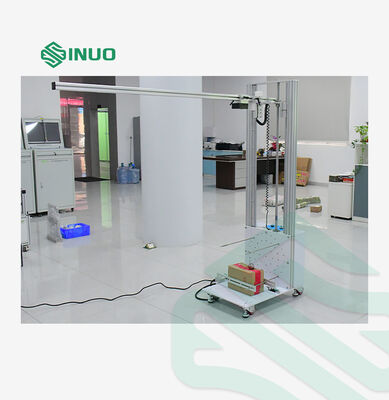

The steel ball impact device complies with IEC 62196-1:2022 Clause 26.2, Figure 18, Table 13. It is designed to verify the mechanical strength of EV accessories, ensuring they possess sufficient robustness to withstand stresses encountered during installation and regular use.

This instrument supports two test modes: vertical free-fall impact and swing horizontal impact. It features precise measurement, a reasonable structure, and easy operation, making it an ideal testing solution for laboratories, certification bodies, and manufacturers.

Technical Parameters

Drop Height Range	0.4–1.5m, adjustable

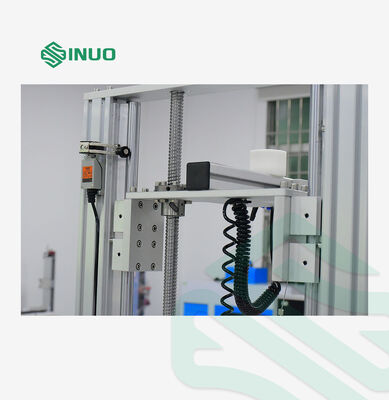

Lifting Method	Electric

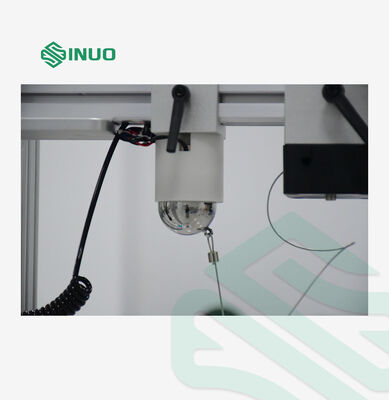

Test Modes	Vertical drop impact / Swing horizontal impact

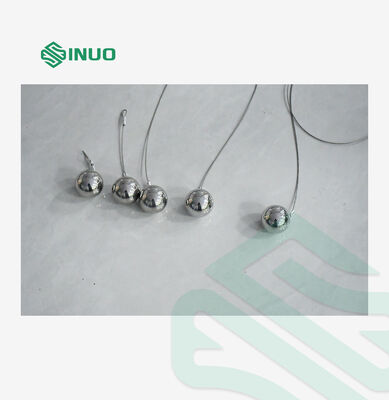

Impact Steel Balls for Vertical Drop Impact	50.8mm with ring, 0.535kg (1 piece); impact energy: 1J, 2J, 3J, 4J (adjustable via suspension wire length)
Impact Steel Balls for Swing Horizontal Impact	50.8mm with ring, 0.535kg (4 pieces); impact energy: 1J, 2J, 3J, 4J (fixed by suspension wire length)
Impact energy for ball impact test
Impact method

Why do EV connectors need steel ball impact testing?

EV connectors are exposed to accidental impacts during installation, transportation, and daily use. The ball impact test verifies that the connector housing and internal components have sufficient mechanical strength to withstand these shocks without cracking, breaking, or failing.

As required by IEC 62196-1:2022, the test uses a standard steel ball (0.535kg) to apply impact energies from 1J to 4J, matching the rated current of the connector. Our SN1206B Steel Ball Impact Device supports both vertical free-fall and swing horizontal impact modes to fully meet these standard requirements.
