Sine & Random Vibration Test System met 700kgf kracht & 600mm tabel

Met welke toepassingsuitdagingen worden klanten vaak geconfronteerd tijdens trillingstesten?

De kernuitdaging van trillingstests is het realistisch simuleren van de complexe omgevingen die producten kunnen ervaren tijdens transport, vlucht of daadwerkelijk gebruik, zoals sinuszwaai, willekeurige trillingen en schokomstandigheden, terwijl de naleving van internationale normen, waaronder GB, GJB, MIL, IEC en andere, wordt gegarandeerd.

Tegelijkertijd weten veel klanten niet zeker hoe ze geschikte apparatuur moeten selecteren op basis van hun specifieke testomstandigheden, zoals frequentiebereik, acceleratieniveau en vereisten voor laadvermogen.

Deze oplossing is gebaseerd op de kerncombinatie van de A07S23 elektrodynamische vibratieschudder, LA07K digitale schakelende eindversterker en VCSusb-2-controller, samen met de VT60 verticale uitbreidingstafel en de HG60 horizontale schuiftafel. Hij kan volledig voldoen aan de vereisten voor sinuszwaai-, willekeurige trillingen en schoktests van 1–4500 Hz, terwijl hij een sinuskracht van 700 kgf en een tafel van 600 x 600 mm levert.

Alle ontwerpen voldoen aan belangrijke internationale normen zoals GB, MIL en IEC, en zijn uitgerust met efficiënte koeling, meerdere veiligheidsbeschermingsfuncties en functies voor het automatisch genereren van rapporten.

Wat is het belangrijkste ontwerp van het vibratiesysteem?

De sleutel ligt in het structurele ontwerp van de elektromagnetische schudder en zijn bewegende componenten.

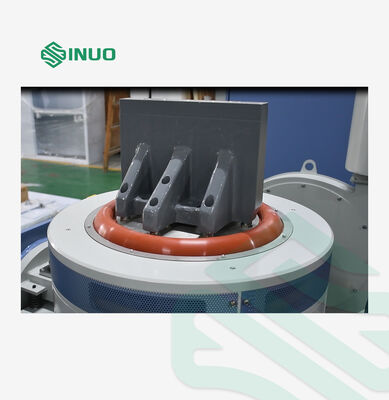

De A07S23 elektrodynamische schudder die wij leveren, beschikt over de volgende kernspecificaties:

• Forceer beoordelingen
  • Sinuskracht: 700 kgf
  • Willekeurige kracht: 600 kgf
  • Schokkracht: 1200 kgf

• Groot verplaatsingsvermogen
  • Maximale verplaatsing: 51 mm pp
  • Geschikt voor testen met grote amplitude

• Hoogfrequente respons
  • Frequentiebereik: 1–4500 Hz

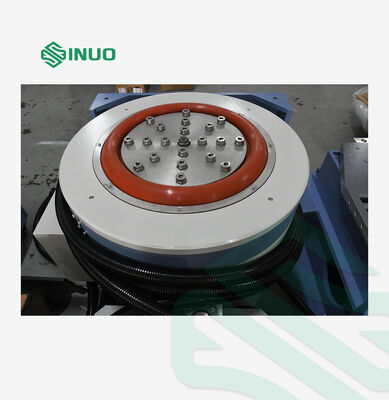

• Ontwerp met bewegende spoel
  • Diameter: 230 mm
  • Gewicht: slechts 7 kg
  • Lichtgewicht structuur zorgt voor uitstekende hoogfrequente prestaties
  • Vervaardigd met behulp van gieten en handmatige precisiebewerking
  • Uitgerust met foto-elektrisch lastondersteuningssysteem en axiale geleiding met dubbele lagers
  • Vermindert effectief dwarstrillingen en verbetert de duurzaamheid

• Toegestaan ​​excentrisch moment
  • 300 N·m
  • Geschikt voor excentrische belastinginstallatie

• Magnetische lekkage
  • <10 Gauss
  • Hoge bedrijfsveiligheid

Welke ondersteunende systemen zijn er naast de shaker zelf nodig voor een complete testoplossing?

Voor een compleet vibratietestsysteem zijn minimaal de volgende componenten nodig:

1. LA07K digitale schakelversterker

• Uitgangsvermogen: 7 KVA
• Efficiëntie: ≥90%
• Gebaseerd op IGBT-technologie
• CE-conform
• Signaal-ruisverhouding: ≥65 dB
• Geluidsniveau: ≤70 dB

2. B402S koelventilator (met geluiddemper)

• Vermogen: 4 kW
• Luchtstroom: 40,8 m³/min

Het schudlichaam neemt het volgende aan:

• Honingraat luchtstroomkanalen
• Dubbellaagse gesplitste luchtstroomkanalen

Dit verbetert de koelefficiëntie aanzienlijk.

3. Twee uitbreidingsplatforms voorzien

VT60 Verticale uitbreidingstafel

• Afmeting: 600×600 mm
• Materiaal: magnesium-aluminiumlegering
• Hard geanodiseerd oppervlak
• Uitgerust met M8 roestvrijstalen schroefdraadinzetstukken
• Bruikbare frequentie tot 2000 Hz
• Gewicht: ongeveer. 45 kg

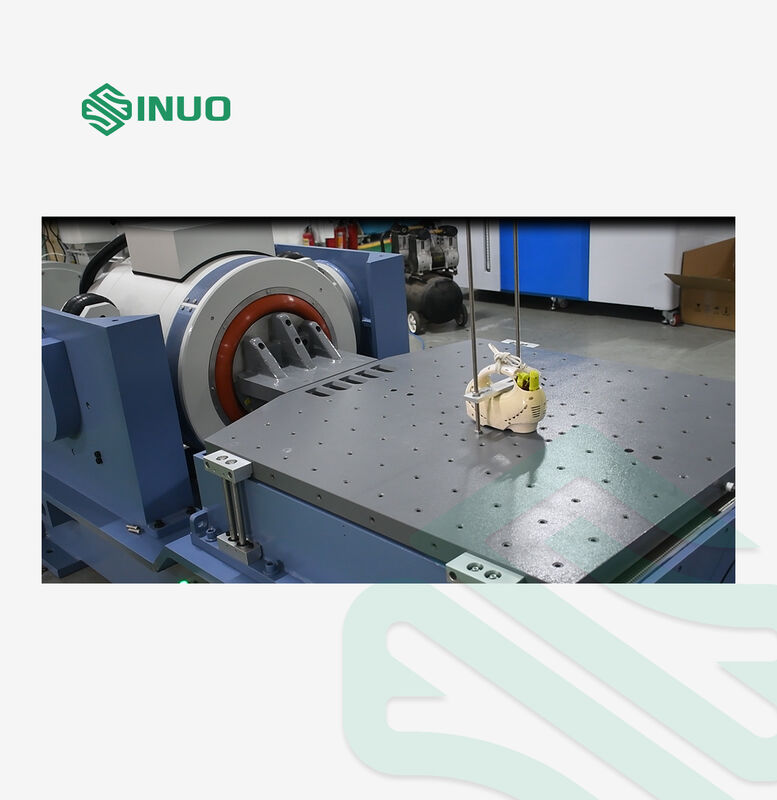

HG60 Horizontale Sliptafel

• Afmeting: 600×600 mm
• Uitgerust met een natuurlijke granieten basis en een onafhankelijk olietoevoersysteem
• Biedt een hoge kantelmomentweerstand
• Ondersteunt ook werking tot 2000 Hz

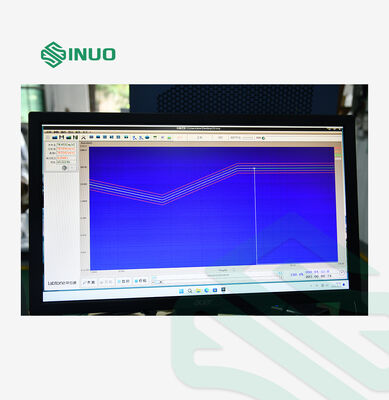

4. VCSusb-2 digitale vibratiecontroller + servobeveiligingssysteem

Controller-functies

• 2 ingangs- / 1 uitgangskanalen
• 32-bit DSP met drijvende komma
• 24-bits ADC/DAC
• Dynamisch bereik >90 dB
• Ondersteunt:
  • Sinus testen
  • Willekeurige trillingen
  • Klassieke schoktesten
• Generatie van Word-/PDF-rapporten met één klik in het Chinees en Engels

Servobeschermingsfuncties

Realtime monitoring van:

• Temperatuur
• Luchtdruk
• Oververplaatsing
• Overspanning
• Overstroom
• Faseverlies

Zorgen voor de veiligheid van zowel apparatuur als testmonsters.

Optisch automatisch centreersysteem

Past automatisch de positie van de bewegende spoel aan om het evenwicht te behouden tijdens het laden en lossen.

Welk niveau van daadwerkelijke prestaties kan dit systeem bereiken?
