IEC 62196-1 EV Connector Mechanical Endurance Test Machine met servo aandrijving

IEC 62196-1 EV Connector Mechanical Endurance Test Machine met servo aandrijving

Merknaam:	Sinuo
Modelnummer:	SNQC1005A
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Richtsel:

X/Y/Z 3-assig verstelbaar, universeel voor GB/US/EUR AC/DC-connectoren

Testsnelheid:

0–1100 mm/s (vooraf instelbaar op touchscreen)

Testslag:

0–150 mm (vooraf instelbaar)

Testcycli:

0–999999 keer (voorinstelbaar, automatische stop)

Plug-/opnamepercentage:

0–10 keer/min (voorinstelbaar)

Controlesysteem:

Mitsubishi PLC + 7-inch kleurentouchscreen HMI

Krachtbewaking:

0–500N krachtsensor; real-time weergave van de krachtcurve

Automatisch omdraaien:

Automatische draaiing van 90° voor oplossingsdiptest (houdtijd 0-600s)

Verpakking Details:

multiplex

Levering vermogen:

10 sets per maand

Markeren:

IEC 62196-1 EV-aansluittoetsmachine

EV-aansluitingstester met servo-aandrijving

elektrische voertuigtestapparatuur met garantie

Productbeschrijving

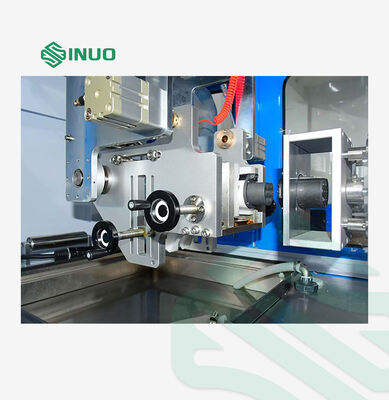

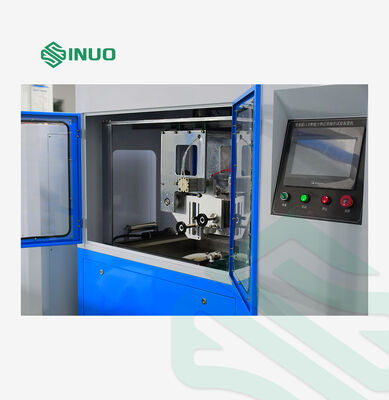

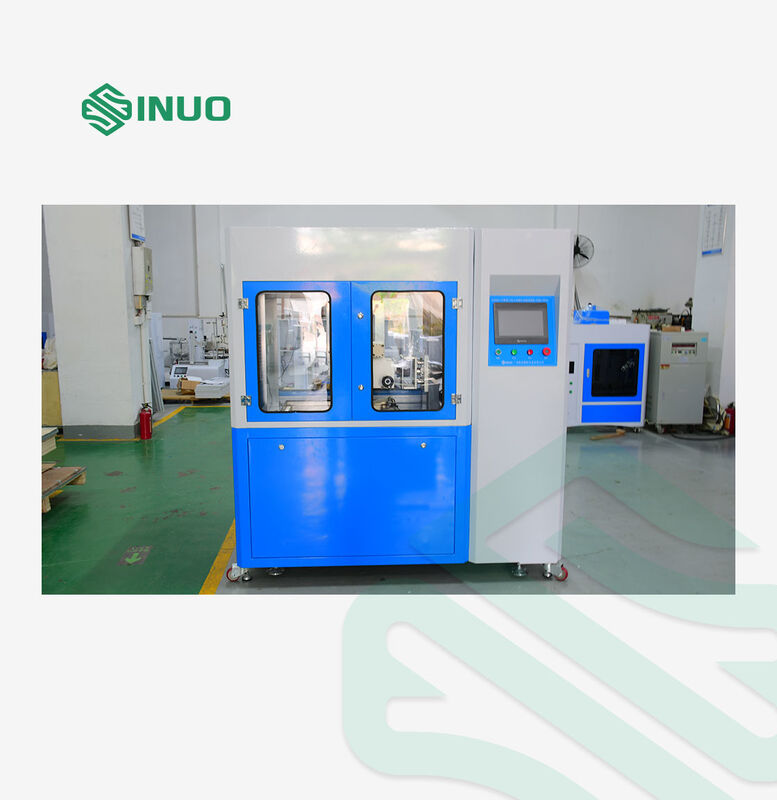

IEC 62196-1 EV Connector Mechanical Endurance Test Machine met servo aandrijving

Productoverzicht

Deze testmachine is speciaal ontworpen om breekvermogenstest en normale werkingstest voor oplaadinterfaces van elektrische voertuigen, industriële stopcontacten, stopcontacten en koppelingen.elektrische en thermische spanningen tijdens normaal gebruik zonder overmatige slijtageDe apparatuur maakt gebruik van een servomotor-aandrijvingsmechanisme om herhaalde aansluit- en ontkoppelingen te realiseren;het ondersteunt een externe belasting voor het testen van het breekvermogenAlle testparameters, met inbegrip van de aan/uit-tijd, testsnelheid, slag en hoek, kunnen via het touchscreenpaneel vooraf worden ingesteld.

Nalevingsnormen

IEC 62196-1:2022 Clausule 22, Clausule 23.2Artikel 23.3, figuur 15, tabel 8, tabel 9
IEC 62196-3:2022 Alinea 22, Alinea 23
IEC 60309-1:2012 Clausule 20, Clausule 21

Technische parameters

Artikel 1	Specificatie
Testpunten	Test van het breekvermogen; normale werkingstest
Testmonsters	AC/DC-oplaadpunten, voertuigconnectoren, stekker, stopcontact, koppelingen
Teststation	Eén station
Controlesysteem	Mitsubishi PLC + 7-inch kleuren touchscreen HMI
Operatiemodus	Handmatig / programmabeheerd
Rijmodus	Servomotor voor het aansluiten / omdraaien; hulpsilinder voor de vergrendelingsschakelaar

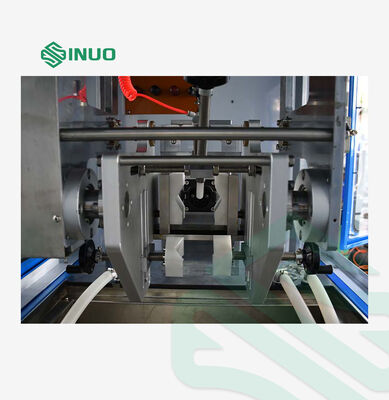

Bevestiging	Mechanische klem; X/Y/Z 3-assige verstelbaarheid; universeel voor GB/US/EUR-normen
Automatische flip	90° automatische omdraaiing; houdtijd voor omdraaiing: 0 ¢ 600 s
Testcycli	0999999 keer (vooraf instellen, automatische stop)
Brekingsvermogen Leidingtijd	1 ¢ 999,9 s (vooraf instellen)
Insteek/uittrekselpercentage	0·10 keer/min (voorinstelbaar)
Proefslag	0 ̊ 150 mm (voorinstelbaar)
Testsnelheid	0·1100 mm/s (voorinstelbaar op het touchscreen)
Bewaking van de kracht	0 ′ 500N krachtsensor; curve in realtime; maximale in-/uittrekkingskracht weergave
Vergrendelingssimulatie	Automatische mechanische vergrendelingspersfunctie
Oplossingsreservoir	1 set (voor IEC 62196-1:2022, punt 23).3.2 test)
Sluiting van de oplossing	Dompeltijden, dompeltijden, droogtijden, plug cycli allemaal programmeerbaar
Laadmodus	Externe belasting (compatibel met SN2217-480V250A)
Alarmfunctie	Alarm voor stroomonderbreking en registratie van het testgetal onder belasting
Veiligheid	Grondbescherming, kortsluitbescherming, overbelastingbescherming

Structuur en kenmerken
Geïntegreerde rigide frame structuur
Servomotor met precisiebolschroef en timinggordel
Mitsubishi PLC + 7-inch kleuren touchscreen HMI
3-assige verstelbare bevestiging voor brede compatibiliteit
Automatisch 90°-omdraaimechanisme voor de onderdompelingstest van de oplossing
Real-time krachtbewaking en curve display
Simulatie van automatische vergrendeling
Programmeerbare testcycli en automatische stopfunctie
Operatieomgeving
Stroomvoorziening: AC220V±10% / 5060Hz, 2kW
Werktemperatuur: 0°40°C
Vochtigheid: 30%~90%RH
Afmetingen: ca. W1000×D750×H1200mm
Gewicht: ongeveer 150 kg
