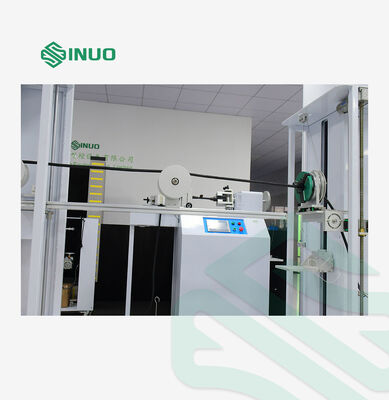

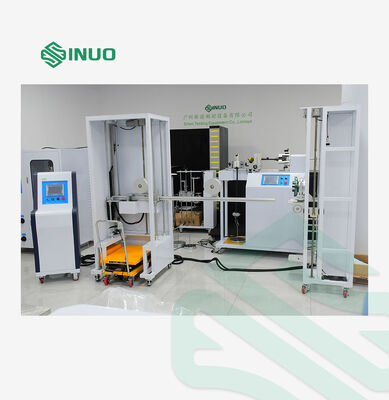

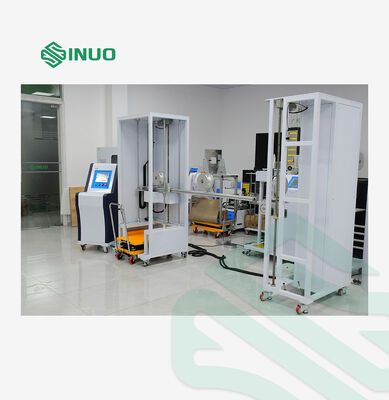

IEC 61851-23 Kabelverankering Tekenkracht- en koppeltoetsapparatuur voor EV-AC/DC-oplaadstations

Dit apparaat ismet een vermogen van meer dan 50 W,, om te controleren en te evalueren of de kabelverankering of de kabelbevestiging van het laadstation de geleiders aan de eindpunten effectief kan verlichten van trekkracht en koppel,en het vermogen te controleren om de gespecificeerde trekkracht en het door de normen vereiste koppel te weerstaanDe apparatuur heeft een automatische PLC-besturing en een motor, met een stabiele prestatie en een hoge testnauwkeurigheid.volledig voldoet aan de standaardtestvereisten voor het testen van de betrouwbaarheid van de kabelverankering van het laadstation voor elektrische voertuigen.

Het is ontworpen en vervaardigd volgens IEC 61851-23:2023, punt 11.6.102, figuur 110, figuur 111 en tabel 114.

Testinhoud	Tests van kabeltrek en koppel van EV-oplaadstations

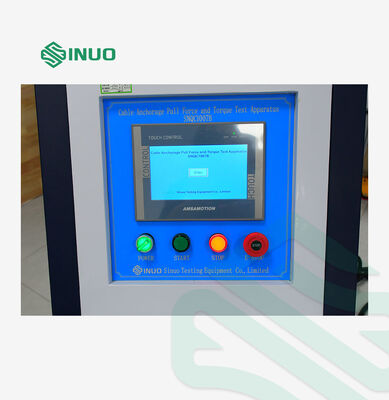

Besturingsmodus	Automatische besturing met PLC, touchscreen
Rijmodus	Elektrisch
Trek aan.	Voldoen aan de specificaties 160N, 200N, 240N, 250N, 500N, gerealiseerd door superpositie van gewichten
Toegepaste koppel	Voldoen aan de specificaties van 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, gerealiseerd door superpositie van gewichten
Dreefkrachtwiel	R100mm(Ф200mm) ±0,5mm
Strekkingsfrequentie	1 keer/s, de werkelijke trektijd wordt gedetecteerd door elektrisch signaal
Trekcycli	1-999999 cycli, kan worden ingesteld, standaard is 100±1 cycli
Tijd voor het aanbrengen van koppel	0-99H59M59S, kan worden ingesteld
Bescherming tegen stroomstoring	met een vermogen van niet meer dan 50 kW
Bevestiging	universele klemmen, één set
Tabel voor de selectie van gewichtsmatching
Aanvullende configuratie	De apparatuur is voorzien van een instelbare bevestigingshoogte van 500 tot 1200 mm (d.w.z. de uitgangspositie van de kabel),zodat het kan voldoen aan de testvereisten van laadstations met verschillende uitlaatposities voor kabels.

• PLC-besturing + motor
• Stabiele trekkracht via gewichten; koppel via gewichten + koppelarmcombinatie
• Vooraf instelbare trekcycli en testduur van het koppel; automatische stop na voltooiing
• De maximaal toegestane verplaatsing van de aansluitkabel voor het opladen van elektrische voertuigen na de test voldoet aan de standaardgrenswaarden
• Compatibel met laadstationsmonsters die zijn uitgerust met laadkabels van verschillende lengtes

• Stroomvoorziening: AC220V±10% / 5060Hz, 1kW
• Werktemperatuur: 0°40°C
• Vochtigheid: 30%~90%RH
• Afmetingen: ca. W4000×D600×H1850mm
• Gewicht: ongeveer 300 kg
