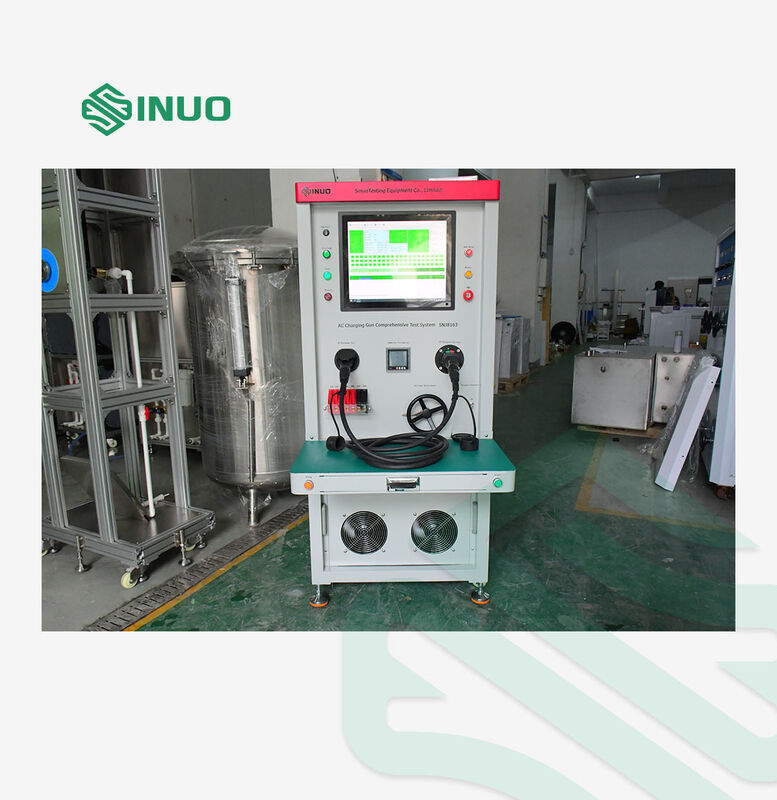

AC & DC EV Charging Gun Functionality Tester SNEQ08 | IEC 62196-1

AC & DC EV Charging Gun Functionality Tester SNEQ08 | IEC 62196-1

Merknaam:	Sinuo
Modelnummer:	SNEQ08
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Stroominvoer:

Eenfase AC 220V / 50Hz

Luchttoevoer:

0,6 MPa

Controlesysteem:

PLC + industriële computer

Weerstandstest:

1–5000Ω, nauwkeurigheid ±1%

Thermistortest:

100–50.000Ω, nauwkeurigheid ±2%

Aandrijfspanning:

DC12V

Afmetingen:

B900 mm × D800 mm × H1800 mm

Gewicht:

Ong. 300KG

Verpakking Details:

multiplex

Levering vermogen:

10 sets per maand

Productbeschrijving

AC & DC EV Charging Gun Functionality Tester SNEQ08 | IEC 62196-1

Product Overview

This comprehensive test system is designed for functional and safety verification of AC/DC charging guns complying with Chinese, European, and American standards. It supports automatic QR code/barcode association, one‑button full‑function automatic testing, real‑time data storage, report generation, and pass/fail printing. Featuring high efficiency and labor savings, it is ideal for mass production line inspection in manufacturing facilities.

Key Functions

Data Management: Automatically associates product QR code with test results and generates test reports
Full Automatic Testing: Continuity, short circuit, miswiring, resistance, electronic lock, insulation, and withstand voltage tests
Data Traceability: Scan codes before test; results linked with barcode for full traceability
Result Output: Real‑time saving, review, and export of test data; pass result printing supported

Technical parameters

Power Input	Single phase AC 220V / 50Hz
Air Supply	0.6MPa
Control System	PLC + industrial computer
MES Integration	Optional (additional cost)
Resistance Test	1–5000Ω, accuracy ±1%
Thermistor Test	100–50,000Ω, accuracy ±2%
Drive voltage	DC12V
Insulation Test (Line to Line)
Test modes	Single phase, three phase, DC (positive/negative/ground)
Insulation Voltage	DC 100–1000V (adjustable)
Lower Limit	1MΩ – 1GΩ (adjustable)
Accuracy	±5%
Alarm	Activates when resistance is below threshold
Withstand Voltage Test (Line to Line)
Test modes	Single phase, three phase, DC (positive/negative/ground)
Voltage Range	AC 0–5kV / DC 0–6kV (adjustable)
Leakage Limit	AC 0.1mA–20mA; DC 0.01mA–5mA (adjustable)
Accuracy	±1.5% + 3 digits
Mechanical & Structure
Test Station	1 station
Gun Mounts	CN / EU / US standard AC/DC gun sockets supported
socket Height	~750–1000mm (ergonomic design)
Dimensions	W900mm × D800mm × H1800mm
Weight	Approx. 300kg
