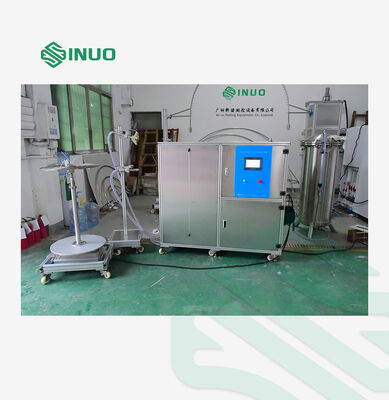

IEC 60529 IPX3~IPX6 Testapparatuur voor waterbespuiting voor elektronische en automobielproducten

IPX3/4

Parameters van het spuitstuk

Buitenste diameter: Ф102mm, boldiameter: SФ75.5mm, 1 gat in het midden, 2 binnenkringe van 24 gaten bij 30° schommeling,4 buitenste cirkels van 96 gaten bij 15° schommeling, in totaal 121 gaten van Ф0.5mm,met een breedte van niet meer dan 15 mm.

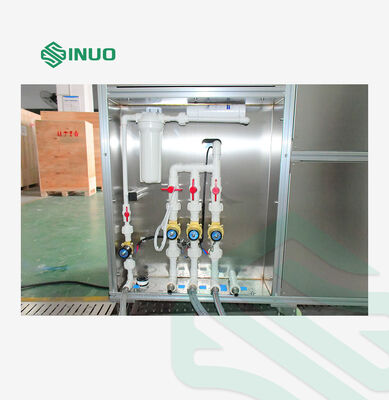

Waterstroom

10L/min±5%, de stroommeter kan worden ingesteld via een rotameter, de elektronische stroommeter is optioneel

Druk

50-150Kpa, meetbereik van de drukmeter: 0-0,25Mpa

Bewegende schild

Gemaakt van aluminium, afneembaar

Aanwijzingen voor het sproeien van water

De hoek van het sproeien van het water kan worden ingesteld

IPX5/6

Parameters van het slangendeksel

IPX5: Ф6.3mm; IPX6: Ф12.5mm

Leveringspercentage

IPX5: 12,5±0,625L/min

IPX6: 100±5 L/min

Afstand van het spuitstuk tot het oppervlak van de behuizing

2.8m (De afstand van het mondstuk tot het middelste oppervlak van de draaitafel, standaard vereist 2,5-3m)

Waterstraalrichtingen

De hoek van de waterstraal kan worden aangepast

Algemeen

Beheersing en werking

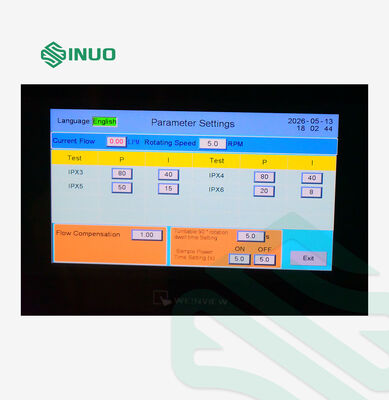

Intelligente besturingssysteem met PLC en touchscreen

Metode met vaste spuitstuk

De spuitstuk en de slangstukken zijn bevestigd aan de steun

Drukmeter

0~0,25 MPa, kan worden weergegeven

Testduur

0.01S99.9 min, kan vooraf worden ingesteld

Draaiplaat

Diameter: Φ600 mm, rotatiesnelheid: 1 r/min, draagvermogen: ≤ 50 kg

Wateropslagtenker

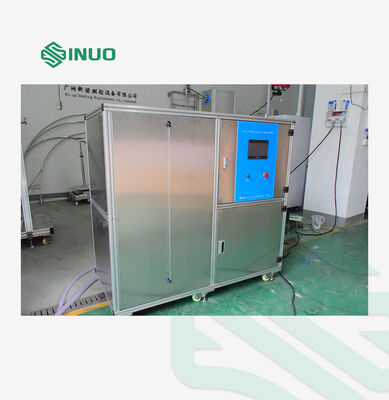

Dit testsysteem heeft een open structuur, het testwater wordt niet gerecycled en is uitgerust met een waterreservoir van ongeveer 500 liter roestvrij staal.De wateropslagtank is uitgerust met een waterniveau drijvende klep om automatisch de waterinlaat te regelenDe waterreservoir en het elektrische bedieningsgedeelte zijn geïntegreerd.

Veiligheid

Bescherming van fasevolgorde, bescherming tegen lekken, bescherming tegen watertekort, abnormale bescherming.

Stroomvoorziening

AC220V,50Hz
