IEC 62196-3-1 Compatibel Laadpistool & Waterleiding Luchtdichtheid Test Systeem

IEC 62196-3-1 Compatibel Laadpistool & Waterleiding Luchtdichtheid Test Systeem

Merknaam:	Sinuo
Modelnummer:	SNQC1017A
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Sensornauwkeurigheid:

0.055%

Elektrische bedieningsstand:

PLC intelligente controle

Bediende luchtdruk:

0,6-0,8 MPa

Parameterkanalen:

64 kanalen (1~64)

Instelling van de testcyclus:

0-999s

Druk weerstand:

1 MPa

Verpakking Details:

multiplex

Levering vermogen:

10 sets per maand

Markeren:

IEC 62196-3-1-conform EV-oplaadpistool

EV-connectorluchtdichtheidstestsysteem

waterleidingoplaadpistooltestapparatuur

Productbeschrijving

IEC 62196-3-1 Conform laadpistool en waterpijp luchtdichtheidstestsysteem

Naleving van normen en bepalingen

IEC 62196-3-1 Clausule 101.6 (Overdrukproef)
GB/T20234.1-2023
Test met IPX7-classificatie GB/T4208-2017

Informatie over het product

Specimen en beperkingen

Oplaadgeweren met vloeistofkoelsystemen en oplaadgeweren met een IP-beschermingscategorie gelijk aan IPX7.

Doel van de test

Deze machine wordt hoofdzakelijk gebruikt voor het uitvoeren van drukweerstandstests en lekkageproeven om de afdichtingsprestaties van met vloeistof gekoelde laadgeweren en van die met een IP-beschermingscategorie hoger dan IPX4 te verifiëren.

Testbeginsel

Positieve drukproef (directe druk):

Met behulp van een PLC-besturingssysteem verzamelen hoge-precisie druksensoren in realtime drukgegevens van de gasleiding die is aangesloten op het afdichtingscomponent van het monster.Het systeem gaat door de cyclus van drukvorming → drukhoudendheid → drukverlichtingTijdens de houdingsfase wordt gecontroleerd of de door de sensor gedetecteerde drukdaling aan de testcriteria voldoet, waardoor de afdichtingsprestaties van de proefleiding worden gevalideerd.
Test van de differentialdruk (differentialdruk):

Met behulp van een PLC-besturingssysteem verzamelen hoge-precisie druksensoren in realtime drukgegevens van de gasleiding die is aangesloten op een drukverzegelde kamer, waarbij de IPX7-nominale druk (150 kPa) wordt gesimuleerd.Het systeem gaat door de cyclus van drukvorming → drukhoudendheid → drukverlichtingTijdens de wachtfase wordt gecontroleerd of de door de sensor gedetecteerde drukdaling aan de testcriteria voldoet.de beschermingsgraad en de afdichtingsprestaties van de behuizing van het monster worden aldus gevalideerd (met gebruik van een aangepaste hulpstuk om ervoor te zorgen dat het interieur van de behuizing open staat voor de buitenomgeving).

Technische parameters

Teststation	Eén station (dubbelkanaal)
Elektrische bediening	Intelligente PLC-besturing met een 7-inch kleuren touchscreen interface.en drukfunctie.
Specificaties voor de testdruk	Positief drukkanaal: 0-600 kPa, resolutieverhouding: 0,001 kPa (configureerbaar met 0-4 decimalen); sensor bestand tegen druk: 3 × volle schaal. Differentiële drukkanaal: 0 ‰ 2000 Pa, resolutieratio: 0,1 Pa (configureerbaar met 0 ‰ 4 decimalen); sensor weerstaan druk: 13,8 MPa. Het apparaat is aangesloten op een externe luchtcompressor en de druk wordt vooraf ingesteld via de drukregelaar op het apparaatpaneel (tot een waarde die hoger is dan de testdruk).met een vermogen van meer dan 50 W, maar niet meer dan 150 W,, met parameters die via het touchscreen kunnen worden ingesteld.
Sensornauwkeurigheid	0.055%
Beschikbare drukeenheden	kPa, kg/cm2, PSI, mbar, bar, Torr, mmH2O, mmHg
Beschikbare lekkage-eenheden	Pa, Pa/s, mL/s, mL/min, L/min, Pa·m3/s
Testmodus	1. Positieve drukproef voor vloeistofkoelbuizen: verbind de apparatuur met de monsterbuis.Sluit de klep en houd de druk. Monitor de drukdaling over een bepaalde periode. Als de drukdaling de toegestane grens overschrijdt, wordt een alarm geactiveerd; druk op reset om de druk los te laten. Als de test geslaagd is, wordt de druk automatisch losgelaten. 2. Housing IP Rating Test: Plaats het monster in de speciale bovenste en onderste malen. Druk op start om de test te starten; de pneumatische cilinder drukt automatisch naar beneden om een afgesloten kamer te vormen.Positieve druk uitoefenen op de kloof tussen de mal en het laadpistool monsterDe drukverlaging wordt gedurende een bepaalde periode gecontroleerd (lekkage van de behuizing naar het interieur).Een alarm wordt geactiveerd als de daling de toegestane grens overschrijdtAls de test slaagt, wordt de druk automatisch losgelaten.
Testmedium	Droge lucht, gevoed door een luchtcompressor met een druk van 0,6 ∼ 0,8 MPa.
Metode voor drukregeling	Gecontroleerd door een proportioneel drukklep.
Drukhoudtijd	Aanpasbaar vanaf 0999,9 s (in seconden), weergegeven op het touchscreen.

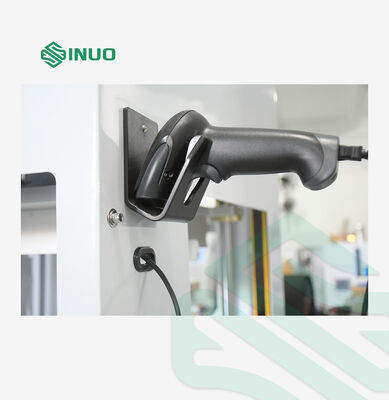

Testproces	Een-touch-test start na het scannen van de barcode; de testresultaten worden in de computer opgenomen.
Operationeel luchtdruk	0.6·0,8 MPa

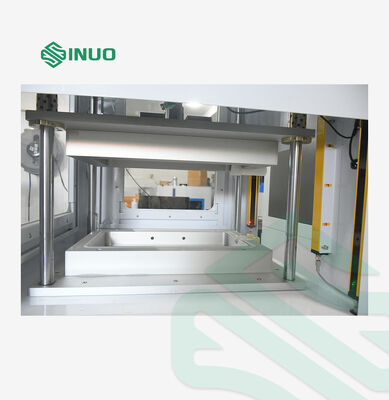

Monsteraansluiting	Bevat een set profielspecifieke malen, geplaatst in een grote vacuümkamer (afneembare).
Afdichtingsconnectoren	Aanpasbaar
Hulpstuk met hoge lekkage	Een set, ontworpen om het interieur van het laadgeweren te laten communiceren met de buitenomgeving.
Parameterkanalen	Er kunnen maximaal 64 groepen (1~64) testparameters worden opgeslagen.
Instelling van de testcyclus	Verstelbaar van 0 tot 999 seconden.
Vertoon van de druk-tijdcurve	Real-time weergave via de gegevensverzamelsoftware op het touchscreen

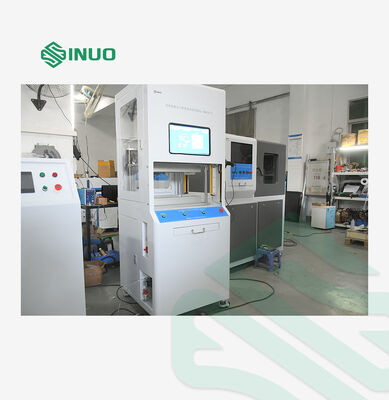

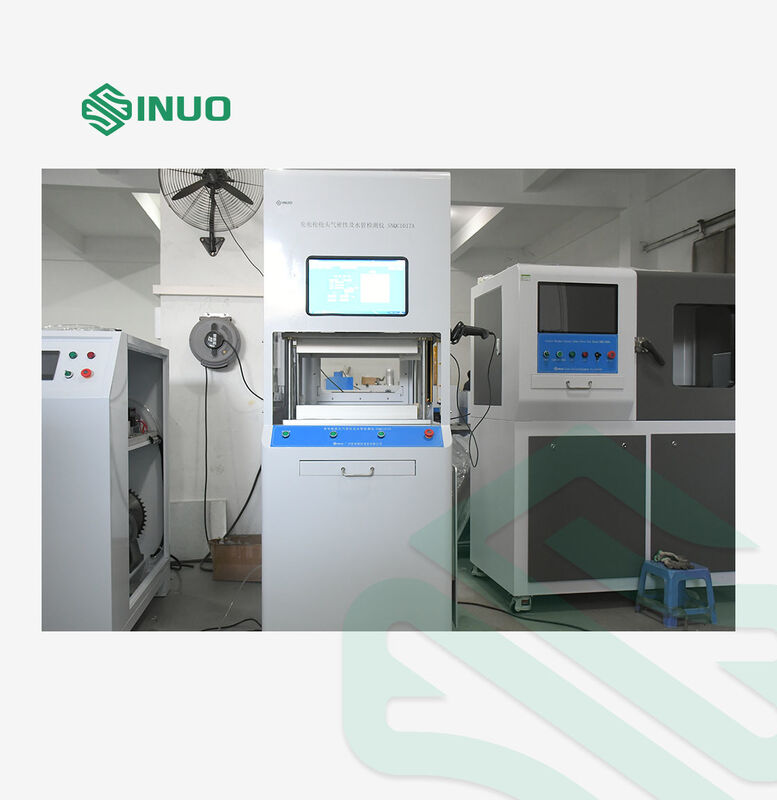

Referentiebeeld
Opberging van testgegevens	Exporteerd via een USB-interface
