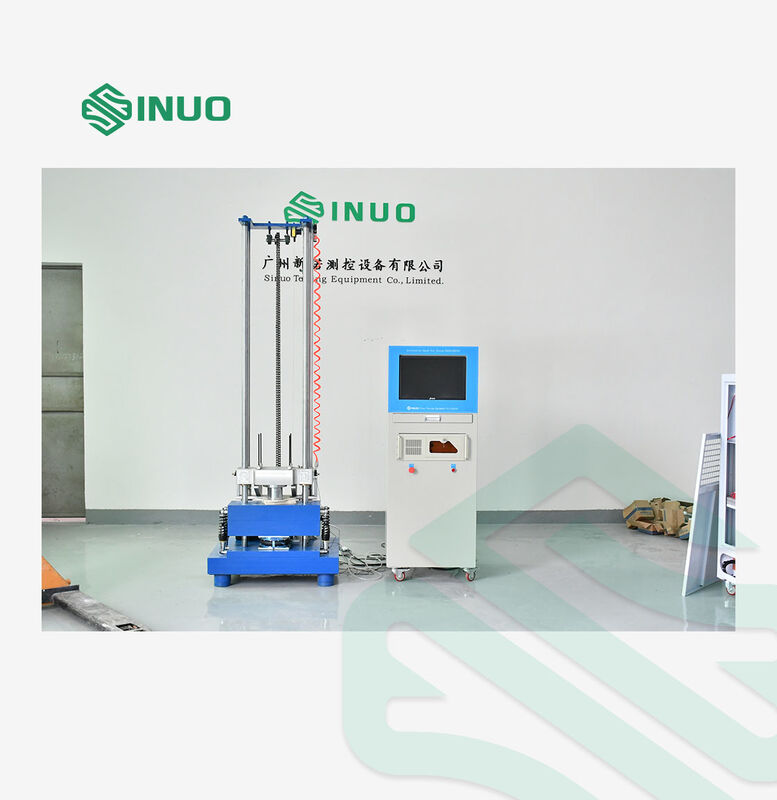

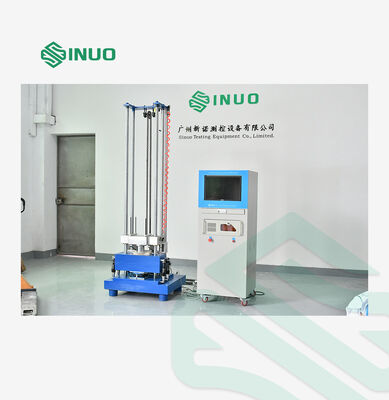

IEC-60068-2-27 Compatibele Mechanische Schoktester Voor Elektronica

IEC-60068-2-27 Compatibele Mechanische Schoktester Voor Elektronica

Merknaam:	Sinuo
Modelnummer:	SN558-HSKT50
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Maximale belasting:

50 kg

Piek versnelling:

15—650 g

Pulsduur:

1,5—30 ms

Ingangskanalen:

2 kanalen

Voeding:

Eenfasig 220V ±10%

Gecomprimeerde lucht:

0,5—0,8 MPa

Verpakking Details:

multiplex

Levering vermogen:

5 sets per maand

Markeren:

IEC-60068-2-27-conforme schoktester

mechanische schoktester voor elektronica

batterijonderzoek voor elektrische voertuigen

Productbeschrijving

IEC-60068-2-27 conform mechanische schoktester voor elektronica

Voldoende normen:

Voldoet aan IEC-60068-2-27 MIL-STD-202F, MIL-STD-810F, MIL-STD-883 enz.

Productinformatie:

Deze machine is vooral geschikt voor schokbestendigheidstests op het gebied van elektronische producten, luchtvaart, scheepvaart, automobielcomponenten en transport.Het kan halfsine-schoktests uitvoeren.

Systeemcompositie

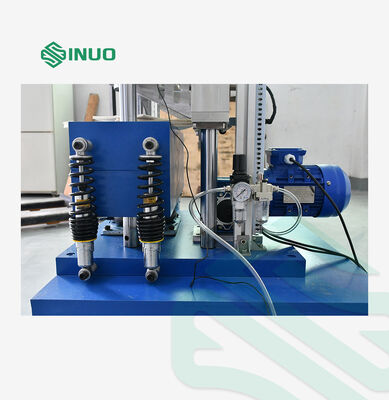

Het elektrische verticale schoktestsysteem voor het tillen bestaat uit vier onderdelen: de schoktafel, de motor, het meetsysteem en de golfvormgenerator.De samenstelling van het systeem is als volgt weergegeven::

Werkingsbeginsel

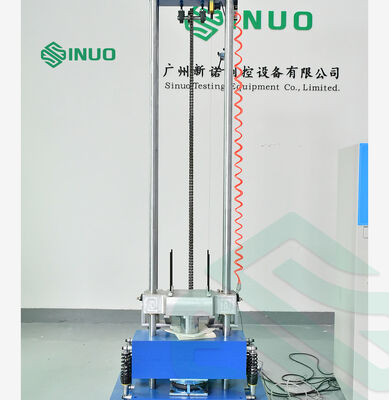

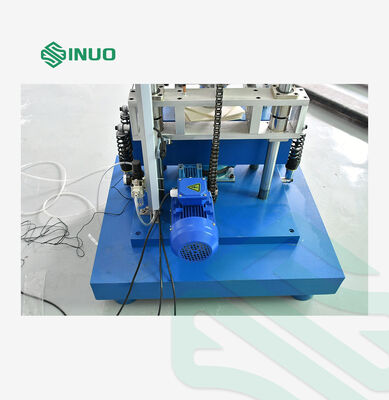

De motor stuwt een ketting om de tafel naar een vooraf ingestelde hoogte te tillen.

Ontwerpschema

Bijbehorende snelheidsverandering (berekeningsformules)

Halve sinus (halve sinusgolf): △v=0,636AD×10^-3

Trapeziumvormig: △v=0,5AD×10^-3

Zaagtand: △v=0,9AD×10^{- 3}

A = piekversnelling (g)

D = Schokpulsduur (ms)

Piekversnelling versus pulsduur tabel
Piekversnelling A (gn)	5	15	30	30	30	50	50	100	100	200	200	500	1000	1500	3000
Impulsduraat D (ms)	30	11	18	11	6	11	3	11	6	6	3	1	1	0.5	0.2

Technische parameters:

Grootte van het platform	500 × 500 mm
Platformmateriaal	Aluminiumlegering met hoge sterkte
Maximale belasting	50 kg
Peakversnelling	15 ‰ 650 g
Duur van de pols	1.5 ¢ 30 ms
Versnelling Niet-eenvormigheid van het tafelblad	≤ 20%
Transversale verhouding van de tafel	≤ 30%
Versnelling en polstolerantie	≤ 20%
Versnellingsverandering Tolerantie	≤ 15%
Afmetingen van de apparatuur	950 × 1250 × 2250 mm
Gewicht van de apparatuur	2500 kg
Meetsysteem
Invoerkanalen	2
Monsternemingspercentage	192 kHz
Invoertype	Spanning / lading
Spanningsbereik	-10V ~+10V
Koppelingsmodus	AC, DC, ICP
Schokgolfvorm	Halve sinus
Communicatie-interface	USB2.0
Ondersteunt normen	GB, GJB, MIL-STD, door de gebruiker gedefinieerde standaarden
Besturingssysteem	Microsoft Windows7/10
Versnellingssensor van het systeem
Merken	YMK
Uitvoertype	Oplaadmodus
Gevoeligheid:	3.93pC/g
Frequentiebereik	0.5 ∙ 12 kHz
Versnellingsbereik	±2500 g
Operatieomgeving	-40 ~ +160°C
Aanvullende specificaties
Stroomvoorziening	Eenfasige 220V ±10%
Gecomprimeerde lucht	0.5·0.8Mpa
Temperatuur	NT1vervaardiging
Vochtigheid	25°C < 85RH%
