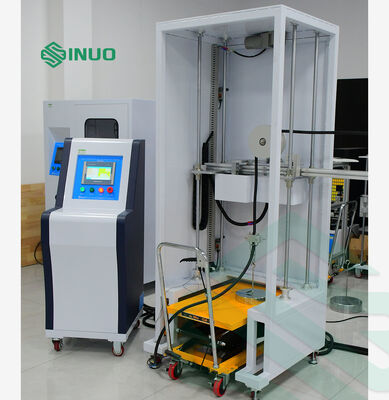

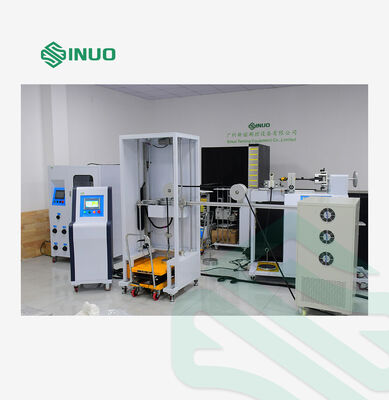

IEC 61851-23 Kabelanker Trek- en Draaimoment Testmachine Voor EV Laadstations

IEC 61851-23 Kabelanker Trek- en Draaimoment Testmachine Voor EV Laadstations

Merknaam:	Sinuo
Modelnummer:	SNQC1007B
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Pull aanbrengen:

Ontmoet 160N, 200N, 240N, 250N, 500N -specificaties, gerealiseerd door superpositie van gewichten

Koppel van toepassing:

Voldoet aan de specificaties van 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, ge

Koppelwiel:

R100 mm (ф200 mm) ± 0,5 mm

Trekcycli:

1-999999 cycli, kan vooraf worden ingesteld, standaard is 100 ± 1 cycli

Voeding:

AC220V ± 10%/50-60 Hz, 1 kW

Afmetingen:

ongeveer W4000*D600*H1850mm

Verpakking Details:

multiplex

Levering vermogen:

5 sets per maand

Markeren:

Elektrisch laadstation kabelverankeringstester

Torque testmachine volgens IEC 61851-23

Pull testapparatuur voor elektrisch laadstation

Productbeschrijving

IEC 61851-23 Kabelanker Trek- en Koppeltestmachine voor EV Laadstations

Voldane Normen & Clausules:

Het is ontworpen en vervaardigd volgens IEC 61851-23:2023 clausule 11.6.102 en Figuur 110, Figuur 111 en Tabel 114.

Productinformatie:

Monsters en beperkingen	AC en DC laadstation voor elektrische voertuigen
Testdoel	Het flexibele kabelanker van het apparaat moet de geleiders aan de klemmen ontlasten van trekkracht en koppel. Dit apparaat wordt gebruikt om het vermogen van het kabelanker of de kabelbevestigingsinrichting van EV AC/DC laadstations te testen om gespecificeerde treksterkte en koppel te weerstaan.

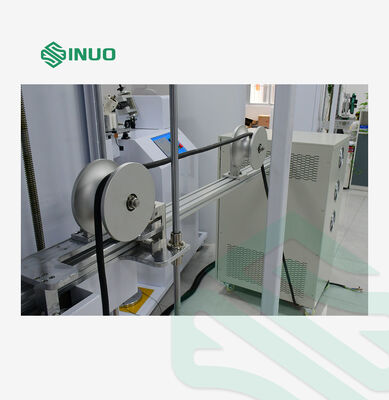

Testprincipe	De trekkracht wordt gerealiseerd door een motor te gebruiken om een excentriek wielmechanisme aan te drijven. De motorsnelheid is instelbaar om ervoor te zorgen dat de trekkracht elke keer nauwkeurig wordt toegepast. Het is uitgerust met een bewakingsfunctie voor de duur van de trekkracht. Koppel wordt toegepast door een door een motor aangedreven schijf die een gewicht optilt; Wanneer de tijd is bereikt, reset de schijf automatisch het hefgewicht en eindigt de toepassing van het koppel.

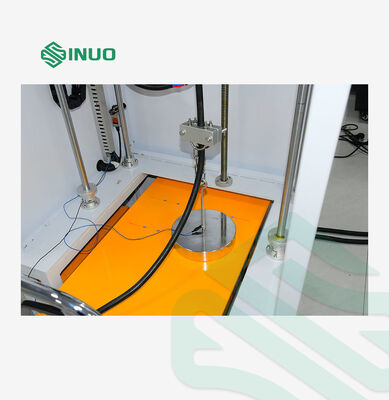

Structuur en kenmerken	De apparatuur maakt gebruik van PLC-besturing en motoraandrijving. De gewichten oefenen een stabiele trekkracht uit, en koppel wordt gegenereerd door de combinatie van gewichten en een koppelarm. Het systeem maakt het mogelijk om het aantal trekkrachttoepassingen en de duur van de koppeltest in te stellen. Zodra het vooraf ingestelde aantal cycli of de duur is bereikt, stopt de apparatuur automatisch. Na de test mag de maximaal toegestane verplaatsing van de kabel van de EV-laadconnector de gespecificeerde limiet in de norm niet overschrijden. Deze apparatuur is compatibel met laadstationmonsters die zijn uitgerust met laadpistolen van verschillende kabellengtes.
Gebruiksomgeving	Voeding: AC220V±10%/50-60Hz, 1KW; werktemperatuur 0-40℃, vochtigheid 30%-90%; Afmetingen: ongeveer B4000D600H1850mm; gewicht: ongeveer 300kg

Technische parameters:

Testinhoud	EV Laadstation Kabel Trek- en Koppeltesten
Apparatuurstructuur schema diagram
Besturingsmodus	PLC automatische besturing, touchscreen bediening
Aandrijfmodus	Elektrisch
Trektoepassing	Voldoet aan 160N, 200N, 240N, 250N, 500N specificaties, gerealiseerd door superpositie van gewichten
Koppeltoepassing	Voldoet aan 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m specificaties, gerealiseerd door superpositie van gewichten
Koppelwiel	R100mm(Ф200mm) ±0.5mm
Trekfrequentie	1 keer/s, de werkelijke trektijd wordt gedetecteerd door elektrisch signaal
Trekcycli	1-999999 cycli, instelbaar, standaard is 100±1 cycli
Koppeltoepassingstijd	0-99H59M59S, instelbaar
Stroomuitvalbeveiliging	Met geheugenfunctie voor gegevensopslag bij stroomuitval
Klem	Universele klem, één set
Gewicht matching selectietabel
Extra configuratie	De apparatuur beschikt over een verstelbare klemhoogte variërend van 500 tot 1200 mm (d.w.z. de kabeluitgangspositie), waardoor deze voldoet aan de testvereisten van laadstations met verschillende kabeluitgangsposities.
