IEC 60529 Conformiteit IPX1~8 Waterdicht Test Systeem Voor Industriële & Huishoudelijke Apparaten

Dit waterdichte testsysteem IPX1~8 voldoet aan IEC 60529:2013, en vereist door IEC60335-1, punt 15, enz. Dit systeem omvat het volgende:

Deze testinrichting is ontworpen en vervaardigd overeenkomstig de standaardvoorschriften van IEC 60529 IPX1 en IPX2.

1. De stijging en daling van de druppelbox wordt door de motor geregeld.
2. Fijn filter van roestvrij staal voor het filteren van vuil.
3. Het gebruikt gecomprimeerde lucht om het naaldwater op te blazen, om waterreactieve stoffen en atmosferische blokkerende naald te voorkomen.
4. Edelstaal medicijn naald spuitstuk, makkelijk te kopen, niet gemakkelijk te roesten.
5. Naaldstuk en naaldstuk zitplaats met behulp van een conische verbinding, kunnen gemakkelijk worden vervangen zonder het gereedschap, individuele schade aan de naaldstuk kan gemakkelijk snel worden vervangen.

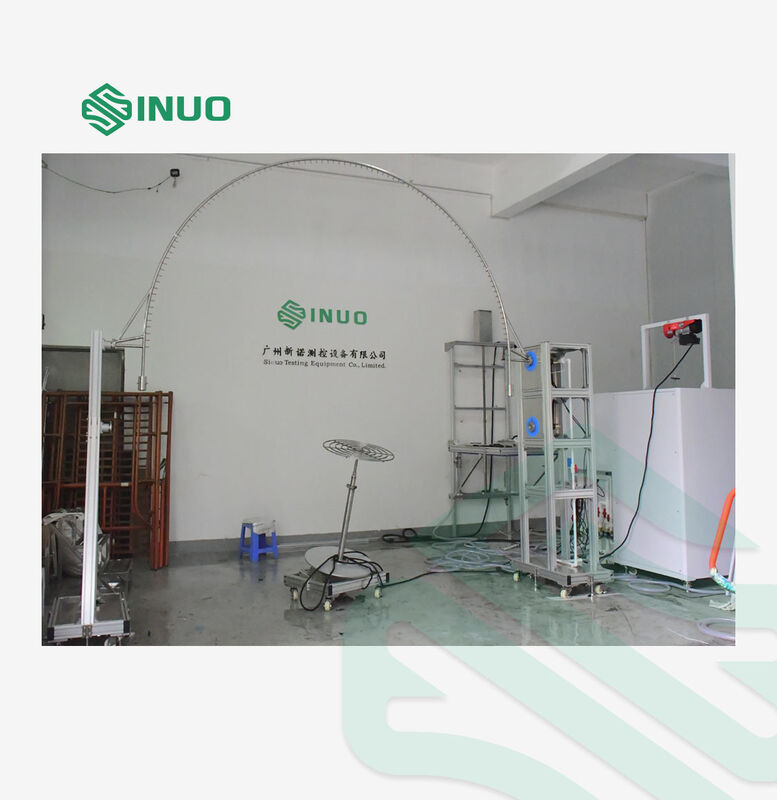

De oscillerende buistest is ontworpen en vervaardigd overeenkomstig de standaardvoorschriften van IEC60529 IPX3 en IPX4.Het oscillerende buisgedeelte van dit apparaat wordt bestuurd door een motor met verstelbare snelheid en een mechanisme met krommersDit apparaat schuift met de door de standaard vereiste snelheid van de plaats van ±60° naar een andere van ±175° door middel van de hoekregeling van de machine.De structuur is stabiel en duurzaam.Het werkt samen met een draaitafel waarmee de rotatie van 90° kan worden bereikt.

- Nee, dat is niet waar.	Artikel 1	Parameters
1	Watervoorziening	Waterstroom> 10 L/min±5% schoon water zonder opname. Dit apparaat is uitgerust met een zuivere waterfiltratie eenheid
2	De grootte van de oscillerende buis	Standaard leverbaar met R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm oscillerende buizen, van roestvrij staal
3	Naaldgat	Φ0,4 mm
4	Inbegrepen hoek van twee gaten	IPX3:120°; IPX4:180°
5	Schommelhoek van de schommelbuis	Max. ±175° kan vooraf worden ingesteld (Opmerking: de standaard vereist IPX3:120°; IPX4:360°, maar omdat er tijdens de test een draaitafel onder een oscillerende buis is, kan 360° niet worden bereikt tijdens de werkelijke test, als er geen draaitafel is,dan kan 360° worden bereikt)
6	Swing snelheid	IPX3: 4 s/tijd (2×120°); IPX4: 12 s/tijd (2×360°);
7	Waterstroom	Kan worden ingesteld op basis van de grootte van de slinger en het aantal speldgaten (0,07 L/min per gat)
8	Testtijd	0.01S 99 uur 59 minuten, kan worden ingesteld
9	Drukmeter	0 tot en met 0,25 MPa
10	Vaststelling van de site	Dedicated IP waterdichte testruimte, de grond moet vlak zijn met verlichting 10Een waterdichte lekkage-schakelaar (of stopcontact) voor apparatuur. Met een goede in- en afvoerfunctie.
11	Het gebied	Volgens de oscillerende buis gekozen

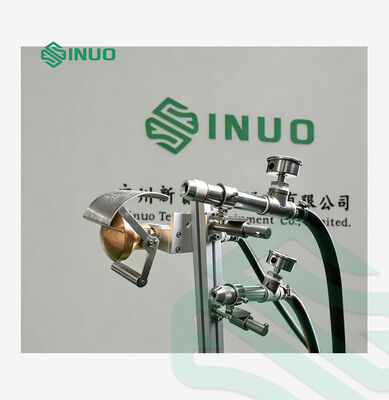

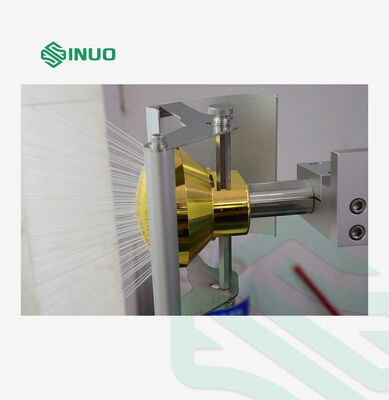

De spuitstuk is ontworpen en vervaardigd volgens IEC60529 IPX3 en IPX4.de handgestuurde sproeipijp wordt handmatig gebruikt.

Het verschil tussen IPX3 en IPX4 is dat bij de IPX4-test de baffle moet worden verwijderd.

De slangmond is ontworpen en vervaardigd overeenkomstig IEC60529 IPX5 en IPX6.

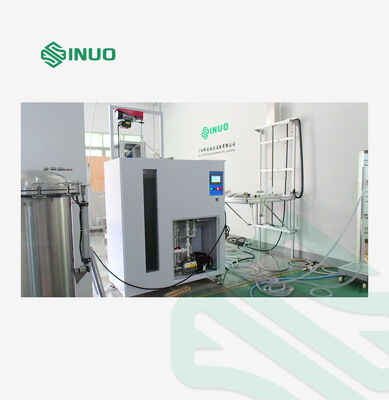

Het slimme watervoorziening- en besturingssysteem wordt gebruikt om water aan IPX1~8 apparaten te leveren en alle testprocessen te controleren, en wordt ook gebruikt als onderdompelingskamer IPX7.

1Het slimme watervoorziening- en beheersysteem is van toepassing op:

(a) Watervoorziening voor IPX1 tot en met IPX6 waterdichtheidstest

b) IPX7 wateronderdompelingstest

c) Wateropslag voor waterdichtheidstest IPX8

d) Automatische besturing van de gehele waterdichte apparatuur

2.Watervoorziening: watervoorziening bij constante temperatuur, watervoorziening met constante stroom.

3. watervoorziening controleproces: Nadat de gebruiker het water heeft ingesteldtemperatuurwaarde,waterstroomwaarde op het touchscreen,temperatuurregelsysteem,elektronische meters in realtime de huidige waarden te controleren, lezen de waarden in de PLC door middel van de data-conversie, dan automatisch de rotatiesnelheid van de pomp via de frequentie converter aan te passen.

4.Beheersing van de watertemperatuur: PID-systeem regelt en detecteert automatisch de watertemperatuur, bereik: kamertemperatuur ~ 65°C (±3°C).

5.Er is een grote stroom en een kleine stroom twee richtingen watervoorziening.

6Grote watertoevoer:

(a) Het is van toepassing op IPX5 tot en met IPX6 sterke waterbespuitingstests en waterinspuiting van IPX8

(b) Stroombereik: 10 tot 100 L/min

c) Stroomnauwkeurigheid: ± 0,5 L/min.

d) Stroommeter: stroommeter van de turbine

e) Waterpomp: centrifuge pomp van roestvrij staal

7. Kleine watertoevoer:

a)Het is van toepassing op waterdichte test IPX1~IPX4

(b)Stroombereik: 1~10L/min

(c)Stroomnauwkeurigheid: ± 0,5 L/min

Stroommeter: stroommeter van de turbine

(d)Waterpomp: centrifugepomp van roestvrij staal

8. waterreservoir:

a)Het is van toepassing op wateropslag van IPX5~IPX6 sterke waterspray test, waterinspuiting van IPX8, IPX7 onderdompeling

(b)Volume: ongeveer 500 l

(c)Afmetingen: W600mmXD650mmXH1500mm

(d)Waarnemingsvenster: gehard glasvenster

(e)Afmetingen van het waarnemingsvenster: W200mmXH1250mm

(f)Dieptemeter: roestvrij staal

(g)Dieptemeterhoogte: 1200 mm, nauwkeurigheid1 mm

(h)Beheersing van het vloeistofniveau: drijfschakelaar + overlooppijp

9. IPX7 onderdompeling automatische liftbeugel

a)Liftafstand:0~1200 mm

(b)Afmetingen van de beugel: L400mmXW400mm

(c)Gewicht van de beugel: 100 kg

10. Beheersing van IPX8

a)Drukbereik: 0~0,6Mpa

(b)Tijdspanne: 0~999999s

11Controlekast:

a)Stroomdetectie: feedback van het stroomsignaal via een elektronische stroommeter

(b)Stroominstelling: ingesteld op het touchscreen

(c)Temperatuurdetectie: PID

(d)Controller: Mitsubishi PLC

(e)Vriendelijke interface: 7 inch, kleuren touchscreen

(f)Beheersfunctie: watervoorziening bij constante temperatuur, watervoorziening bij constante stroom, watervoorziening onder constante druk en controle van de testtijd.

(g)Beschermingsfunctie: lekbescherming, overbelastingbescherming, kortsluitbescherming

12Filter: roestvrijstalen omhulsel, fijne filterkern

13. Materiaal van het carrosserie: industriële aluminiumlegering

14. Buitenafmeting: 1400mmX750mmX1600mm

15Stroomvoorziening: Driefasen AC 380V, 50Hz

De diepe onderdompelingstank is ontworpen en vervaardigd overeenkomstig IEC60529 IPX8.

1. drukvat: tank van roestvrij staal, diameter 0,6 meter, hoogte 1,2 meter.
2. drukverstelbereik: 0 ~ 5 bar (kan aangepast worden).
3. Druksysteem: roestvrijstalen pomp + frequentieomvormer.
4. nauwkeurigheid van de drukmeter: 0,25 graden, bereik: 6 bar.
5. Testtijd: 0-99min.
6. maximale grensdruk: 5 bar.
7. drukbescherming: drukschakelaarbescherming.
8. verbinding met de watervoorziening door 3/4 hoge druk stalen draad slang aansluiting

De kantelbare roterende etappe is het noodzakelijke accessoire voor de IPX1-IPX6-test.
