IEC 62196 Kortstondige teststroom en temperatuurstijging testsysteem voor EV-connector

Productoverzicht:

Dit testsysteem voldoet aan de standaardvereisten van IEC 62196-1Ed.4CDV 2020 clausule 12.3, clausule 24, tabel 10, clausule 34.2, 34.4 en 35.4., IEC 62196-2, IEC 62196-3, enz.

Het is geschikt voor het detecteren van de temperatuurstijgingstest nadat de EV-stekker en -bus de nominale stroom hebben doorstaan, en voor het beoordelen van de verwarming van het oppervlak van de elektrische accessoires wanneer de belastingsstroom is aangesloten, en of de temperatuurstijging van de klem voldoet aan de vereisten van de standaard. Ook gebruikt voor kortstondige hoogstroom weerstandstest voor aardingscontacten.

Apparatuur Kenmerken

Het systeem maakt gebruik van zelfgeprogrammeerde software, aangestuurd door een computer. Alle standaard testprocedures en data-oordelen worden door het systeem beheerd, wat de bediening eenvoudig maakt. Het wordt gebruikt om de verwarming van het oppervlak en de temperatuurstijging van de elektroden van laadinterfaces en elektrische accessoires te beoordelen wanneer deze zijn aangesloten op de belastingsstroom, en om te controleren of de temperatuurstijging voldoet aan de standaardvereisten.

Belangrijkste Technische Parameters

1. Uitgangswerkstation: 1 DC-uitgangsstation

        • Maximale Uitgangsspanning: DC minder dan DC 15V

        • Constante Instelbare Teststroom Uitgang: DC 200–6500A

        • Nauwkeurigheid Stroomweergave: ±(0,25% van aflezing + 0,25% van bereik), resolutie 1A

        • Nauwkeurigheid Spanningsweergave: ±(0,25% van aflezing + 0,25% van bereik), resolutie 0,01V

        • Stabiliteit Teststroom: ±(1% van ingestelde waarde + 0,5A), responstijd ongeveer 1s

2. Stuurcontact Voeding: Stroombereik AC (0–2) A

3. Werkingsmodi: Continue modus, Aan/Uit modus, Automatische temperatuurregelmodus

• Continue Aan/Uit Modus:
  • Testtijd Continue Modus: 0,01–99,99 uur
  • Aan/Uit Tijd Modus Aan/Uit: 0,01–99,99 uur
  • Aantal Aan/Uit: 1–9999 keer, stopt automatisch wanneer het aantal is bereikt
  • Stroominstelling: Programmeerbare controle-instellingen (kunnen worden geconfigureerd volgens IEC62196, met tijd- en stroomcombinaties zoals weergegeven in de onderstaande tabel)


Automatische Temperatuurregelmodus:
Het systeem kan een stabiele temperatuurstijgingswaarde instellen en automatisch de juiste stroomwaarde vinden.

    • Instelbereik Temperatuurstijging: 0–100°C

    • Stabiliteitsnauwkeurigheid: ±0,5°C

    • Berekent automatisch de benodigde stroom voor de gewenste temperatuurstijging

4. Temperatuurstijging Testen (Ingebouwd Temperatuurinspectieapparaat):

    • Temperatuur Meetbereik: 0–260°C, Nauwkeurigheid: ±0,3% van aflezing + 1°C; Resolutie: 0,1°C

    • Temperatuur Meetpunten: 16 kanalen (inclusief 1 punt voor het meten van de omgevingstemperatuur)

    • Ondersteunde Thermokoppel Types: Het instrument ondersteunt J, K, T, E, S, N, B, R types thermokoppels.

    • Thermokoppel Gebruikt voor Meting: USA Ω Bedrijf K-type 30AWG fijne draad thermokoppels, lengte 2 meter, totaal 20 stuks.

    • Temperatuursensoren: De temperatuursensoren kunnen live testen uitvoeren zonder het instrument te beschadigen.

    • Temperatuur Scan Snelheid & Opname Interval: 0,1–1800 seconden voor alle kanalen.

    • Temperatuur Data Opname: Automatisch voltooid door de computer, met configuratie voor computer testsoftware.

    • De software kan een kanaal voor omgevingstemperatuur instellen en automatisch de omgevingstemperatuur aftrekken tijdens dataverzameling.

5. Spanningsval en Weerstand Testfunctie:
De apparatuur is uitgerust met een mV-meter die de spanningsval over de connector kan detecteren en de bijbehorende weerstandswaarde kan berekenen.

6. Configuratie van Touchscreen Geïntegreerde Industriële Controlecomputer:
Het systeem bevat één geïntegreerde industriële controlecomputer met de volgende specificaties:

• • CPU: Pentium 4/1.8G of hoger
  • Geheugen: 4GB
  • Opslag: 64GB Solid State Drive
  • Scherm: 15-inch LCD-monitor
  • Besturingssysteem: XP Engelse versie
  • Software: OFFICE verwerkingssoftware

A. Stroominstellingen:

· Programmeerbare instellingen maken de configuratie van niet minder dan 10 stroomsegmenten mogelijk, waardoor continue implementatie van verschillende stroomwaarden mogelijk is.

· Beschikt over klokgebaseerde schakelfuncties, instelbare interface-instellingen, automatische aanpassingen en automatische reset.

B. Meerdere Werkingsmodi:

· Continue modus, Aan/Uit modus, Automatische temperatuurregelmodus.

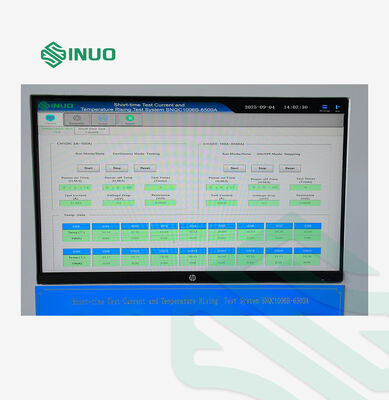

C. Dataweergave:

· Real-time weergave van temperatuurwaarden, stroomwaarden en tijd-as curves voor elk kanaal.

· Sampling frequentie: 100ms tot 1800s instelbaar.

· Data opname interval: 100ms tot 1800s instelbaar.

D. Data Opslag:

· Kan testgegevens automatisch of handmatig opslaan met minimaal 8GB opslagruimte.

E. Data Export:

· Ondersteunt USB-data-export in CSV, XLSX en andere formaten.

F. Stroominstellingen (Extra):

· Programmeerbare instellingen om niet minder dan 10 stroomuitvoerprogramma's te configureren, continue toepassing van verschillende stroomwaarden, klokschakelfunctie, instelbare bedieningsinterface, automatische aanpassing en automatische reset.

7. Voeding:

· AC 220V ±10%, 50/60Hz, 50KVA

8. Afmetingen:

· Ongeveer 1000mm (B) × 1300mm (D) × 1800mm (H), Gewicht: Ongeveer 400kg

· Uitgerust met zware zwenkwielen met remmen voor eenvoudige verplaatsing en fixatie.

9. Overbelasting en Overstroom Beveiliging:

· Het apparaat onderbreekt automatisch de stroomuitvoer wanneer het stopt.

· Het apparaat kan continu lange perioden werken, stabiel en betrouwbaar.

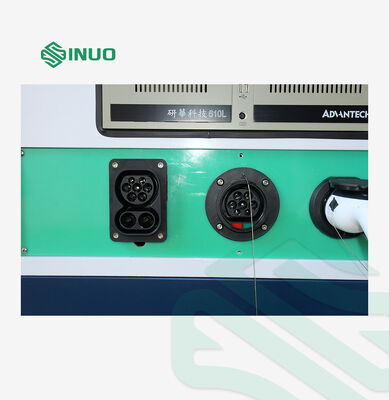

10. Temperatuurstijging Test Fixture Configuratie:

· Afmetingen: 800*400*400mm

· Acryl transparante kap

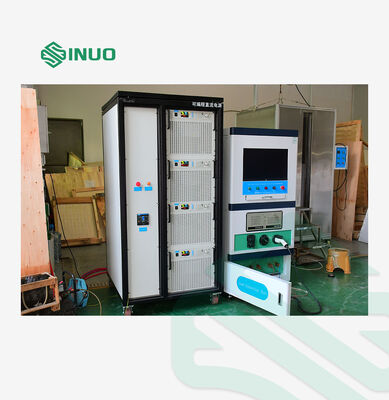

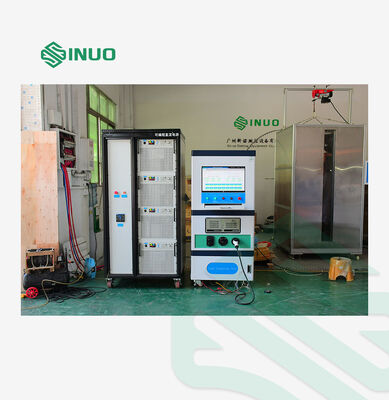

11. Algemeen Apparatuurdiagram (Afbeelding bevat de computeropstelling):
