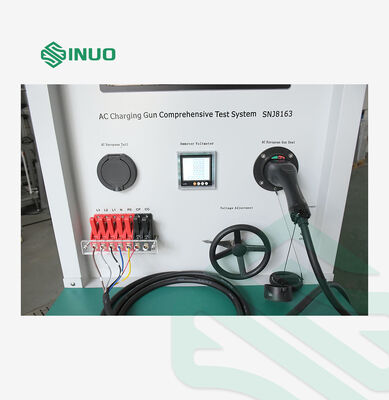

IEC 62196-1 AC Laadpistool Uitgebreid Testsysteem

Het apparaat wordt geleverd met een scanner om streepjescodes of QR-codes op de testmonsters te lezen.

Scannen van het product vóór het testen; na het testen wordt de gescande code automatisch gekoppeld aan het testverslag, waardoor de traceerbaarheid mogelijk is.

Breuk-, continuïteits-, kortsluit- en bedradingssequentietests worden uitgevoerd via PLC-invoer-/uitvoer-scan.

De PLC bepaalt automatisch pass/fail.

1 ¢ 5000 Ω, nauwkeurigheid: 1%

Om de kwaliteit van het product te bepalen kunnen bovenste en onderste grenzen worden vastgesteld.

16A wisselstroomstop:Niet geperst RC: 680Ω, geperst RC+R4:3.38 kΩ32A wisselstroomstop:Niet-gedrukt RC: 220Ω, gedrukt RC+R4:3.52 kΩ63A wisselstroomstop:Niet geperst RC: 100Ω, geperst RC+R4:3.4 kΩ

De meetnauwkeurigheid van de weerstand moet 1%~2% bereiken.

100 50000 Ω, nauwkeurigheid: 2%

Om de continuïteitskwaliteit te bepalen kunnen bovenste en onderste grenzen worden ingesteld

Meting van spanningsval over connectoren onder nominale en overbelastingstroomomstandigheden.

Ingebouwde driefasige verstelbare transformator: 0-380V uitgang, verstelbare driefasige belasting 0-35A.

Ondersteunde testbereiken:

• 3.3 kW 16A enkelfasig
• 7.4 kW 32A enkelfasig 11 kW 16A driefasig 22 kW 32A driefasig

Eenfasige: L-N, L-E, E-N

Driefasig:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parameters:

1.Testspanning: gelijkstroom 100 ‰ 1000 V (instelbaar)

2.Ondergrens: 1 M1 GΩ (instelbaar)

3.Nauwkeurigheid: ± 5%

4.Alarm wanneer de weerstand < ingestelde waarde

Eenfasige: L-N, L-E, E-N

Driefase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parameters:

1.Testspanning: wisselstroom 0 ∼ 5 kV / gelijkstroom 0 ∼ 6 kV (instelbaar)

2.Limit van de lekstroom: AC 0,1 20 mA, DC 0,01 5 mA

3.Nauwkeurigheid: ±1,5% + 3 cijfers

4Digitaal weergeven van de spanning, automatisch programmeerbare aanpassing

5.Alarm indien de lekstroom de ingestelde waarde overschrijdt

EU-AC-voertuigstophouder, EU-AC-stophouder voor voetstukken, GB-AC-stophouder,

US AC-stokhouder

Speciale persinstallatie die overeenkomt met het testproduct, met klem en

beschermende plaat

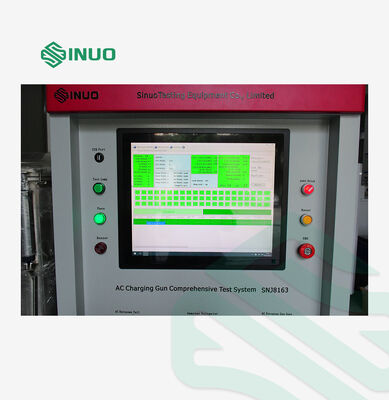

1. Ondersteunt Win 7 en Win 10, alle parameterinstellingen kunnen via de software worden geconfigureerd.

2De testresultaten van elk product worden in realtime op de computer opgeslagen voor gemakkelijke toegang, weergave en analyse.

3.Communicatie-interfaces zijn voorbehouden voor optionele aansluiting op MES-systemen, waardoor testgegevens voor beheer en controle kunnen worden geüpload naar de MES-databank.

3De testgegevens worden onmiddellijk na voltooiing opgeslagen.

4De opgeslagen testgegevens kunnen worden geëxporteerd in TXT- of Excel-formaat.

1.Mobiele rollen met vergrendelingsfunctie.

2.MES-connectiviteit: facultatief, extra kosten gelden.
