IEC62196-1 EV-connectoren Kabelverankering Trekkracht- en koppeltestapparatuur

IEC62196-1 EV-connectoren Kabelverankering Trekkracht- en koppeltestapparatuur

Merknaam:	Sinuo
Modelnummer:	SNQC1007
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Torsiewapen:

Ф200mm

Trekkrachtfrequentie:

1 cycle/s

Gewicht uitrusting:

ca. 220KG

Afmetingen van apparatuur:

L 1560mm*W 600mm*H 1530mm

Voeding:

Eenfase AC220V±10%, 50/60Hz, 10A

De Gewichten van de trekkrachtkracht:

40n*1, 50n*1, 60n*1, 100n*2.250n*1 kan 160N, 200N, 240N, 250N, 500N, 600N pull force bereiken

Torsiegewichten:

6n*1, 7n*1, 12n*1, 15n*1, 23n*1, 110n*1 kan 0,6 nm, 0,7nm, 1,2 nm, 1,5 nm, 2,3 nm, 11n.m koppel bere

Verpakking Details:

multiplex

Levering vermogen:

5 sets per maand

Productbeschrijving

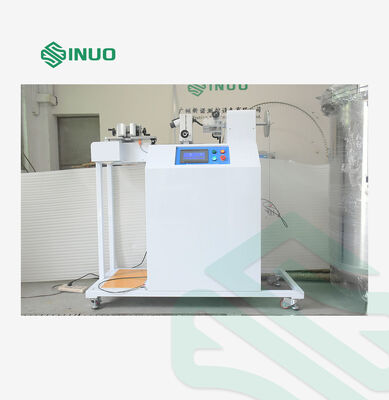

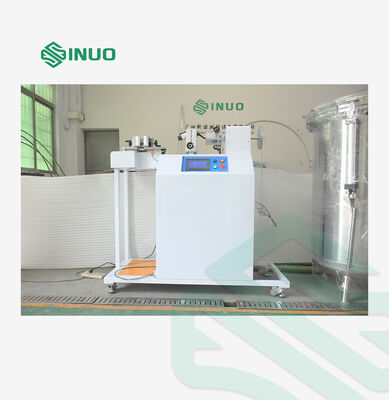

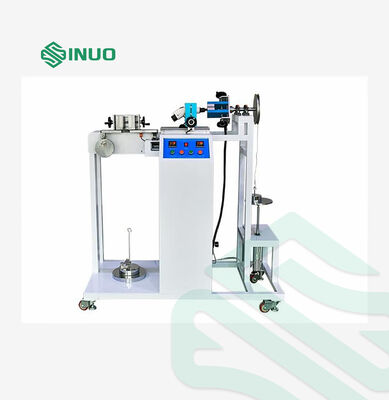

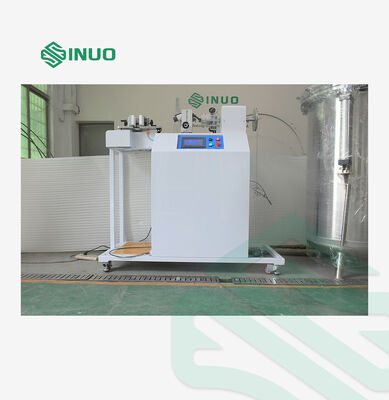

IEC62196-1 EV Connectoren Kabelanker Trek- en Draaikracht Testapparatuur

Productinformatie:

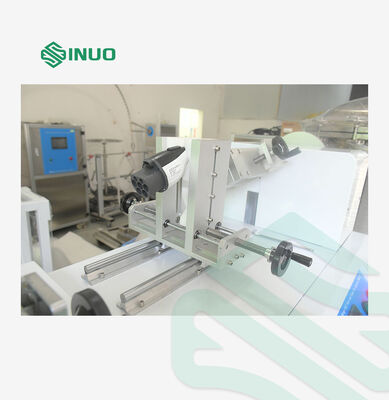

Deze testapparatuur voor trek- en draaikracht wordt gebruikt om de voertuigstekkers, stopcontacten en connectoren te testen op hun weerstand tegen de gespecificeerde trek- en draaikracht.

Naleving van normen:

Het is ontworpen en vervaardigd volgens IEC62196-1: 2022 clausule 25.3 Figuur 17 en tabel 11, IEC60309-1: 2012 clausule 23.3, enz.

Principe en structuur:

De trek wordt gerealiseerd door een enkelfasige snelheidsregelende motor die het excentrieke mechanisme aandrijft, de motorsnelheid is instelbaar, om de nauwkeurige tijd voor elke toegepaste trek te garanderen; het koppel wordt bereikt door het loslaten van het koppelgewicht door een luchtcilinder.

Technische parameters:

Bedieningsmethode	Knopbediening
Aandrijfmodus	Motor en cilinder
Treksterkte Gewichten	40N1, 50N1, 60N1, 100N2, 250N*1 Kan 160N, 200N, 240N, 250N, 500N, 600N treksterkte bereiken
Koppel Gewichten	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Kan 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m koppel bereiken
Koppelarm	Ø200mm
Trekfrequentie	1 cyclus/s
Trekcycli	1-999999 cycli, kan worden ingesteld, standaard 100 cycli
Koppel Toepassingstijd	0.01S ~ 99 uur 59 minuten 59 seconden, standaard 1 min
Bevestigingsmiddel	Eén set universele bevestigingsmiddelen
Afmetingen en gewicht van de apparatuur	L 1560mmB 600mmH 1530mm, ca. 220KG
Voeding	Enkelfasig AC220V±10%, 50/60Hz, 10A

Productdetails

IEC62196-1 EV-connectoren Kabelverankering Trekkracht- en koppeltestapparatuur 0

IEC62196-1 EV-connectoren Kabelverankering Trekkracht- en koppeltestapparatuur 1
