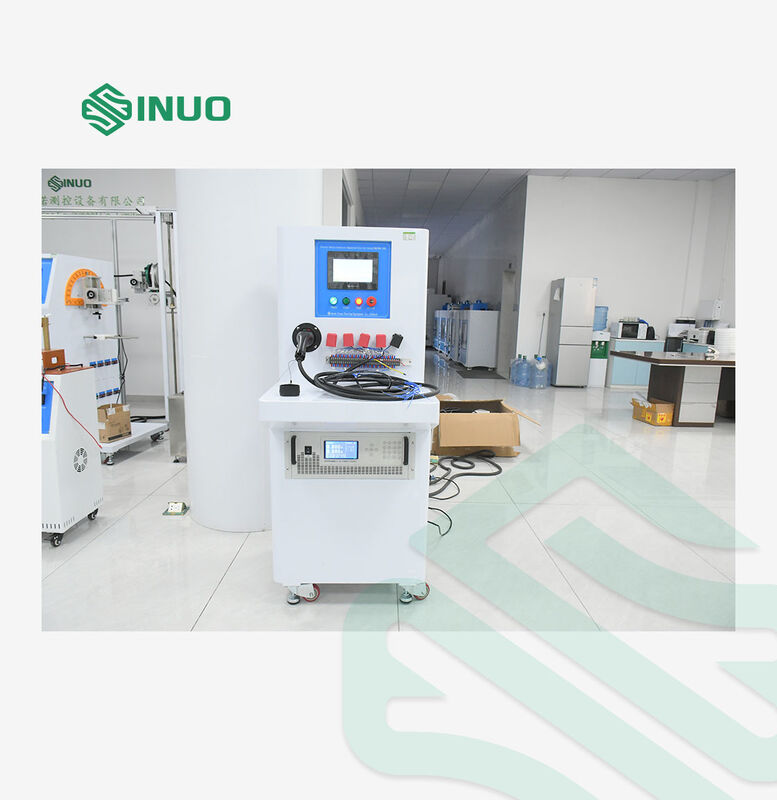

IEC 62196-3 Elektrische voertuigconnectoren Temperatuurverhogingstestapparatuur

Het is geschikt voor het detecteren van de temperatuurverhogingstest nadat de aansluiting en het stopcontact van de laadstapel de nominale stroom hebben doorgegeven,en het beoordelen van de verwarming van het oppervlak van de elektrische toebehoren wanneer de belastingstroom is aangesloten, en of de temperatuurstijging van de terminal voldoet aan de eisen van de norm.

Dit temperatuurverhogingstestsysteem voldoet aan de standaardvereisten van IEC 62196-3: 2022 clausule 24, IEC 62196-1: 2022 clausule 24, clausule 34.2, 34.4 en 35.4, IEC 60309-1: 2012 clausule 22, enz.

Het testsysteem voor de temperatuurstijging bestaat uit een elektrische spanningsregelaar, een stroomomvormer, een PLC-programmeerbare regelaar, een stroomsensor, een gehumaniseerd aanraakscherm en een verplaatsbaar chassis.Het kan stabiel output de test stroom, en de invloed van de schommeling van de spanning van de voeding, de verbindingsdraad of de koperen staaf en de weerstandswaarde van het monster op de teststroom te elimineren,en de nauwkeurigheid van het testresultaat verbeterenDe stroomvoorziening heeft functies van laag verlies, hoge efficiëntie, eenvoudige bediening, volledige controle en detectie.Het aanraakscherm kan de huidige waarde en de temperatuurwaarden van elk temperatuurmetingspunt in realtime weergevenDe temperatuurwaarde kan om de 2 seconden worden geregistreerd en een rapport kan worden gegenereerd, dat kan worden opgeslagen op een USB-flashdrive en naar een computer kan worden gekopieerd om te worden bekeken en afgedrukt.
