IEC 62196-3 Testapparatuur voor het opladen van elektrische voertuigen en de duurzaamheid van industriële koppelingen

IEC 62196-3 Testapparatuur voor het opladen van elektrische voertuigen en de duurzaamheid van industriële koppelingen

Merknaam:	Sinuo
Modelnummer:	SNQC1005A
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Testmonsterbereik:

AC- en DC-oplaadpistool

Controlemethode:

Mitsubishi PLC intelligente geïntegreerde besturing, 7-inch kleuren mens-machine aanraakinterface

Bedrijfsmodus:

Handmatige of programmabeheerde bediening

Testsnelheid:

0-1100 mm/s kan direct op het touchscreen worden ingesteld

Testslag:

0-150 mm, kan vooraf worden ingesteld (de afstand tussen de teststekker en de testaansluiting is ≥50

Laden:

Extern, kan werken met SN2217-480V250A

Verpakking Details:

multiplex

Levering vermogen:

5 sets per maand

Markeren:

IEC 62196-3 testapparatuur voor elektrische voertuigen

duurzaamheidstester voor industriële koppelingen

Testapparatuur voor EV-connectoren met garantie

Productbeschrijving

IEC 62196-3 EV Laad- en Industriële Koppelaar Duurzaamheidstestapparatuur

Productinformatie:

Norm: Deze testapparatuur voldoet aan de vereisten van IEC 62196-3: 2020 clausule 22 en 23, IEC62196-1: 2020 clausule 22 en clausule 23, IEC60309-1: 2012 clausule 20 en clausule 21, enz.

Het wordt gebruikt om te verifiëren of elektrische accessoires zoals elektrische voertuig laadinterfaces, industriële stekkers, stopcontacten en koppelaars de mechanische, elektrische en thermische belastingen die optreden tijdens normale werking kunnen weerstaan zonder overmatige slijtage of andere schadelijke effecten.

De servomotor drijft het mechanisme aan om de testmonsters herhaaldelijk in en uit te laten steken. Een externe belasting kan worden gebruikt voor de breekcapaciteitstest. De aan/uit-tijd, testsnelheid, slag en hoek kunnen allemaal worden ingesteld op het touchscreen.

Voorbeeldscope, gebruik, principe, structuur en gebruiksomgeving:

Monsters en beperkingen	Elektrische voertuig laadinterfaces, industriële stekkers, stopcontacten en koppelaars
Testgebruik	Het wordt gebruikt om te testen of elektrische accessoires zoals elektrische voertuig laadinterfaces, industriële stekkers en stopcontacten, en koppelaars de mechanische belasting, elektrische belasting en thermische belasting die optreden tijdens normaal gebruik kunnen weerstaan zonder overmatige slijtage of andere schadelijke effecten, met als doel hun betrouwbaarheid te verifiëren.
Testprincipe	Het servomotor-aandrijfmechanisme wordt gebruikt om lineaire plug-en-trek herhalende acties op het monster uit te voeren, en een externe belasting kan worden aangesloten voor aan/uit-testen. De aan/uit-tijd, testsnelheid, slag en hoek kunnen allemaal worden ingesteld via het touchscreen.
Structuur en kenmerken	Het heeft een geïntegreerd frame, aangedreven door een servomotor, precisie kogelomloopspindel en synchrone riemaandrijving, kleurentouchscreenbediening en krachtige digitale weergavefunctie, PLC intelligent besturingssysteem; het gebruikt ook een drie-assige verstelbare klem, geschikt voor levensduurtests van laadpistoolinterfaces.
Gebruiksomgeving	Voeding: AC220V±10%/50-60Hz, 2Kw, werktemperatuur 0-40℃, vochtigheid 30%-90%; Totale afmetingen: ongeveer B1000D750H1200mm; gewicht: ongeveer 150kg

Technische parameters:

Testinhoud	a) Breek- en capaciteit； b) Normale werking
Testmonsterbereik	AC en DC laadpistool
Teststation	Enkel station
Elektrische besturingsmethode	Mitsubishi PLC intelligente geïntegreerde besturing, 7-inch kleurenhuman-machine touchscreenbediening
Bedieningsmodus	Handmatige of programma gestuurde bediening
Functie	Het heeft de functie om de normale werking van de laadinterface te simuleren, wat de plug-in en pull-out werking van de laadinterface kan realiseren, en heeft ook de programmeerbare instelling van testsnelheid, testtijd en testcycli
Aandrijfmodus	De servomotor drijft de plug-in en pull-out bewegingen en de roterende en vloeistof-bevochtigende bewegingen aan, en de hulpcilinder realiseert het openen en sluiten van het schakelvergrendelingsmechanisme.
Monsterhouder en klemmethode	Mechanische klemming, X/Y/Z driedimensionale verstelbare klem, verstelbare klempuntpositie, universele klem geschikt voor nationale norm, Amerikaanse norm, Europese norm AC/DC laadinterfaces
Automatisch kantelen	Uitgerust met een automatisch kantelmechanisme bij de laadpistoolklem, die 90º kan worden gekanteld, en de kanteltijd kan willekeurig worden ingesteld binnen het bereik (0 ~ 600) s, wat de test van onderdompeling in oplossing voor IEC 62196-1:2022 clausule 23.3.2 kan bereiken.
Aantal cycli	0~999999 keer, kan worden ingesteld, stopt automatisch wanneer het aantal de ingestelde waarde bereikt
Breekcapaciteit geleidingstijd	1-999.9s, kan worden ingesteld (de norm vereist dat het elektrische contact niet langer dan 4s en niet korter dan 2s mag worden onderhouden)
Plug- en terugtreksnelheid	0-10 keer/min, kan worden ingesteld (3,75 cycli/min, 7,5 slagen/min)
Testslag	0-150mm, kan worden ingesteld (de afstand tussen de teststekker en het teststopcontact is ≥50mm)
Testsnelheid	0-1100mm/s kan direct op het touchscreen worden ingesteld
Krachtwaarde weergave	Uitgerust met een krachtsensor met een bereik van 50 kg, die de krachtwaarde in realtime kan bewaken, een kracht-tijdcurve kan vormen, de maximale invoegkracht en uittrekkracht kan weergeven, en de huidige krachtwaarde, krachtwaardebereik (0 ~ 500) N kan weergeven
Vergrendelingsapparaat	Het heeft de functie om automatisch het mechanische vergrendelingsapparaat in te drukken om normale bedrijfsomstandigheden te simuleren.
Vloeistoftank	Uitgerust met één vloeistoftank, die IEC 62196-1:2022 clausule 23.3.2 zout- en stofwater gesimuleerde oplossing kan bevatten, let op dat de oplossing door de gebruiker moet worden bereid
Vereisten voor onderdompeling in oplossing	Het aantal onderdompelingen, onderdompeltijd, droogtijd, plug-in en terugtrektijden, en cyclustijden kunnen worden ingesteld
Belasting	Extern, kan werken met SN2217-480V250A
Detectiefunctie	Wanneer de belasting is aangesloten, kan het circuitonderbrekingsalarm realiseren en de huidige tijden registreren.
Veiligheidsbescherming	Aardingsbeveiliging, kortsluitingsbeveiliging, overbelastingsbeveiliging

Productdetails

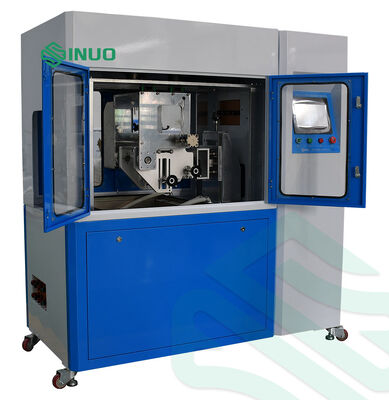

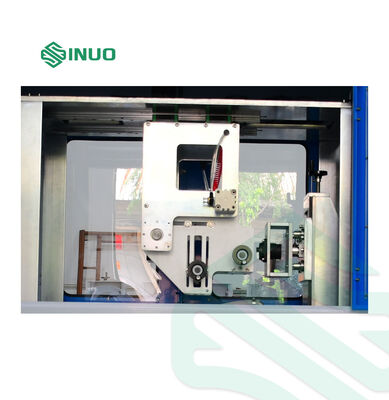

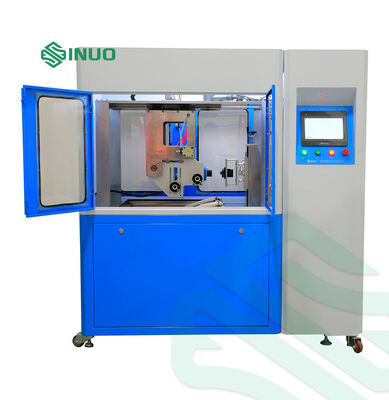

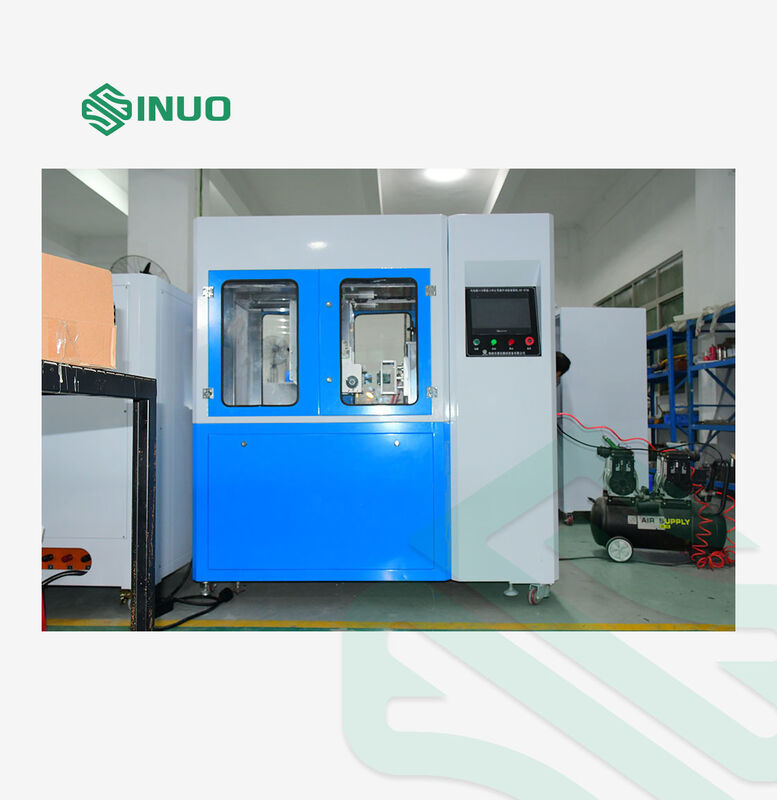

IEC 62196-3 Testapparatuur voor het opladen van elektrische voertuigen en de duurzaamheid van industriële koppelingen 2
